Technische Information / Planungsunterlage

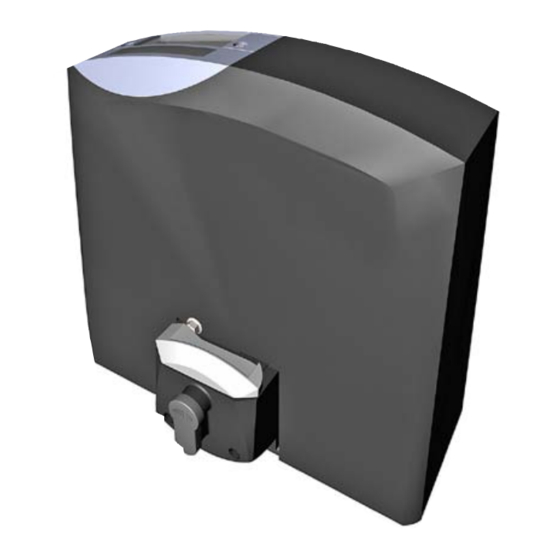

Schiebetorantriebe PULL T5, -T8, -T10
Einsatzmöglichkeiten:
•
für alle freitragenden und bodenlaufenden Tore
Merkmale PULL T5, -T8, -T10
•
programmierbar über ein von außen zugängliches
Bedienfeld mit beleuchtetem Display in deutsch
sprachiger Menüführung
•
Direktanschlussmöglichkeit für 8,2 kOhm Kontakt
leisten (2Kanal)
•
drei Betriebslogiken (Impuls, Automatik, Totmann)
•
frei einstellbare Teilöffnung
•
eingebaute Steuerung in separatem Gehäuse
•
Sicherheitssystem ARS (autom. Reversiersystem)
•
selbsthemmendes Schneckengetriebe
•
Notentriegelungsvorrichtung versperrbar mit Profil
halbzylinder
•
selbstlernende Endpositionen
•
im Ölbad laufende Getriebeeinheit aus Stahl
•
permanent selbstregelnde Kraft
•
einstellbarer Sanftstopp (kein Kraftverlust trotz
reduzierter Drehzahl)
•
Schnecke und Schneckenrad aus gehärtetem Stahl
Merkmale PULL T5
•
bis 500kg und 20 Zyklen/Tag
Merkmale PULL T8
•
bis 800kg und 40% Einschaltdauer
Merkmale PULL T10
•
bis 1000kg und 40–60% Einschaltdauer
tousek PRODUKTE
• Schiebetorantriebe
• Laufwerke
• Drehtorantriebe
• Garagentorantriebe
• Falttorantriebe
• Schranken
• Parksysteme
• Fensterantriebe
• Lichtkuppelantriebe
• Türantriebe
• Torsteuerungen
• Funkfernsteuerungen
• Schlüsselschalter
• Zutrittskontrolle
• Sicherheitseinrichtungen
• Zubehör
Tousek Ges.m.b.H. Österreich
A-1230 Wien
Zetschegasse 1
Tel. +43/1/667 36 01
Fax +43/1/667 89 23
info@tousek.at
Tousek GmbH Deutschland
D-83395 Freilassing
Traunsteiner Straße 12
Tel. +49/86 54/77 66-0
Fax +49/86 54/5 71 96
info@tousek.de
Tousek GmbH Schweiz
CH-6275 Ballwil
Bahnhofstraße 14
Tel. +41/0/41 448 2965
Fax +41/0/41 448 2966
info@tousek.ch
Tousek Sp. z o.o. Polen
PL 43-190 Mikołów (k/Katowic)
Gliwicka 67
Tel. +48/32/738 53 65
Fax +48/32/738 53 66
info@tousek.pl
Tousek s.r.o. Tschechische Rep.
CZ-130 00 Praha 3
Jagellonská 9
Tel. +420/2/2209 0980
Fax +420/2/2209 0989
info@tousek.cz
