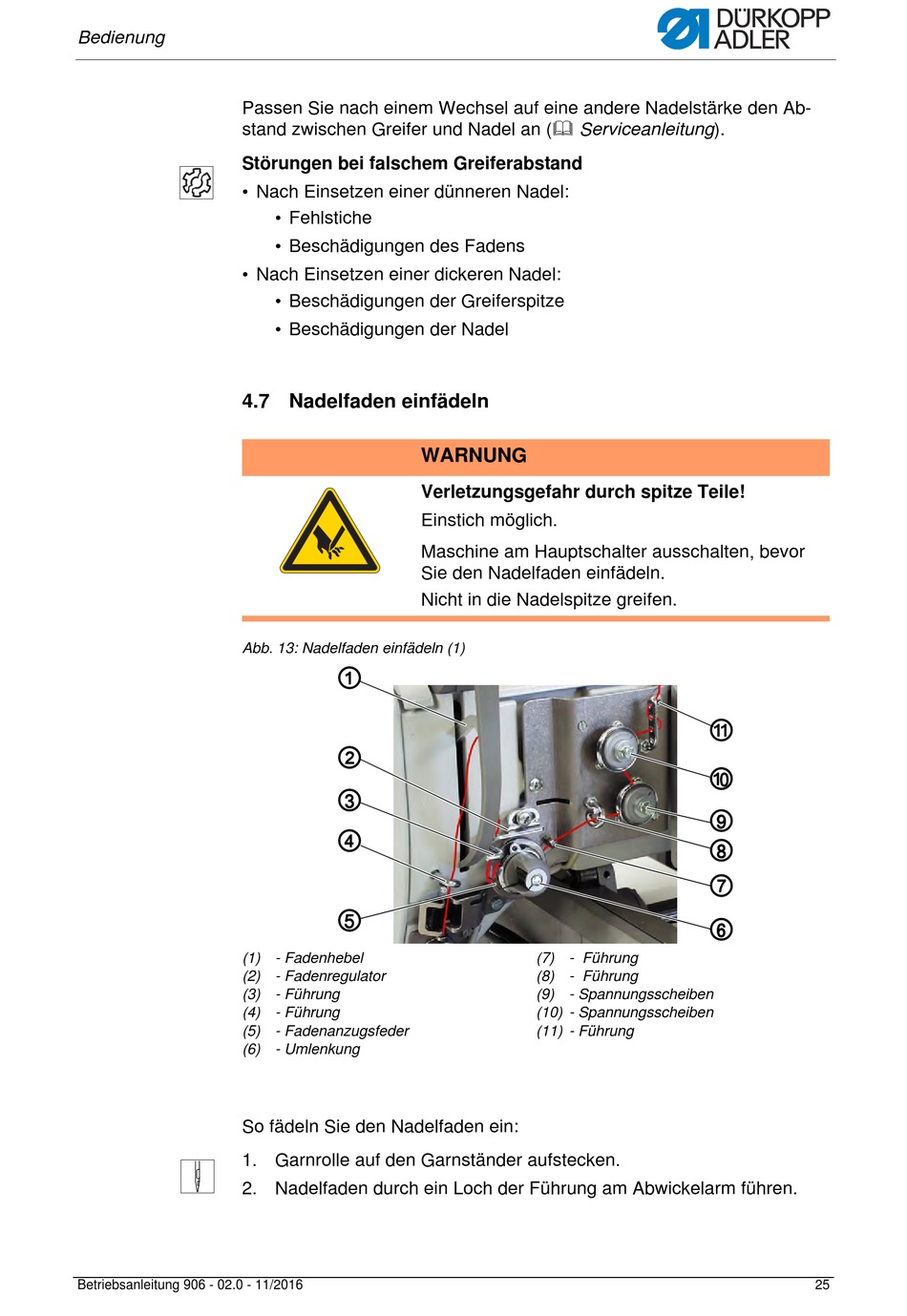

Nadelfaden Einfädeln - Dürkopp Adler 906 Betriebsanleitung

Bedienung
Passen Sie nach einem Wechsel auf eine andere Nadelstärke den Ab-
stand zwischen Greifer und Nadel an ( Serviceanleitung).
Störungen bei falschem Greiferabstand
• Nach Einsetzen einer dünneren Nadel:
• Nach Einsetzen einer dickeren Nadel:
4.7 Nadelfaden einfädeln
Abb. 13: Nadelfaden einfädeln (1)
(1) - Fadenhebel
(2) - Fadenregulator
(3) - Führung
(4) - Führung
(5) - Fadenanzugsfeder
(6) - Umlenkung
So fädeln Sie den Nadelfaden ein:
1. Garnrolle auf den Garnständer aufstecken.
2. Nadelfaden durch ein Loch der Führung am Abwickelarm führen.
Betriebsanleitung 906 - 02.0 - 11/2016
• Fehlstiche
• Beschädigungen des Fadens
• Beschädigungen der Greiferspitze
• Beschädigungen der Nadel
WARNUNG
Verletzungsgefahr durch spitze Teile!
Einstich möglich.
Maschine am Hauptschalter ausschalten, bevor
Sie den Nadelfaden einfädeln.
Nicht in die Nadelspitze greifen.
①
②
③
④
⑤
(7) - Führung
(8) - Führung
(9) - Spannungsscheiben
(10) - Spannungsscheiben
(11) - Führung
⑪
⑩
⑨
⑧
⑦
⑥
