Bedienung

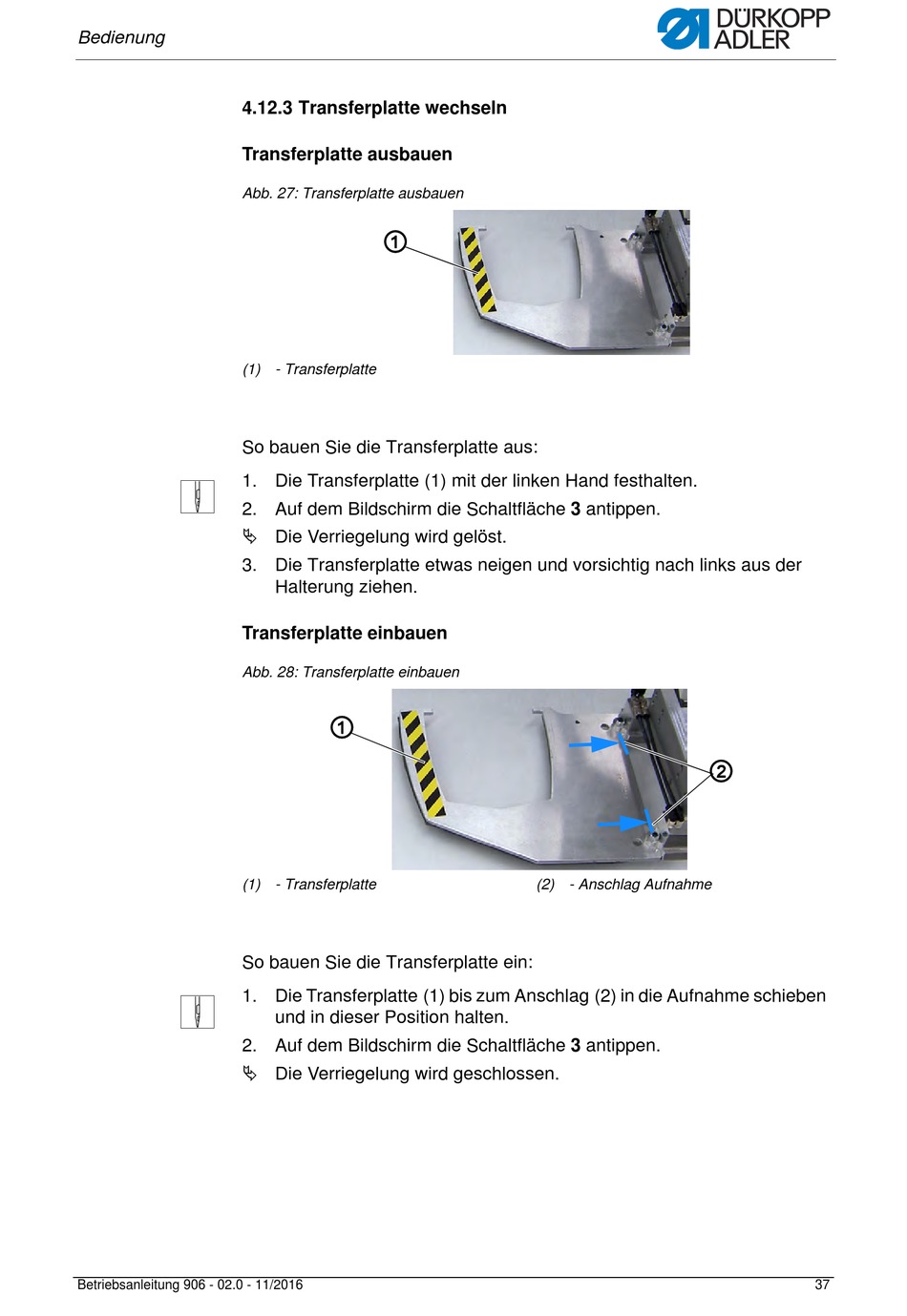

4.12.3 Transferplatte wechseln

Transferplatte ausbauen
Abb. 27: Transferplatte ausbauen
(1) - Transferplatte
So bauen Sie die Transferplatte aus:
1. Die Transferplatte (1) mit der linken Hand festhalten.
2. Auf dem Bildschirm die Schaltfläche 3 antippen.
 Die Verriegelung wird gelöst.
3. Die Transferplatte etwas neigen und vorsichtig nach links aus der
Transferplatte einbauen
Abb. 28: Transferplatte einbauen
(1) - Transferplatte
So bauen Sie die Transferplatte ein:
1. Die Transferplatte (1) bis zum Anschlag (2) in die Aufnahme schieben
2. Auf dem Bildschirm die Schaltfläche 3 antippen.
 Die Verriegelung wird geschlossen.
Betriebsanleitung 906 - 02.0 - 11/2016
①
Halterung ziehen.
①
und in dieser Position halten.
(2) - Anschlag Aufnahme
②
37
