Bedienung
So bauen Sie den Außenrahmen und den Innenschieber aus:
1. Den Außenrahmen (1) mit der linken Hand festhalten.
2. Auf dem Bildschirm die Schaltfläche 2 antippen.
 Die Verriegelung wird geöffnet.
3. Den Außenrahmen (1) etwas neigen und vorsichtig nach vorne aus
4. Den Innenschieber (2) mit der linken Hand festhalten.
5. Auf dem Bildschirm die Schaltfläche 1 antippen.
 Die Verriegelung wird geöffnet.
6. Den Innenschieber (2) etwas neigen und vorsichtig nach vorne aus
Innenschieber einbauen

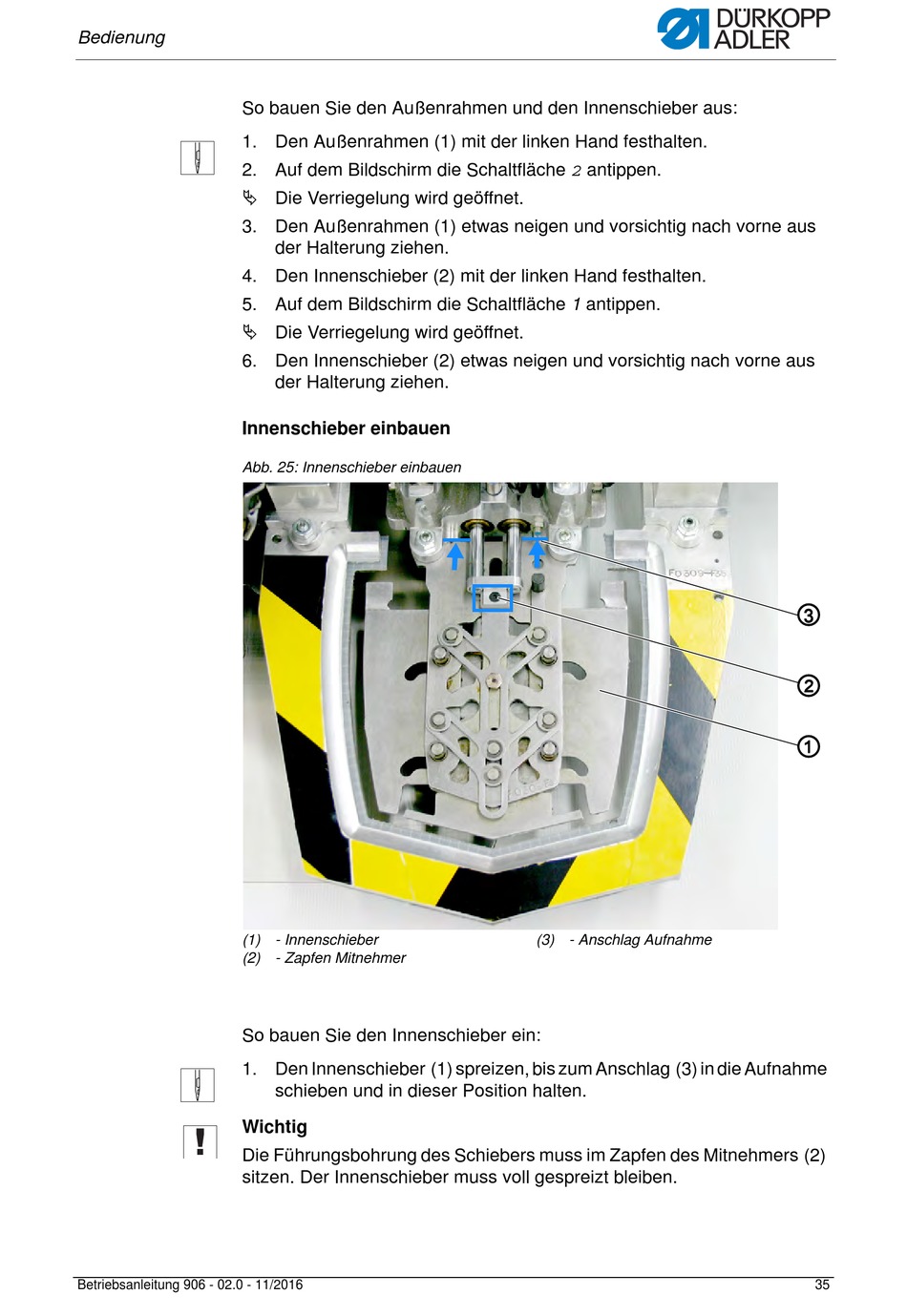

Abb. 25: Innenschieber einbauen
(1) - Innenschieber
(2) - Zapfen Mitnehmer
So bauen Sie den Innenschieber ein:
1. Den Innenschieber (1) spreizen, bis zum Anschlag (3) in die Aufnahme
Wichtig
Die Führungsbohrung des Schiebers muss im Zapfen des Mitnehmers (2)
sitzen. Der Innenschieber muss voll gespreizt bleiben.
Betriebsanleitung 906 - 02.0 - 11/2016
der Halterung ziehen.
der Halterung ziehen.
schieben und in dieser Position halten.
(3) - Anschlag Aufnahme
