Programmierung

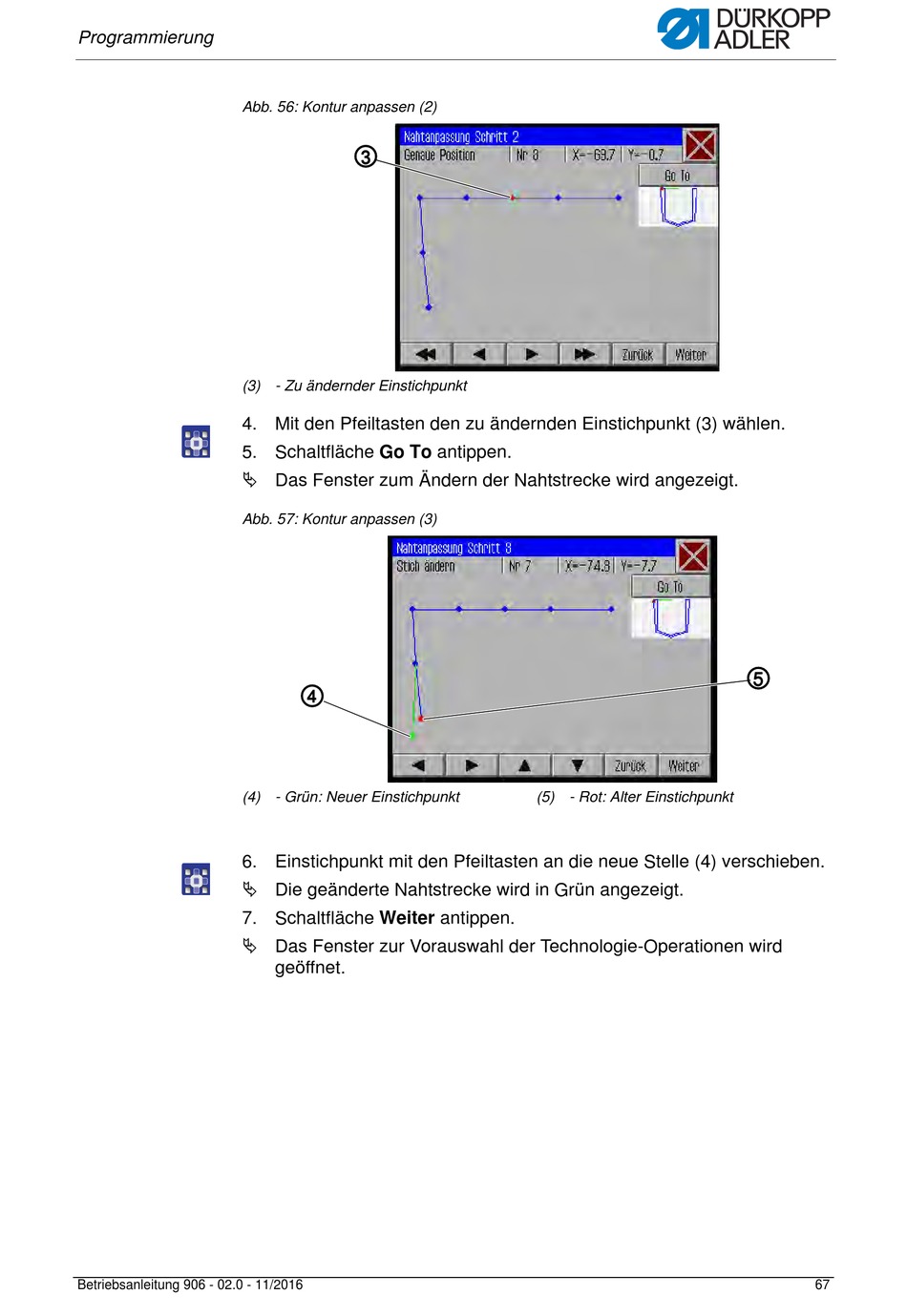

Abb. 56: Kontur anpassen (2)
(3) - Zu ändernder Einstichpunkt
4. Mit den Pfeiltasten den zu ändernden Einstichpunkt (3) wählen.
5. Schaltfläche Go To antippen.
 Das Fenster zum Ändern der Nahtstrecke wird angezeigt.
Abb. 57: Kontur anpassen (3)
(4) - Grün: Neuer Einstichpunkt
6. Einstichpunkt mit den Pfeiltasten an die neue Stelle (4) verschieben.
 Die geänderte Nahtstrecke wird in Grün angezeigt.
7. Schaltfläche Weiter antippen.
 Das Fenster zur Vorauswahl der Technologie-Operationen wird
Betriebsanleitung 906 - 02.0 - 11/2016
③
④
geöffnet.
(5) - Rot: Alter Einstichpunkt
⑤
67
