9.2 Automatischen Stapler demontieren

Die Demontage des automatischen Staplers ist optional. Für den Trans-
port oder zur platzsparenden Lagerung kann eine Demontage erforderlich
sein.

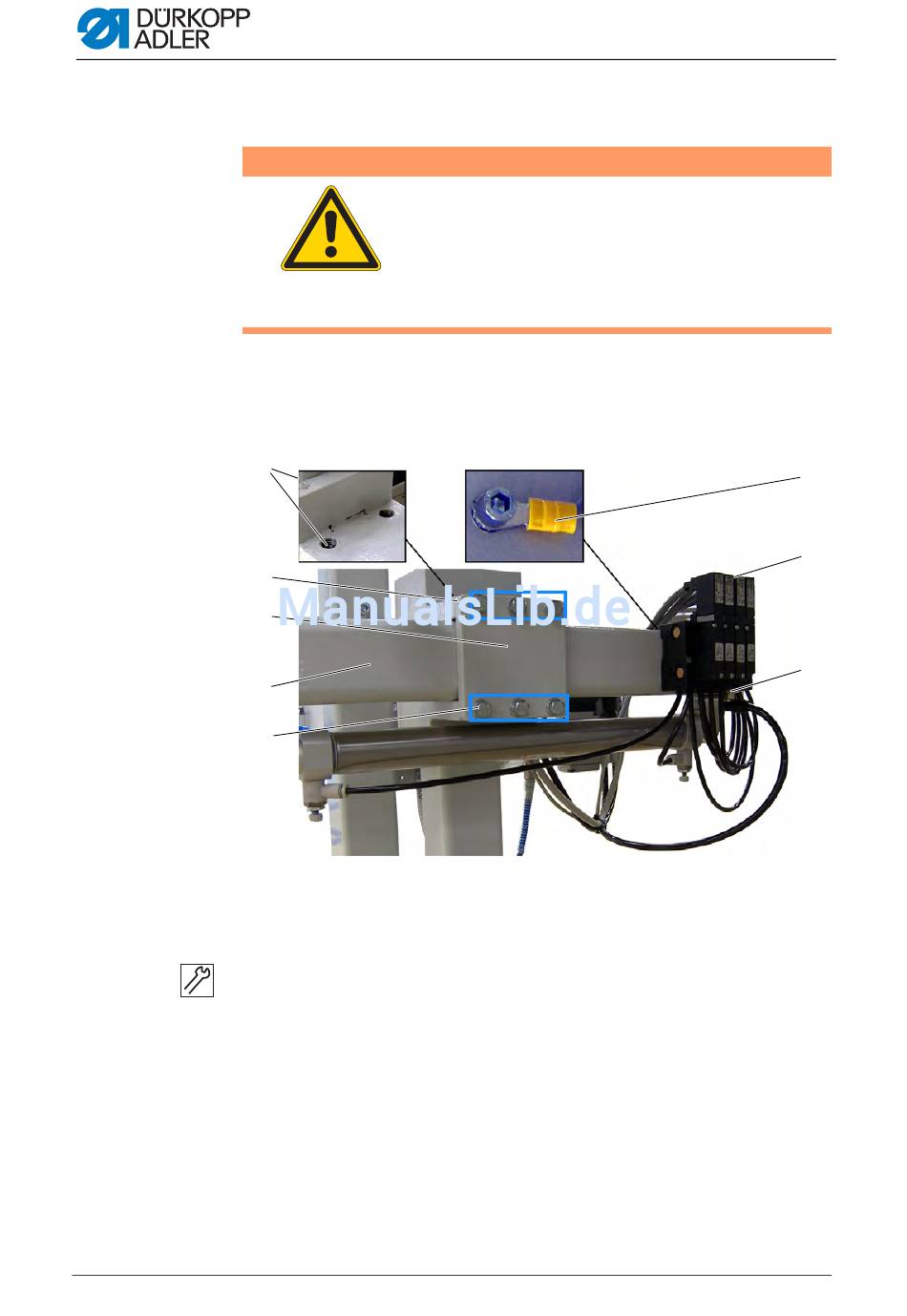

Abb. 87: Automatischen Stapler demontieren
①
②
③
④
②
(1) - Gewindestifte
(2) - Gewindeschrauben
(3) - Abdeckplatte
(4) - Tragrohr
1. Maschine am Hauptschalter ausschalten.
2. Schnellkupplung der Hauptdruckluftzufuhr lösen.
3. Den Druckluftschlauch am Ventilblock vom pneumatischen
4. Stecker der Ventil-Steuerleitungen (6) abziehen.
5. Beim Abziehen gleichzeitig die Verriegelung lösen.
6. Potentialausgleich (7) entfernen:
7. Beide Gewindestifte (1) lösen aber nicht entfernen
116
WARNUNG
Verletzungsgefahr!
Der automatische Stapler ist schwer und hat un-
handliche Abmessungen.
Führen Sie die Demontage mit zwei Personen
durch, um Rückenschäden oder Quetschungen
durch Herabfallen zu vermeiden.
Anschluss (5) abziehen.
• Innensechskantschraube lösen (Schlüsselweite 4 mm).
• Potentialausgleich-Leitung abnehmen.
(Schlüsselweite 5 mm).
Außerbetriebnahme
(5) - Pneumatik-Versorgung
(6) - Stecker Ventil-Steuerleitungen
(7) - Potentialausgleich
Betriebsanleitung 906 - 02.0 - 11/2016
⑦
⑥
⑤
