Dürkopp Adler 906 Betriebsanleitung Seite 22

Vorbereitung

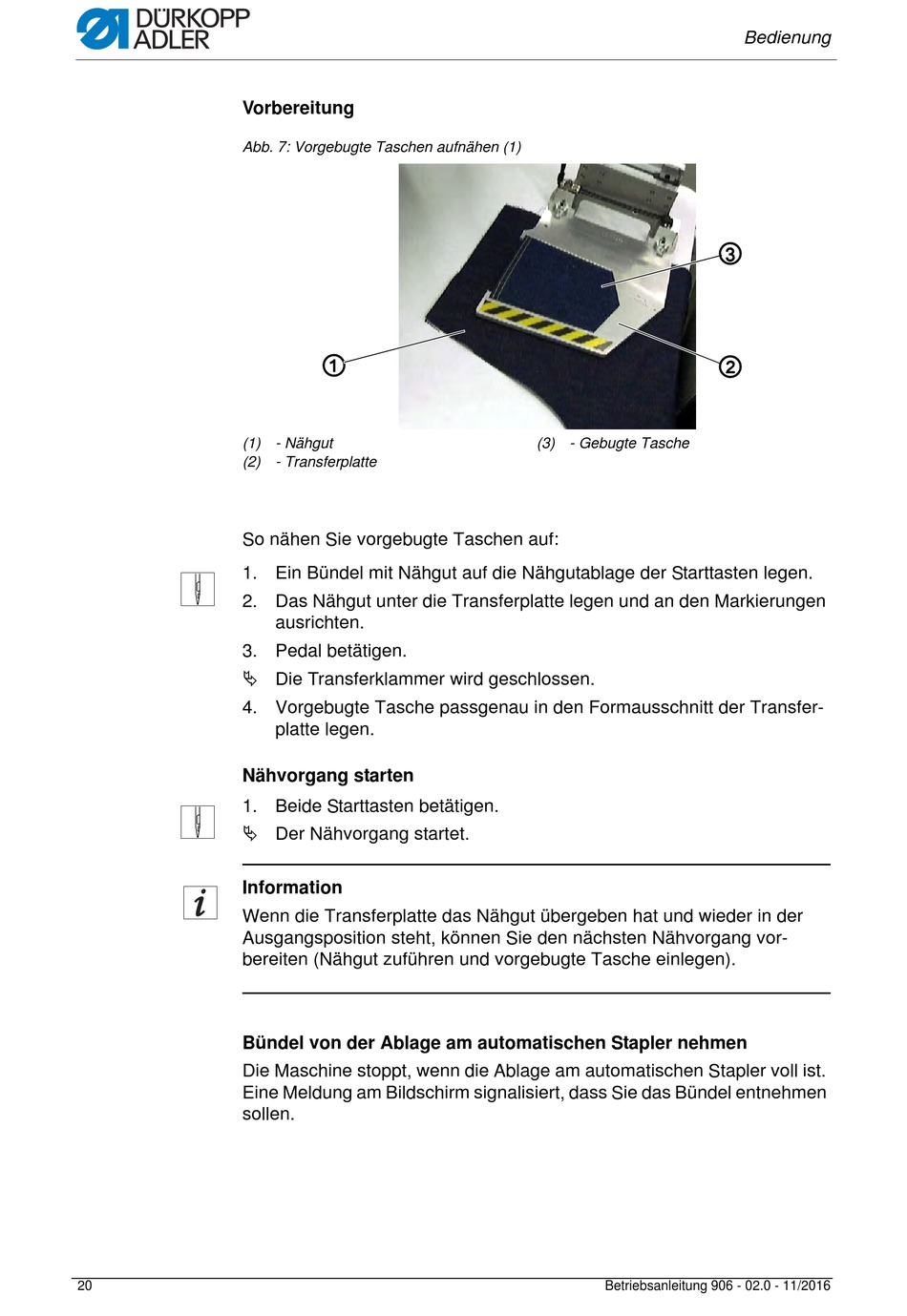

Abb. 7: Vorgebugte Taschen aufnähen (1)
(1) - Nähgut
(2) - Transferplatte
So nähen Sie vorgebugte Taschen auf:
1. Ein Bündel mit Nähgut auf die Nähgutablage der Starttasten legen.
2. Das Nähgut unter die Transferplatte legen und an den Markierungen
3. Pedal betätigen.
 Die Transferklammer wird geschlossen.
4. Vorgebugte Tasche passgenau in den Formausschnitt der Transfer-
Nähvorgang starten
1. Beide Starttasten betätigen.
 Der Nähvorgang startet.
Information
Wenn die Transferplatte das Nähgut übergeben hat und wieder in der
Ausgangsposition steht, können Sie den nächsten Nähvorgang vor-
bereiten (Nähgut zuführen und vorgebugte Tasche einlegen).
Bündel von der Ablage am automatischen Stapler nehmen
Die Maschine stoppt, wenn die Ablage am automatischen Stapler voll ist.
Eine Meldung am Bildschirm signalisiert, dass Sie das Bündel entnehmen
sollen.
20
①
ausrichten.
platte legen.
(3) - Gebugte Tasche
Betriebsanleitung 906 - 02.0 - 11/2016
Bedienung
③
②
