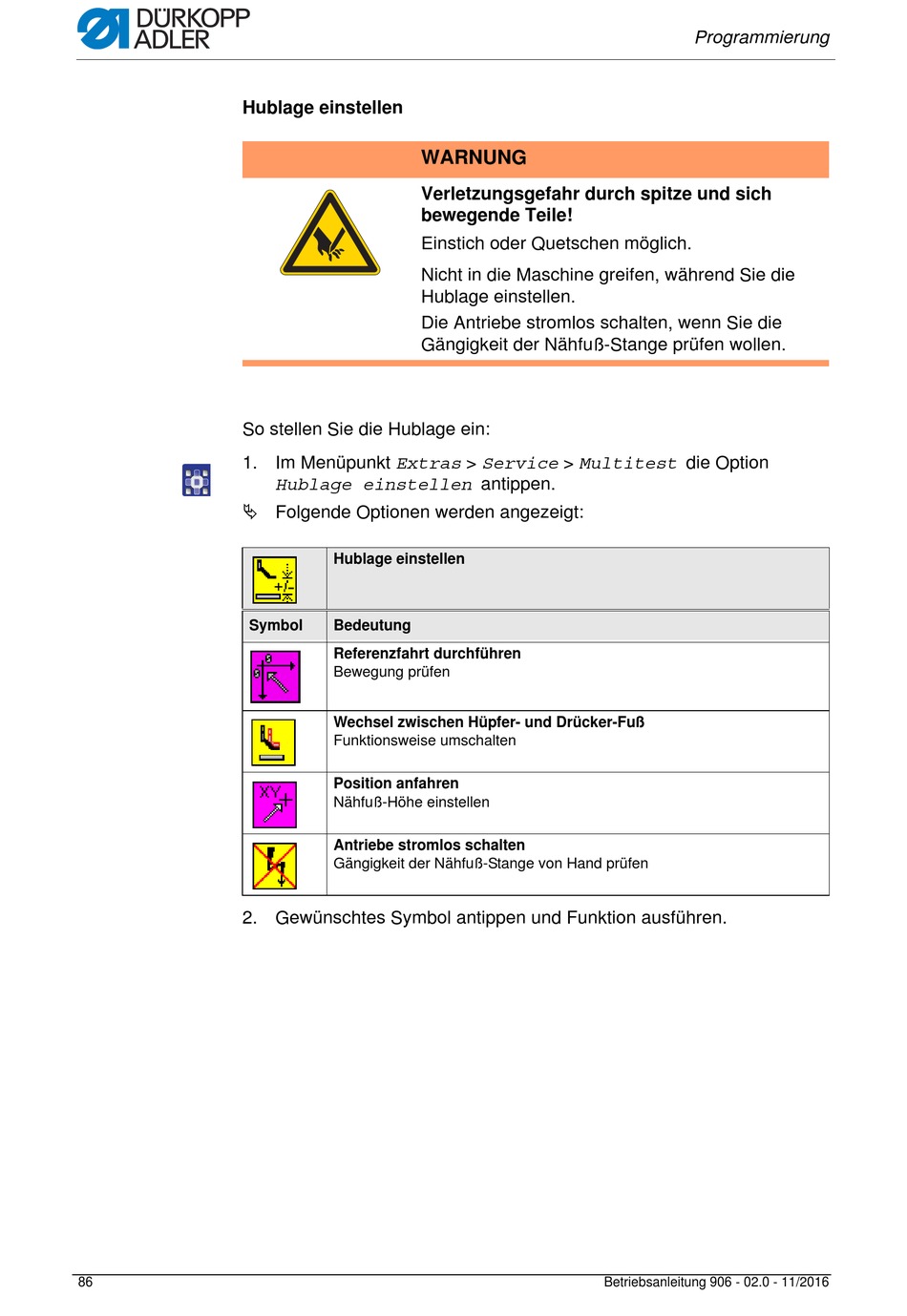

Hublage einstellen
So stellen Sie die Hublage ein:
1. Im Menüpunkt Extras > Service > Multitest die Option
 Folgende Optionen werden angezeigt:
2. Gewünschtes Symbol antippen und Funktion ausführen.
86
Hublage einstellen antippen.
Hublage einstellen
Symbol Bedeutung
Referenzfahrt durchführen
Bewegung prüfen
Wechsel zwischen Hüpfer- und Drücker-Fuß
Funktionsweise umschalten
Position anfahren
Nähfuß-Höhe einstellen
Antriebe stromlos schalten
Gängigkeit der Nähfuß-Stange von Hand prüfen
WARNUNG
Verletzungsgefahr durch spitze und sich
bewegende Teile!
Einstich oder Quetschen möglich.
Nicht in die Maschine greifen, während Sie die
Hublage einstellen.
Die Antriebe stromlos schalten, wenn Sie die
Gängigkeit der Nähfuß-Stange prüfen wollen.
