4.6 Nadel einsetzen oder wechseln

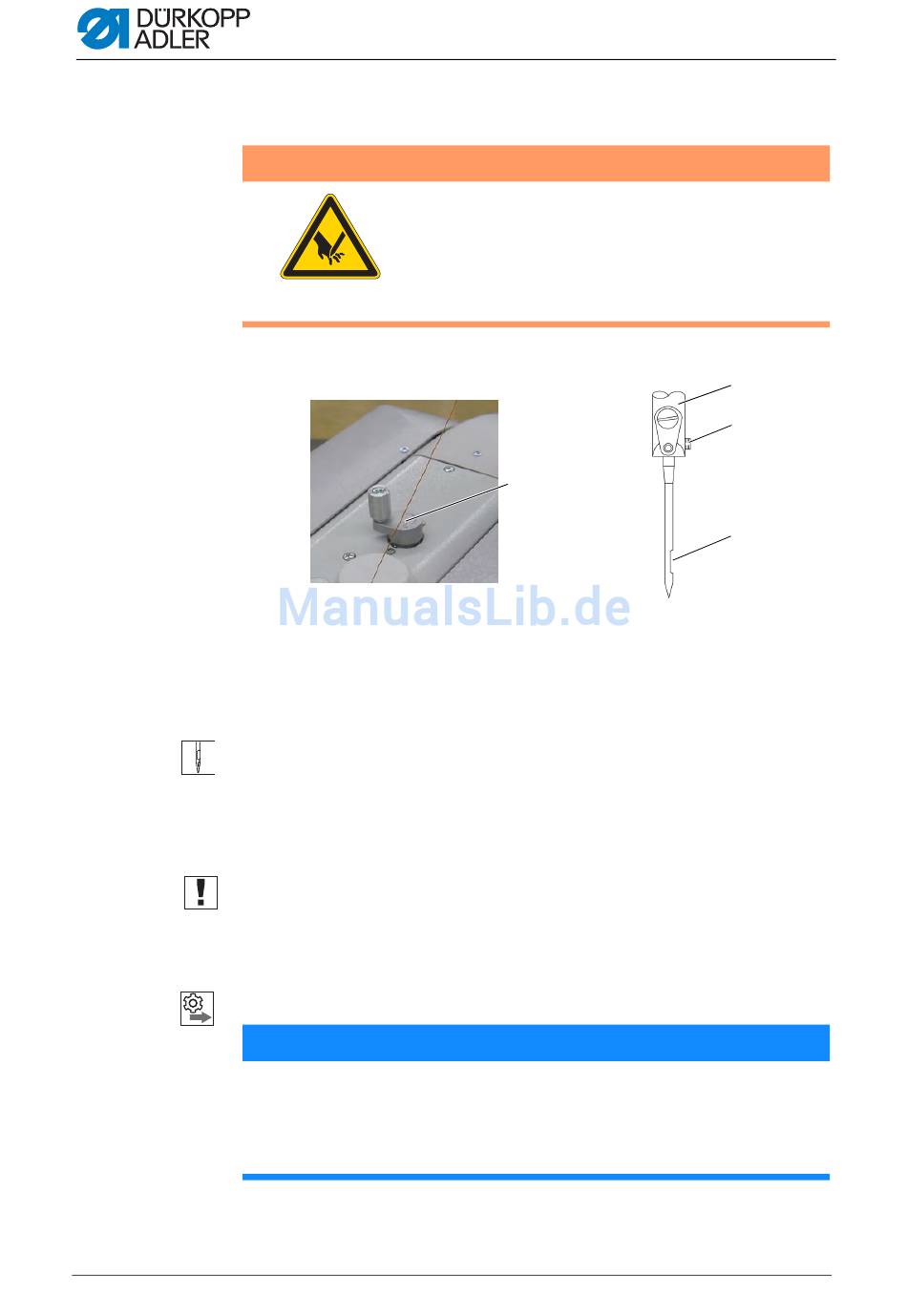

Abb. 12: Nadel wechseln
(1) - Handkurbel
(2) - Nadelstange
So wechseln Sie die Nadel:
1. Handkurbel (1) herunterdrücken und links drehen, bis die
2. Innensechskantschraube (3) (Schlüsselmaß 2 mm) lösen.
3. Nadel nach unten aus der Nadelstange (2) herausziehen.
4. Neue Nadel bis zum Anschlag in die Nadelstange (2) einsetzen.
Wichtig
Die Hohlkehle (4) muss zum Greifer zeigen.
5. Innensechskantschraube (3) festziehen.
Reihenfolge
24
WARNUNG
Verletzungsgefahr durch spitze Teile!
Einstich möglich.
Maschine am Hauptschalter ausschalten, bevor
Sie die Nadel wechseln.
Nicht in die Nadelspitze greifen.
Nadelstange (2) ihre höchste Stellung erreicht hat.
HINWEIS
Sachschäden möglich!
Schäden an Maschine und Faden durch falschen Greiferabstand.
Nach einem Wechsel auf eine andere Nadelstärke den Abstand
zwischen Nadel und Greifer anpassen.
①
(3) - Innensechskantschraube
(4) - Hohlkehle
Betriebsanleitung 906 - 02.0 - 11/2016
Bedienung
②
③
④
