REACT Belimo – Funktionsbeschreibung & anschlussdiagramm
Ausbalancierte Luftvolumenstromregelung mit Regler für
Bedarfssteuerung über externen Anwesenheitssensor
Luftvolumenstrommessende und regelnde Klappen, die abhängig vom Steuersignal in Anwesenheitsposition zwischen
dem minimalen und maximalen Volumenstrom stufenlos regeln. Mithilfe des externen Anwesenheitssensors wird
Anwesenheit festgestellt. In Abwesenheitsposition wird der Raum auf den minimalen Volumenstrom geregelt.
Der Luftvolumenstrom-Istwert an der Master-Klappe wird analog an die Slave-Klappe übertragen, um im Raum die
Balance aufrechtzuerhalten.
Bedarfssteuerung über analoges Steuersignal (Y). Rückführung des aktuellen Luftvolumenstroms über ein analoges
Istwertsignal (U). Möglichkeit für Modbus/BACnet-Kommunikation zusammen mit analogen Steuersignalen.
Einstellung
Luftvolumenstromregelung – Slave
Vmin : 0
Vmax : Vnom am Master
Mode : Genau wie Master
Sollwertquelle : Analog
Busprotokoll
: Modbus oder BACnet

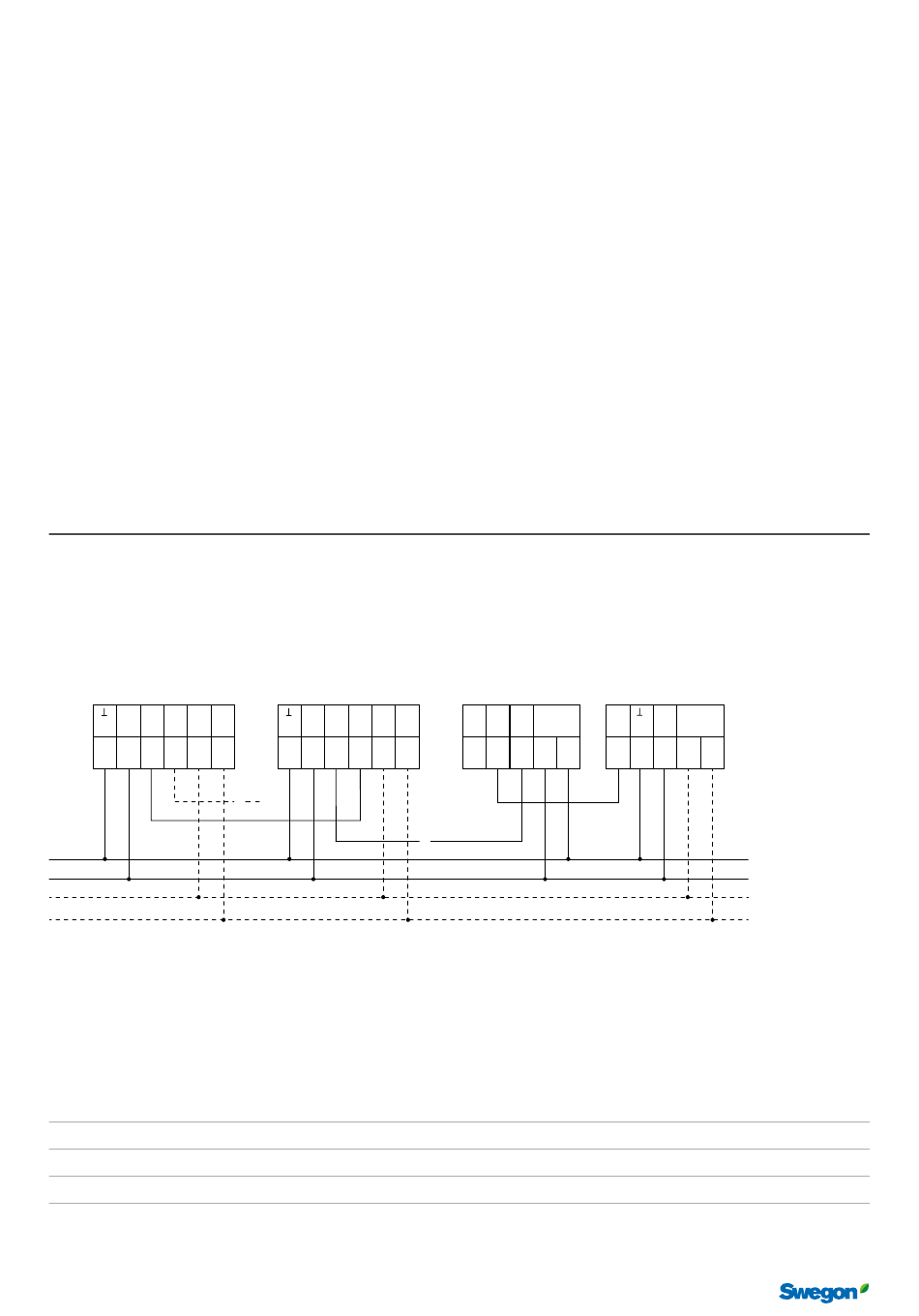

Anschlussdiagramm
Slave
REACT V BMB
REACT V BBAC
REACT V BMP
*
~
C
C
Y
U
1
(-) (+)
D-
D+
1
2
3
5
6
7
24 V AC/DC
Modbus/BACnet
Modbus/BACnet-Kommunikation ist nicht vorhanden
*
Notizen
38
Änderungen vorbehalten.
Master
REACT V BMB
REACT V BBAC
REACT V BMP
*
~
C
Y
U
2
1
(-) (+)
D-
1
2
3
5
6
U
Luftvolumenstromregelung – Master
Vmin : Min. Volumenstrom
Vmax : Max. Volumenstrom
Mode : 0 (2)-10 V
Sollwertquelle : Analog
Busprotokoll
: Modbus oder BACnet
DETECT Occupancy
*
C
NC C NO 24 ~
2
D+
5
7
1
2
3
4
Y
20231017
Regler für Bedarfssteuerung
(Raumregler/DUC)
~
Modbus/
Y
(-) (+)
BACnet
(-) (+)
