REACT Belimo – Funktionsbeschreibung & anschlussdiagramm

Zweipunktregelung mit Anwesenheitssensor

Luftvolumenstrommessende und regelnde Klappen, die den Luftvolumenstrom auf den eingestellten Wert regeln.
Aufgrund der Anwesenheitserkennung schaltet die Klappe zwischen zwei festen Volumenströmen um.
Bedarfssteuerung über analoges Steuersignal (Y). Rückführung des aktuellen Luftvolumenstroms über ein analoges
Istwertsignal (U). Möglichkeit für Modbus/BACnet-Kommunikation zusammen mit analogen Steuersignalen.
Einstellung
Luftvolumenstromregelung
Vmin : Abwesenheitsvolumenstrom
Vmax : Anwesenheitsvolumenstrom
Mode : 0 (2)-10 V
Sollwertquelle : Analog
Busprotokoll : Modbus oder BACnet

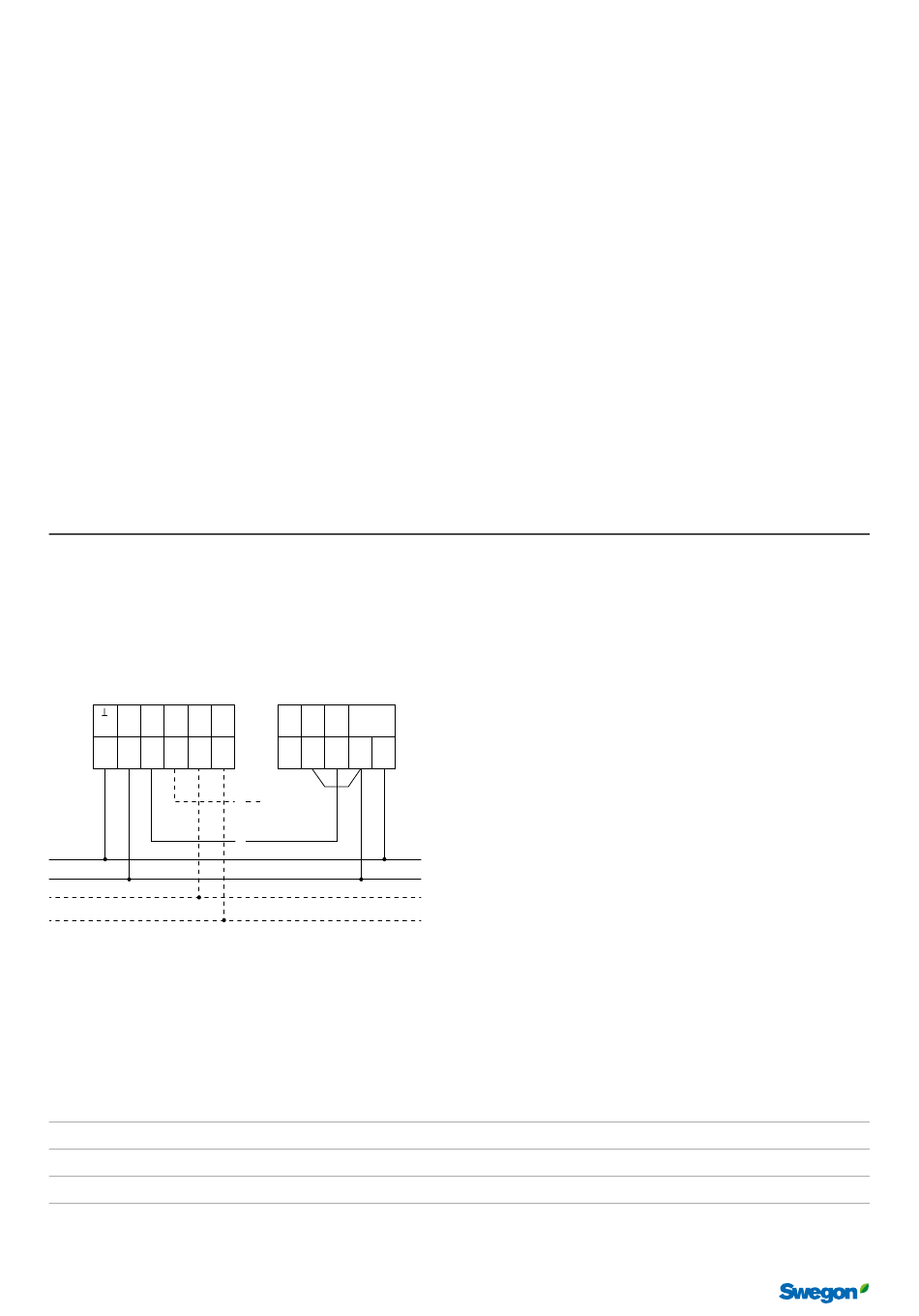

Anschlussdiagramm
REACT V BMB
REACT V BBAC
REACT V BMP
*
~
C C
Y
U 1
(-) (+)
D- D+
1 2 3 5 6 7
24 V AC/DC
Modbus/BACnet
Modbus/BACnet-Kommunikation ist nicht vorhanden
*
Notizen
