Parallelgesteuerte Luftvolumenstromregelung

Luftvolumenstrommessende und regelnde Klappen, die den Luftvolumenstrom abhängig vom Steuersignal parallel
zwischen dem minimalen und maximalen Volumenstrom stufenlos regeln.
Bedarfssteuerung über analoges Steuersignal (Y). Rückführung des aktuellen Luftvolumenstroms über ein analoges
Istwertsignal (U). Möglichkeit für Modbus/BACnet-Kommunikation zusammen mit analogen Steuersignalen.
Einstellung
Luftvolumenstromregelung
Vmin : Min. Volumenstrom
Vmax : Max. Volumenstrom
Mode : 0 (2)-10 V
Sollwertquelle : Analog
Busprotokoll : Modbus oder BACnet

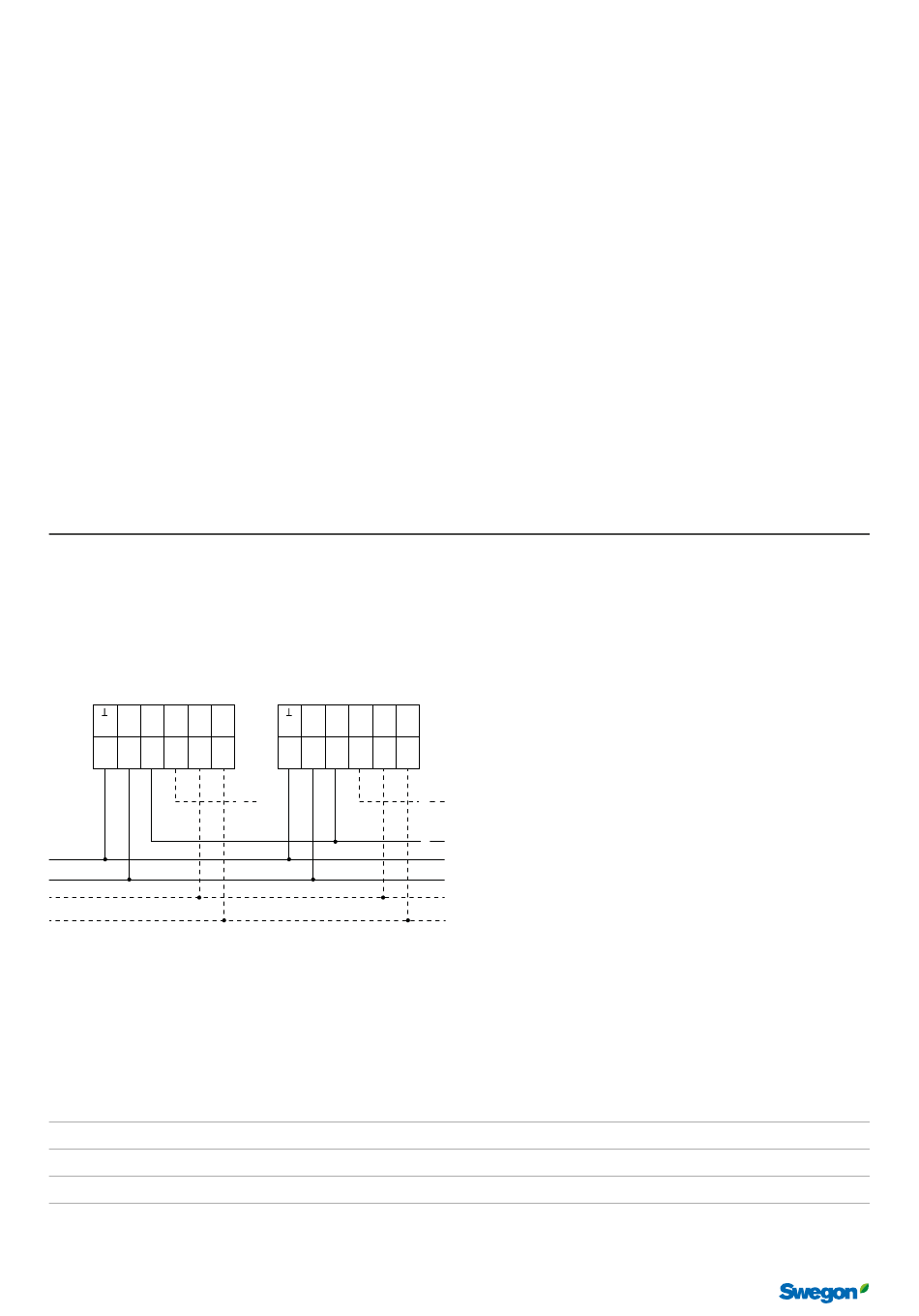

Anschlussdiagramm
REACT V BMB
REACT V BBAC
REACT V BMP
*
~
C C
Y
U 1
(-) (+)
D- D+
1 2 3 5 6 7
24 V AC/DC
Modbus/BACnet
Modbus/BACnet-Kommunikation ist nicht vorhanden
*
Notizen
20 Änderungen vorbehalten.
REACT V BMB
REACT V BBAC
REACT V BMP
*
~
C
Y
2 U 1
(-) (+)
D-
1 2 3 5 6
U
C
2
D+
7
U
Y
