REACT Belimo – Funktionsbeschreibung & anschlussdiagramm
Ausbalancierte Luftvolumenstromregelung mit Temperatur
und CO
-Funktion über externen Anwesenheitssensor
2
Luftvolumenstrom messende und regelnde Klappen, die abhängig von der aktuellen Temperatur und dem CO
in Anwesenheitsposition zwischen dem minimalen und maximalen Volumenstrom stufenlos regeln. Mithilfe des externen
Anwesenheitssensors wird Anwesenheit festgestellt. In Abwesenheitsposition regelt die Klappe auf minimalen Volumenstrom.
Der Luftvolumenstrom-Istwert an der Master-Klappe wird analog an die Slave-Klappe übertragen, um im Raum die
Balance aufrechtzuerhalten.
Bedarfssteuerung über analoges Steuersignal (Y). Rückführung des aktuellen Luftvolumenstroms über ein analoges
Istwertsignal (U). Möglichkeit für Modbus/BACnet-Kommunikation zusammen mit analogen Steuersignalen.
Einstellung
Luftvolumenstromregelung – Slave
Vmin : 0
Vmax : Vnom am Master
Mode : Genau wie Master
Sollwertquelle : Analog
Busprotokoll
: Modbus oder BACnet

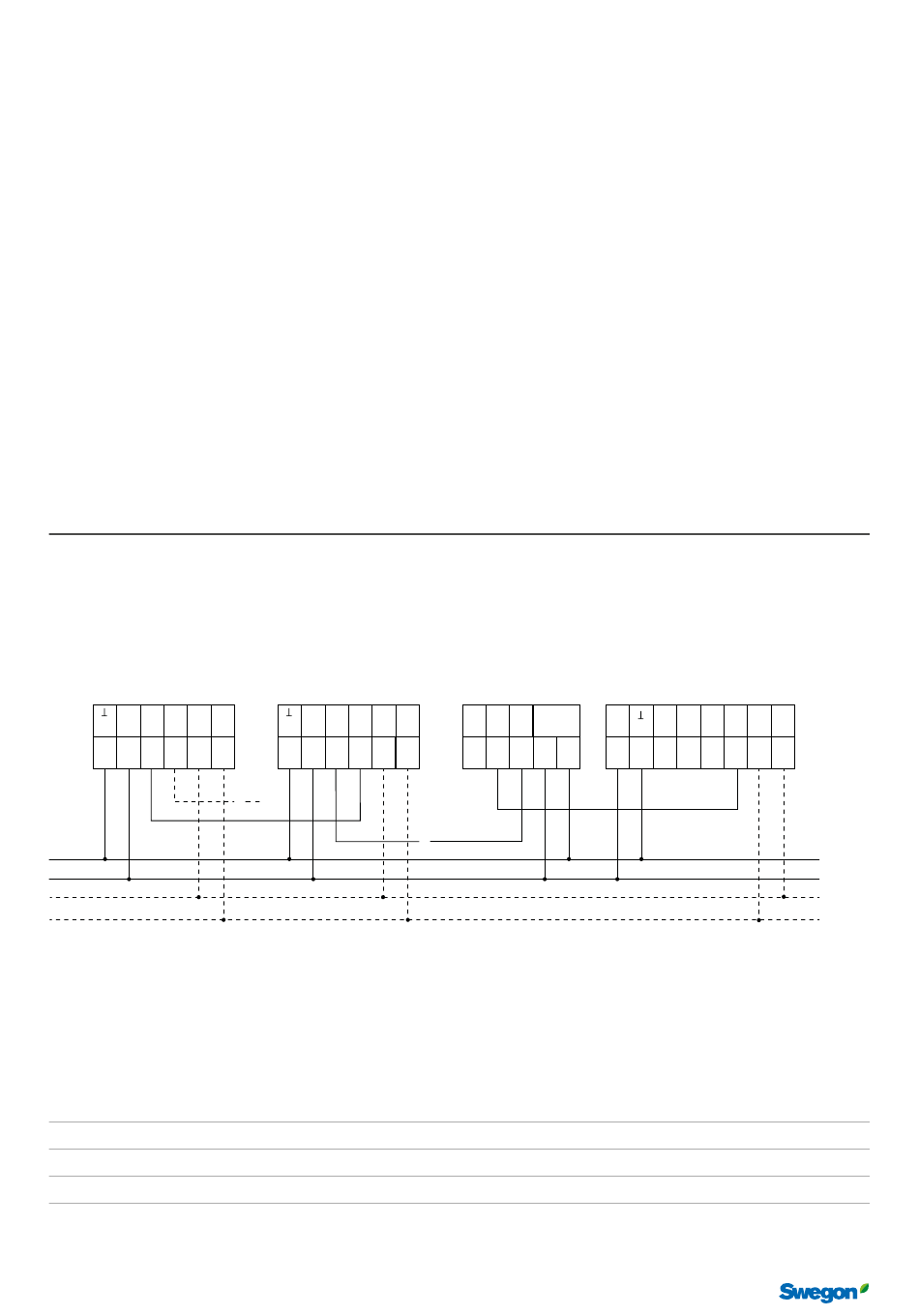

Anschlussdiagramm
Slave
REACT V BMB
REACT V BBAC
REACT V BMP
*
~
C
C
Y
U
1
(-) (+)
D-
D+
1
2
3
5
6
7
24 V AC/DC
Modbus/BACnet
Modbus/BACnet-Kommunikation ist nicht vorhanden
*
BACnet-Kommunikation ist nicht vorhanden
**
Notizen
34
Änderungen vorbehalten.
Master
REACT V BMB
REACT V BBAC
REACT V BMP
*
~
C
2
Y
U
1
(-) (+)
D-
1
2
3
5
6
U
Luftvolumenstromregelung – Master
Vmin : Min. Volumenstrom
Vmax : Max. Volumenstrom
Mode : 0 - 10 V
Sollwertquelle : Analog
Busprotokoll
: Modbus oder BACnet
DETECT Occupancy
*
C
NC C NO 24 ~
2
D+
7
1
2
3
4
5
Y
20231017
DETECT IAQ
**
DETECT IAQ D
**
~
+/
Y4
Y1
Y2
Y3
A+ B-
Out
G+
G0
CO
ºC
2
1
2
3
4
5
6
7
-Gehalt
2
8
