Luftvolumenstromregelung
Luftvolumenstrommessende und regelnde Klappen, die abhängig vom Steuersignal zwischen dem minimalen und
maximalen Volumenstrom stufenlos regeln.
Bedarfssteuerung über analoges Steuersignal (Y). Rückführung des aktuellen Luftvolumenstroms über ein analoges
Istwertsignal (U). Möglichkeit für Modbus/BACnet-Kommunikation zusammen mit analogen Steuersignalen.
Einstellung
Luftvolumenstromregelung
Vmin : Min. Volumenstrom
Vmax : Max. Volumenstrom
Mode : 0 (2)-10 V
Sollwertquelle : Analog
Busprotokoll
: Modbus oder BACnet

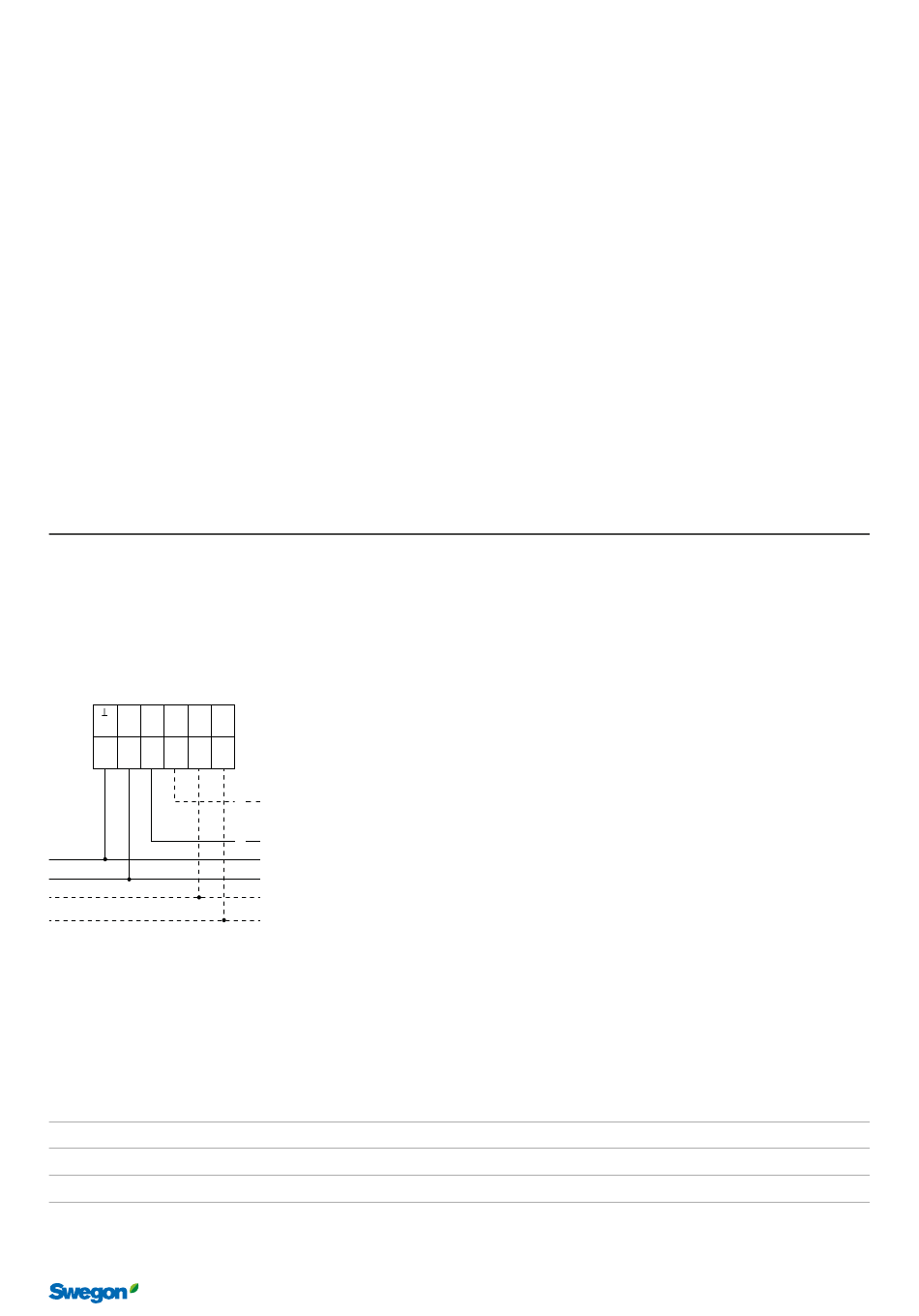

Anschlussdiagramm
REACT V BMB
REACT V BBAC
REACT V BMP
*
~
C
C
Y
U
1
(-) (+)
D-
D+
1
2
3
5
6
7
24 V AC/DC
Modbus/BACnet
Modbus/BACnet-Kommunikation ist nicht vorhanden
*
Notizen
REACT Belimo – Funktionsbeschreibung & anschlussdiagramm
2
U
Y
