Ausbalancierte Zweipunktregelung mit Anwesenheitssensor
Luftvolumenstrommessende und regelnde Klappen, die den Luftvolumenstrom auf den eingestellten Wert regeln.
Aufgrund der Anwesenheitserkennung schaltet die Klappe zwischen Abwesenheits- und Anwesenheitsvolumenstrom
um. Der Luftvolumenstrom-Istwert an der Master-Klappe wird analog an die Slave-Klappe übertragen, um im Raum die
Balance aufrechtzuerhalten.
Bedarfssteuerung über analoges Steuersignal (Y). Rückführung des aktuellen Luftvolumenstroms über ein analoges
Istwertsignal (U). Möglichkeit für Modbus/BACnet-Kommunikation zusammen mit analogen Steuersignalen.
Einstellung
Luftvolumenstromregelung – Slave
Vmin : 0
Vmax : Vnom am Master
Mode : Genau wie Master
Sollwertquelle : Analog
Busprotokoll
: Modbus oder BACnet

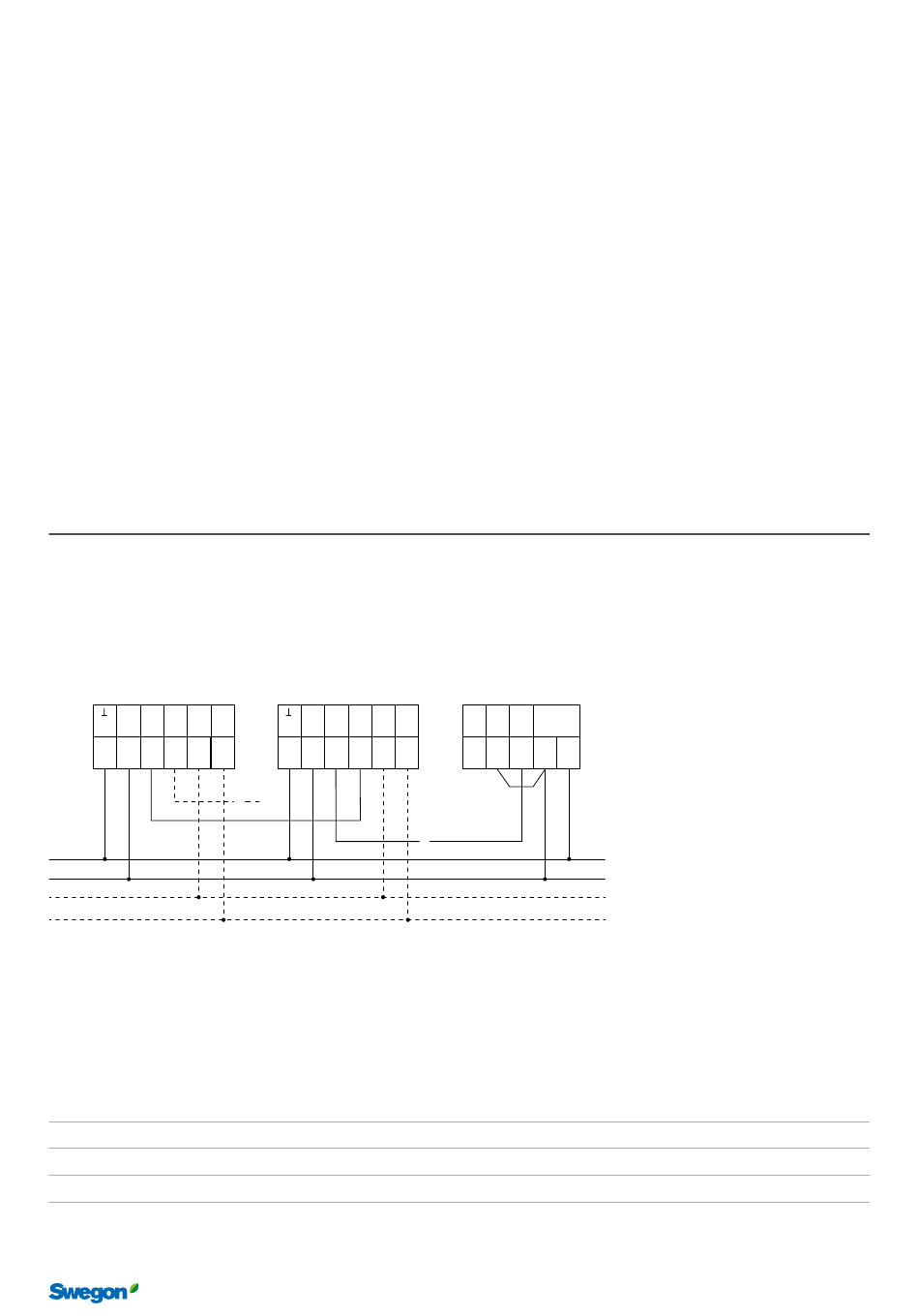

Anschlussdiagramm
Slave
REACT V BMB
REACT V BBAC
REACT V BMP
*
~
C
C
Y
U
1
(-) (+)
D-
D+
1
2
3
5
6
7
24 V AC/DC
Modbus/BACnet
Modbus/BACnet-Kommunikation ist nicht vorhanden
*
Notizen
REACT Belimo – Funktionsbeschreibung & anschlussdiagramm
Master
REACT V BMB
REACT V BBAC
REACT V BMP
*
~
C
Y
2
U
1
(-) (+)
D-
1
2
3
5
6
U
Luftvolumenstromregelung – Master
Vmin : Abwesenheitsvolumenstrom
Vmax : Anwesenheitsvolumenstrom
Mode : 0 (2)-10 V
Sollwertquelle : Analog
Busprotokoll
: Modbus oder BACnet
DETECT Occupancy
*
C
NC C NO 24 ~
2
D+
7
1
2
3
4
5
Y
20231017
Änderungen vorbehalten.
31
