Parallelgesteuerte Luftvolumenstromregelung mit Tempera-
turregler für Bedarfssteuerung und Temperaturregelung
Luftvolumenstrom messende und regelnde Klappen, die abhängig vom eingestellten Temperatursollwert parallel
zwischen dem minimalen und maximalen Volumenstrom (Kühlfunktion) stufenlos regeln. Der Schaltplan zeigt auch
Alternativen mit Kanaltemperaturfühler RTCT und Thermostellantrieb (Ts) für die Heizfunktion.
Bedarfssteuerung über analoges Steuersignal (Y). Rückführung des aktuellen Luftvolumenstroms über ein analoges
Istwertsignal (U). Möglichkeit für Modbus/BACnet-Kommunikation zusammen mit analogen Steuersignalen.
Einstellung
Luftvolumenstromregelung
Vmin : Min. Volumenstrom
Vmax : Max. Volumenstrom
Mode : 0 - 10 V
Sollwertquelle : Analog
Busprotokoll : Modbus oder BACnet

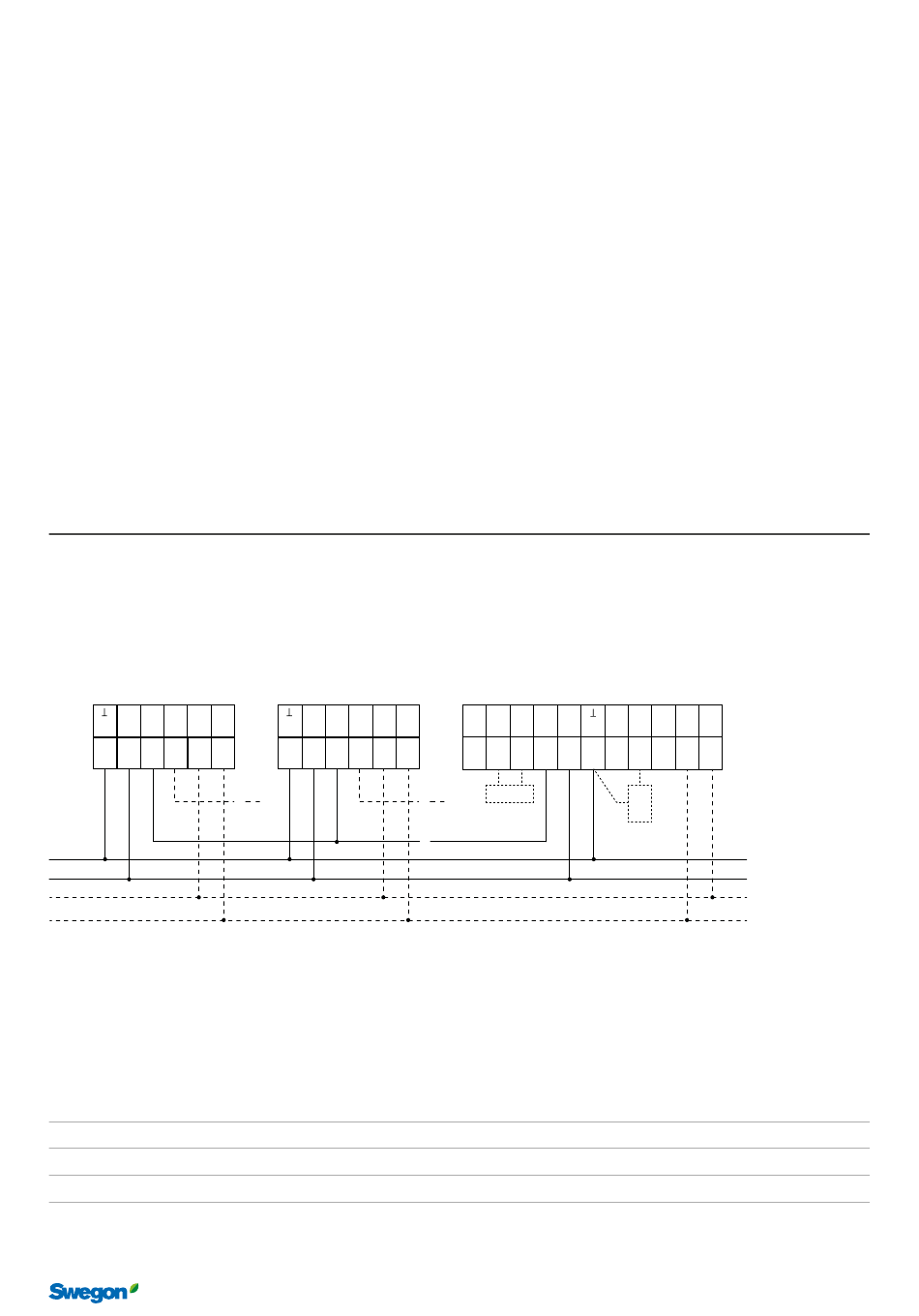

Anschlussdiagramm
REACT V BMB
REACT V BBAC
REACT V BMP
*
~
C C
Y U 1
(-) (+)
D- D+
1 2 3 5 6 7
24 V AC/DC
Modbus/BACnet
Modbus/BACnet-Kommunikation ist nicht vorhanden
*
BACnet-Kommunikation ist nicht vorhanden
**
Notizen
REACT Belimo – Funktionsbeschreibung & anschlussdiagramm
REACT V BMB
REACT V BBAC
REACT V BMP
*
~
C
2 Y U 1
(-) (+)
D-
1 2 3 5 6
U
LUNA RE
**
~
C
Cool 24V Heat Cool
2
(+) (-)
D+
G
G0 G0 0-10V
7 1 2 3 4 5
Ts
U
Y
20231017
Heat
Temp Cond A+ B-
0-10V
6 7 8 9 10 11
RTCT
Änderungen vorbehalten. 25
