REACT Belimo – Funktionsbeschreibung & anschlussdiagramm
Luftvolumenstromregelung mit Temperaturregler für
Bedarfssteuerung und Temperaturregelung
Luftvolumenstrom messende und regelnde Klappen, die abhängig vom eingestellten Temperatursollwert zwischen dem
minimalen und maximalen Volumenstrom (Kühlfunktion) stufenlos regeln. Der Schaltplan zeigt auch Alternativen mit
Kanaltemperaturfühler RTCT und Thermostellantrieb (Ts) für die Heizfunktion.
Bedarfssteuerung über analoges Steuersignal (Y). Rückführung des aktuellen Luftvolumenstroms über ein analoges
Istwertsignal (U). Möglichkeit für Modbus/BACnet-Kommunikation zusammen mit analogen Steuersignalen.
Einstellung
Luftvolumenstromregelung
Vmin : Min. Volumenstrom
Vmax : Max. Volumenstrom
Mode : 0 (2)-10 V
Sollwertquelle : Analog
Busprotokoll
: Modbus oder BACnet

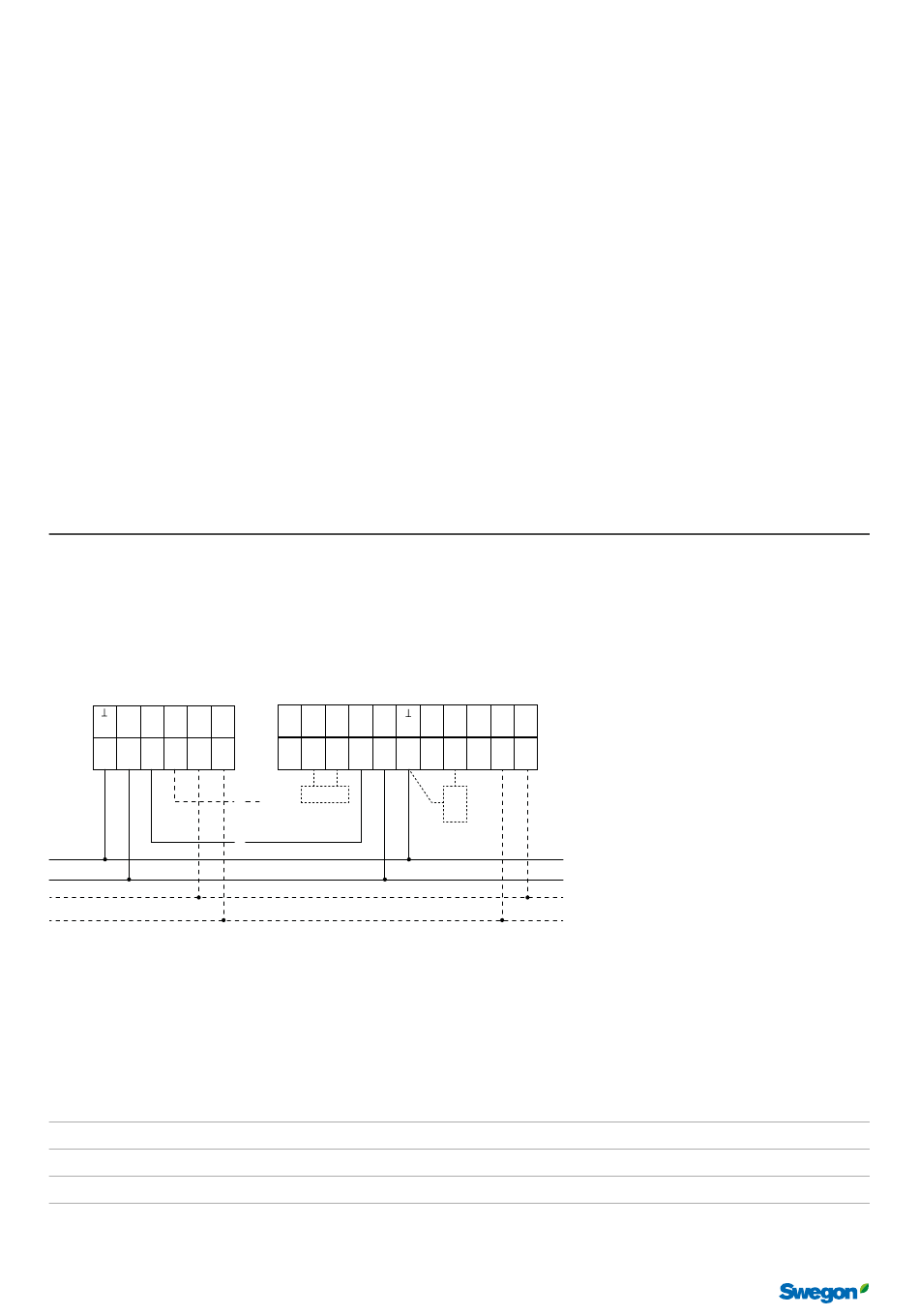

Anschlussdiagramm
REACT V BMB
REACT V BBAC
REACT V BMP
*
~
CA
CB
Y
U
(-) (+)
(-)
(+)
1
2
3
4
A
B
24 V AC/DC
Modbus/BACnet
Modbus/BACnet-Kommunikation ist nicht vorhanden
*
BACnet-Kommunikation ist nicht vorhanden
**
Notizen
10
Änderungen vorbehalten.
LUNA RE
**
~
Cool
24V Heat
Cool
(+) (-)
G0
G
G0
0-10V
1
2
3
4
5
6
Ts
U
Y
Heat
A+ B-
Temp
Cond
0-10V
7
8
9
7
8
RTCT
20231017
