Luftvolumenstromregelung mit Bedarfssteuerung über
Modbus- bzw. BACnet-Kommunikation
Luftvolumenstrom messende und regelnde Klappen, die abhängig vom eingestellten Bedarf zwischen dem minimalen
und maximalen Volumenstrom stufenlos regeln.
Bedarfssteuerung über Modbus/BACnet-Kommunikation.
Einstellung
Luftvolumenstromregelung
Vmin : Min. Volumenstrom
Vmax : Max. Volumenstrom
Sollwertquelle : Bus
Busprotokoll
: Modbus oder BACnet

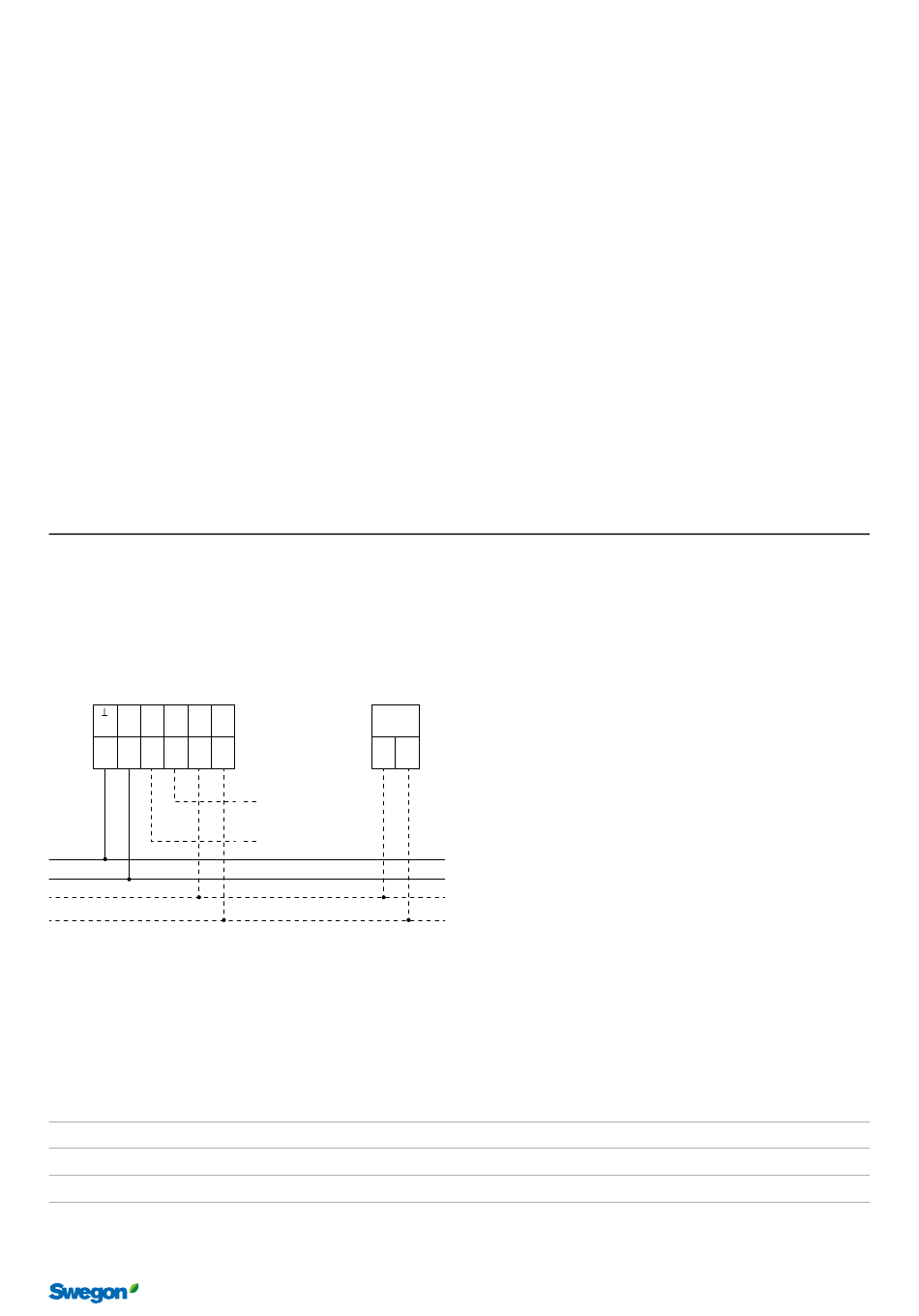

Anschlussdiagramm
REACT V BMB
REACT V BBAC
REACT V BMP
*
~
C
C
Y
U
1
(-) (+)
D-
D+
1
2
3
5
6
7
24 V AC/DC
Modbus/BACnet
Modbus/BACnet-Kommunikation ist nicht vorhanden
*
Notizen
REACT Belimo – Funktionsbeschreibung & anschlussdiagramm
BACnet
Sollwertquelle, SpSource (MV[122]) : 2
Sollwert, SpRel (MO[1]) : 0...10000
0 = 0 % (Min. Volumenstrom),
10000 = 100% (Max. Volumenstrom)
Weitere Informationen finden Sie in der
BACnet-Dokumentation für REACT Belimo.
Kommunikation für die
Bedarfssteuerung
Modbus/
2
BACnet
(-) (+)
U
Y
20231017
Modbus
Sollwertquelle (Adresse 118) : 1
Sollwert (Adresse 0) : 0...10000
0 = 0 % (Min. Volumenstrom),
10000 = 100 % (Max. Volumenstrom)
Weitere Informationen finden Sie in der
Modbus-Dokumentation für REACT Belimo.
Änderungen vorbehalten.
