REACT Belimo – Funktionsbeschreibung & anschlussdiagramm
Luftvolumenstromregelung mit Temperaturregler und
Temperaturregelung für Bedarfssteuerung über externen
Anwesenheitssensor
Luftvolumenstrom messende und regelnde Klappen, die abhängig vom eingestellten Temperatursollwert in Anwesen-
heitsposition zwischen dem minimalen und maximalen Volumenstrom (Kühlfunktion) stufenlos regeln. Mithilfe des
externen Anwesenheitssensors wird Anwesenheit festgestellt. In Abwesenheitsposition wird der Raum auf den minimalen
Volumenstrom geregelt. Der Schaltplan zeigt auch Alternativen mit Kanaltemperaturfühler RTCT und Thermostellantrieb
(Ts) für die Heizfunktion.
Bedarfssteuerung über analoges Steuersignal (Y). Rückführung des aktuellen Luftvolumenstroms über ein analoges
Istwertsignal (U). Möglichkeit für Modbus/BACnet-Kommunikation zusammen mit analogen Steuersignalen.
Einstellung
Luftvolumenstromregelung
Vmin : Min. Volumenstrom
Vmax : Max. Volumenstrom
Mode : 0 (2)-10 V
Sollwertquelle : Analog
Busprotokoll
: Modbus oder BACnet

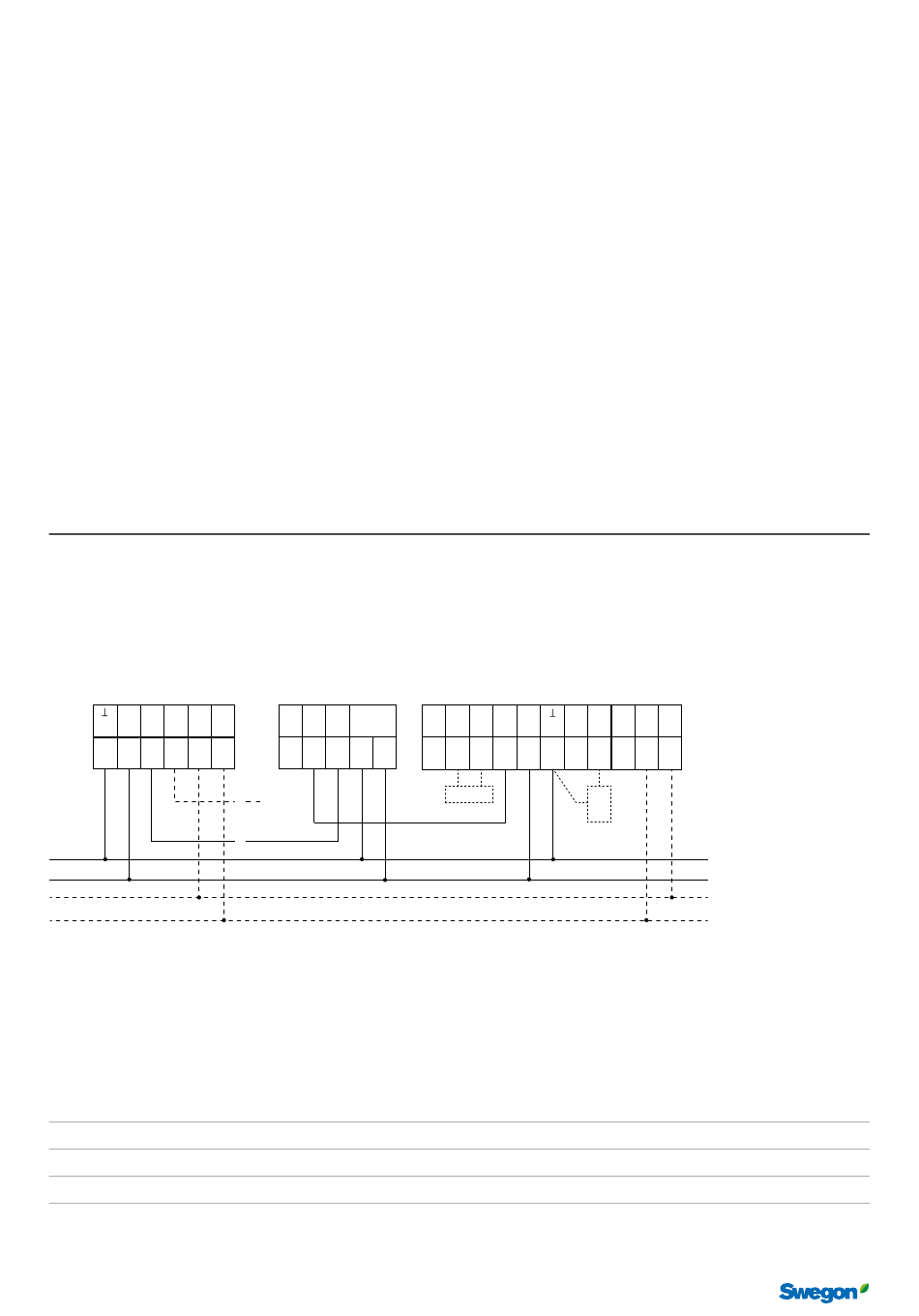

Anschlussdiagramm
REACT V BMB
REACT V BBAC
REACT V BMP
*
~
C
C
Y
U
1
(-) (+)
D-
D+
1
2
3
5
6
7
24 V AC/DC
Modbus/BACnet
Modbus/BACnet-Kommunikation ist nicht vorhanden
*
BACnet-Kommunikation ist nicht vorhanden
**
Notizen
16
Änderungen vorbehalten.
DETECT Occupancy
*
NC C NO 24 ~
2
1
2
3
4
5
U
Y
LUNA RE
**
~
Cool
24V
Heat
Cool
Heat
Temp
(+) (-)
G0
G
G0
0-10V
0-10V
1
2
3
4
5
6
7
Ts
RTCT
20231017
Cond
A+ B-
8
9
10
11
