Luftvolumenstromregelung mit Temperaturregler für
Bedarfssteuerung und Temperaturregelung
Luftvolumenstrom messende und regelnde Klappen, die abhängig vom eingestellten Temperatursollwert zwischen
dem minimalen und maximalen Volumenstrom (Kühlfunktion) stufenlos regeln. Steuerung von Thermostellantrieben für
Kühlung/Heizung.
Bedarfssteuerung über analoges Steuersignal (Y). Rückführung des aktuellen Luftvolumenstroms über ein analoges
Istwertsignal (U). Möglichkeit für Modbus/BACnet-Kommunikation zusammen mit analogen Steuersignalen.
Einstellung
Luftvolumenstromregelung
Vmin : Min. Volumenstrom
Vmax : Max. Volumenstrom
Mode : 0 - 10 V
Sollwertquelle : Analog
Busprotokoll
: Modbus oder BACnet

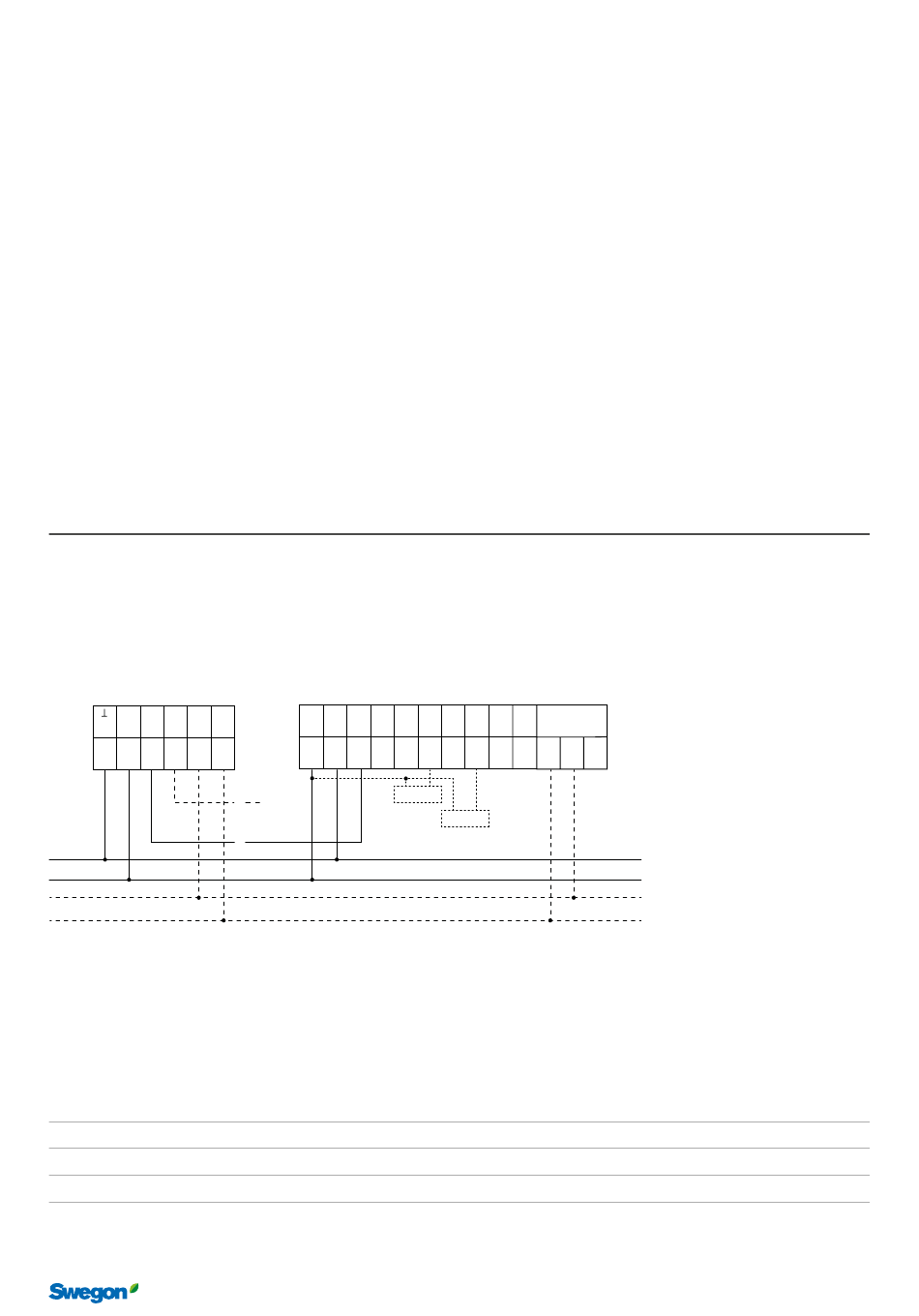

Anschlussdiagramm
REACT V BMB
REACT V BBAC
REACT V BMP
*
~
C
C
Y
U
1
(-) (+)
D-
D+
2
3
5
6
7
1
24 V AC/DC
Modbus/BACnet
Modbus/BACnet-Kommunikation ist nicht vorhanden
*
BACnet-Kommunikation ist nicht vorhanden
**
Notizen
REACT Belimo – Funktionsbeschreibung & anschlussdiagramm
LUNA RC
**
24V
0
0-10V
0-10V
Day/
2
AC/DC
Vac
VAV
Fan
night
G G0 Y1 Y2
DI1
U
Y
G0
Cool
Heat
Heat
CO
Cool
Modbus
2
0-10V
0-10V
ext sp
A1 Y3 A2 Y4 U1
A+
B-
Ts
Ts
20231017
C
