REACT Belimo – Funktionsbeschreibung & anschlussdiagramm
Parallelgesteuerte Luftvolumenstromregelung mit Regler
für Bedarfssteuerung über externen Anwesenheitssensor
Luftvolumenstrommessende und regelnde Klappen, die den Luftvolumenstrom in Anwesenheitsposition abhängig vom
Steuersignal parallel zwischen dem minimalen und maximalen Volumenstrom stufenlos regeln. Mithilfe des externen
Anwesenheitssensors wird Anwesenheit festgestellt. In Abwesenheitsposition wird der Raum auf den minimalen
Volumenstrom geregelt.
Bedarfssteuerung über analoges Steuersignal (Y). Rückführung des aktuellen Luftvolumenstroms über ein analoges
Istwertsignal (U). Möglichkeit für Modbus/BACnet-Kommunikation zusammen mit analogen Steuersignalen.
Einstellung
Luftvolumenstromregelung
Vmin : Min. Volumenstrom
Vmax : Max. Volumenstrom
Mode : 0 (2)-10 V
Sollwertquelle : Analog
Busprotokoll : Modbus oder BACnet

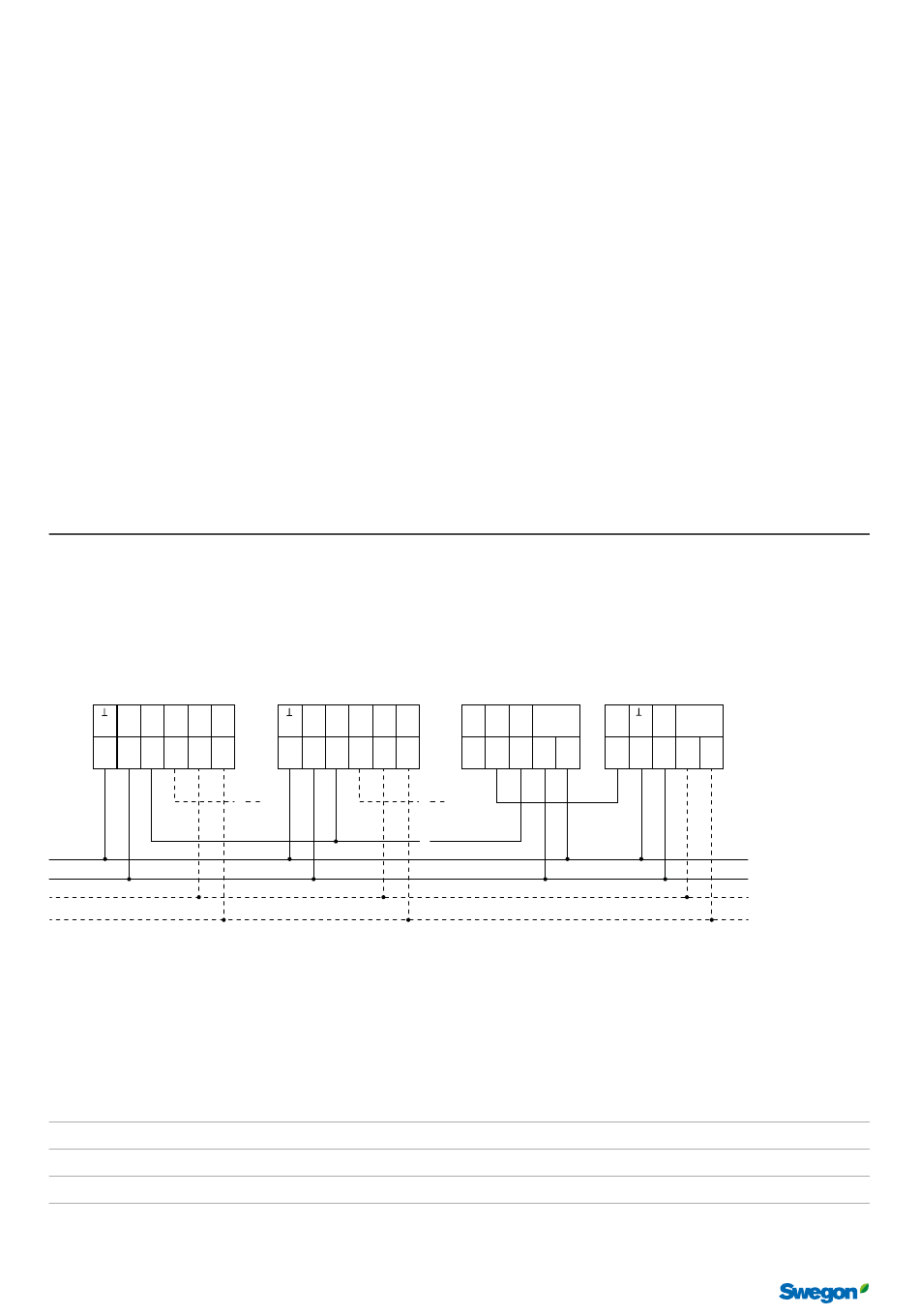

Anschlussdiagramm
REACT V BMB
REACT V BBAC
REACT V BMP
*
~
C C
Y U
1
(-) (+)
D- D+
1 2 3 5 6 7
24 V AC/DC
Modbus/BACnet
Modbus/BACnet-Kommunikation ist nicht vorhanden
*
Notizen
28 Änderungen vorbehalten.
REACT V BMB
REACT V BBAC
REACT V BMP
*
~
C
Y U
2 1
(-) (+)
D-
1 2 3 5 6
U
DETECT Occupancy *
C
NC C NO 24 ~
2
D+
5
7 1 2 3 4
U
Y
20231017
Regler für Bedarfssteuerung
(Raumregler/DUC)
~
Modbus/
Y
(-) (+)
BACnet
(-) (+)
