Ausbalancierte Luftvolumenstromregelung mit Temperaturregler
und Temperaturregelung für Bedarfssteuerung über externen
Anwesenheitssensor
Luftvolumenstrom messende und regelnde Klappen, die abhängig vom eingestellten Temperatursollwert in Anwesen-
heitsposition zwischen dem minimalen und maximalen Volumenstrom (Kühlfunktion) stufenlos regeln. Mithilfe des
externen Anwesenheitssensors wird Anwesenheit festgestellt. In Abwesenheitsposition wird der Raum auf den minimalen
Volumenstrom geregelt. Der Luftvolumenstrom-Istwert an der Master-Klappe wird analog an die Slave-Klappe übertragen,

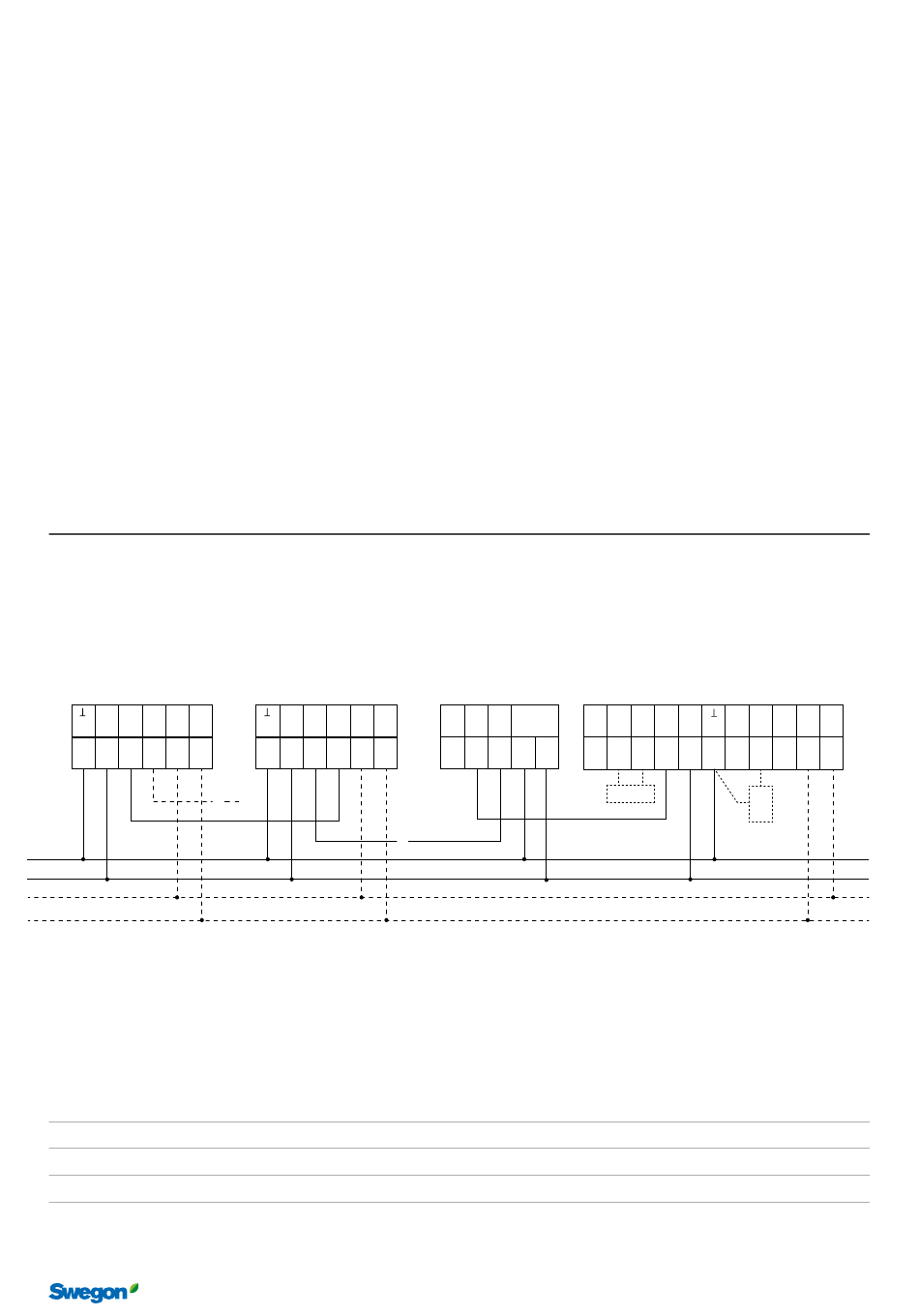

um im Raum die Balance aufrechtzuerhalten. Der Schaltplan zeigt auch Alternativen mit Kanaltemperaturfühler RTCT
und Thermostellantrieb (Ts) für die Heizfunktion.
Bedarfssteuerung über analoges Steuersignal (Y). Rückführung des aktuellen Luftvolumenstroms über ein analoges
Istwertsignal (U). Möglichkeit für Modbus/BACnet-Kommunikation zusammen mit analogen Steuersignalen.
Einstellung
Luftvolumenstromregelung – Slave
Vmin : 0
Vmax : Vnom am Master
Mode : Genau wie Master
Sollwertquelle : Analog
Busprotokoll
: Modbus oder BACnet
Anschlussdiagramm
Slave
REACT V BMB
REACT V BBAC
REACT V BMP
*
~
C
C
Y
U
1
2
(-) (+)
D-
D+
1
2
3
5
6
7
24 V AC/DC
Modbus/BACnet
Modbus/BACnet-Kommunikation ist nicht vorhanden
*
BACnet-Kommunikation ist nicht vorhanden
**
Notizen
REACT Belimo – Funktionsbeschreibung & anschlussdiagramm
Master
REACT V BMB
REACT V BBAC
REACT V BMP
*
~
C
C
Y
U
1
(-) (+)
D-
D+
1
2
3
5
6
7
U
Luftvolumenstromregelung – Master
Vmin : Min. Volumenstrom
Vmax : Max. Volumenstrom
Mode : 0 - 10 V
Sollwertquelle : Analog
Busprotokoll
DETECT Occupancy
*
NC C NO 24 ~
2
1
2
3
4
5
Y
20231017
: Modbus oder BACnet
LUNA RE
**
~
Cool
24V
Heat
Cool
Heat
(+) (-)
G
G0
G0
0-10V
0-10V
1
2
3
4
5
6
7
Ts
Änderungen vorbehalten.
Temp
Cond
A+ B-
8
9
10
11
RTCT
