Luftvolumenstromregelung mit Temperatur und CO
über externen Anwesenheitssensor
Luftvolumenstrom messende und regelnde Klappen, die abhängig von der aktuellen Temperatur und dem CO
in Anwesenheitsposition zwischen dem minimalen und maximalen Volumenstrom stufenlos regeln. Mithilfe des externen
Anwesenheitssensors wird Anwesenheit festgestellt. In Abwesenheitsposition regelt die Klappe auf minimalen
Volumenstrom.
Bedarfssteuerung über analoges Steuersignal (Y). Rückführung des aktuellen Luftvolumenstroms über ein analoges
Istwertsignal (U). Möglichkeit für Modbus/BACnet-Kommunikation zusammen mit analogen Steuersignalen.
Einstellung
Luftvolumenstromregelung
Vmin : Min. Volumenstrom
Vmax : Max. Volumenstrom
Mode : 0 - 10 V
Sollwertquelle : Analog
Busprotokoll
: Modbus oder BACnet

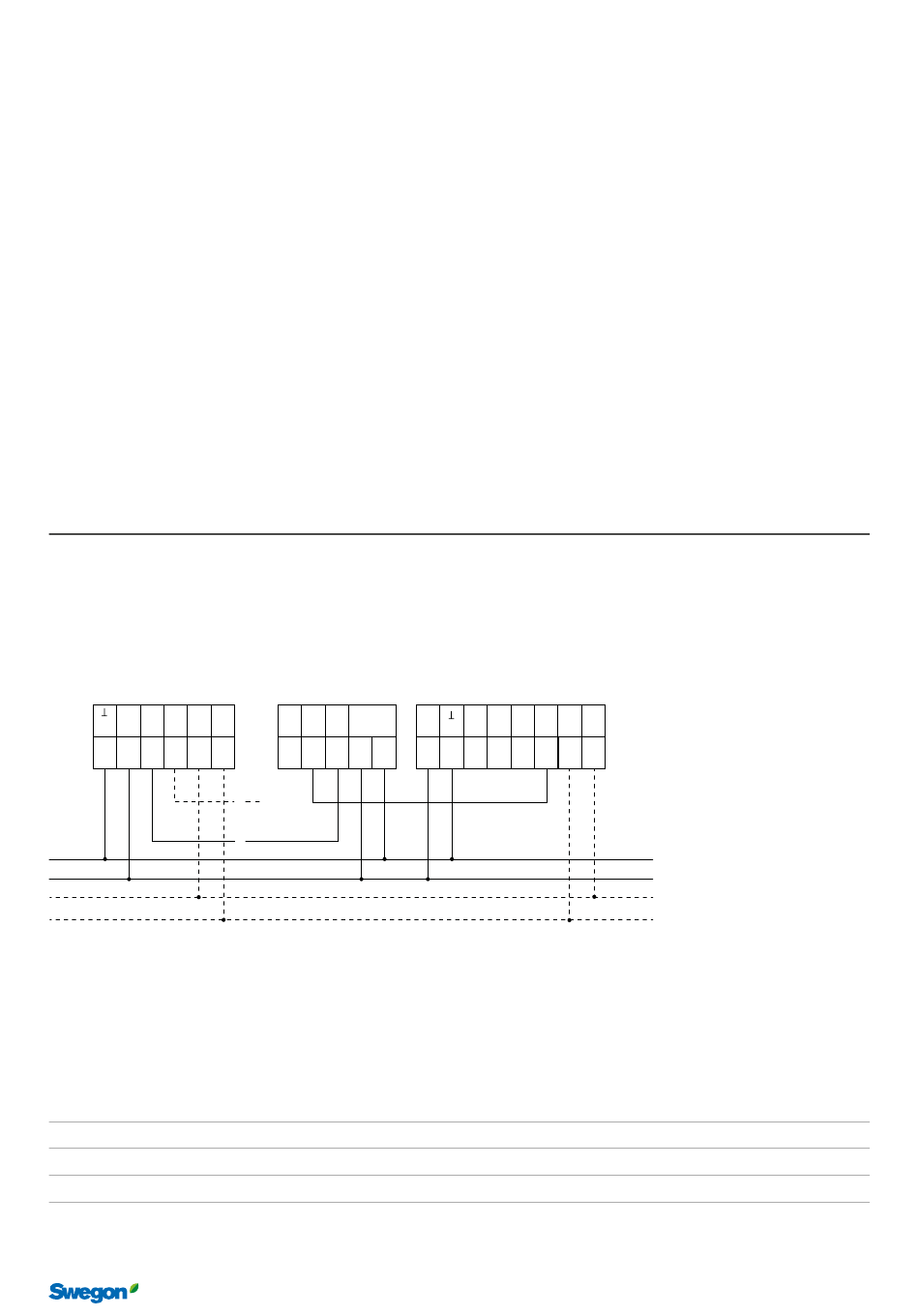

Anschlussdiagramm
REACT V BMB
REACT V BBAC
REACT V BMP
*
~
CA
CB
Y
U
(-) (+)
(-)
(+)
1
2
3
4
A
B
24 V AC/DC
Modbus/BACnet
Modbus/BACnet-Kommunikation ist nicht vorhanden
*
BACnet-Kommunikation ist nicht vorhanden
**
Notizen
REACT Belimo – Funktionsbeschreibung & anschlussdiagramm
DETECT Occupancy*
NO 24 ~
NC C
1
2
3
4
5
U
Y
DETECT IAQ
**
DETECT IAQ D
**
+/
~
Y1
Y2
Y4
Y3
A+ B-
G+
G0
CO
ºC
Out
2
1
2
3
4
5
6
7
20231017
-Funktion
2
8
Änderungen vorbehalten.
-Gehalt
