Luftvolumenstromregelung mit Regler für Bedarfssteuerung
über externen Anwesenheitssensor
Luftvolumenstrommessende und regelnde Klappen, die abhängig vom Steuersignal in Anwesenheitsposition zwischen
dem minimalen und maximalen Volumenstrom stufenlos regeln. Mithilfe des externen Anwesenheitssensors wird
Anwesenheit festgestellt. In Abwesenheitsposition wird der Raum auf den minimalen Volumenstrom geregelt.
Bedarfssteuerung über analoges Steuersignal (Y). Rückführung des aktuellen Luftvolumenstroms über ein analoges
Istwertsignal (U). Möglichkeit für Modbus/BACnet-Kommunikation zusammen mit analogen Steuersignalen.
Einstellung
Luftvolumenstromregelung
Vmin : Min. Volumenstrom
Vmax : Max. Volumenstrom
Mode : 0 (2)-10 V
Sollwertquelle : Analog
Busprotokoll : Modbus oder BACnet

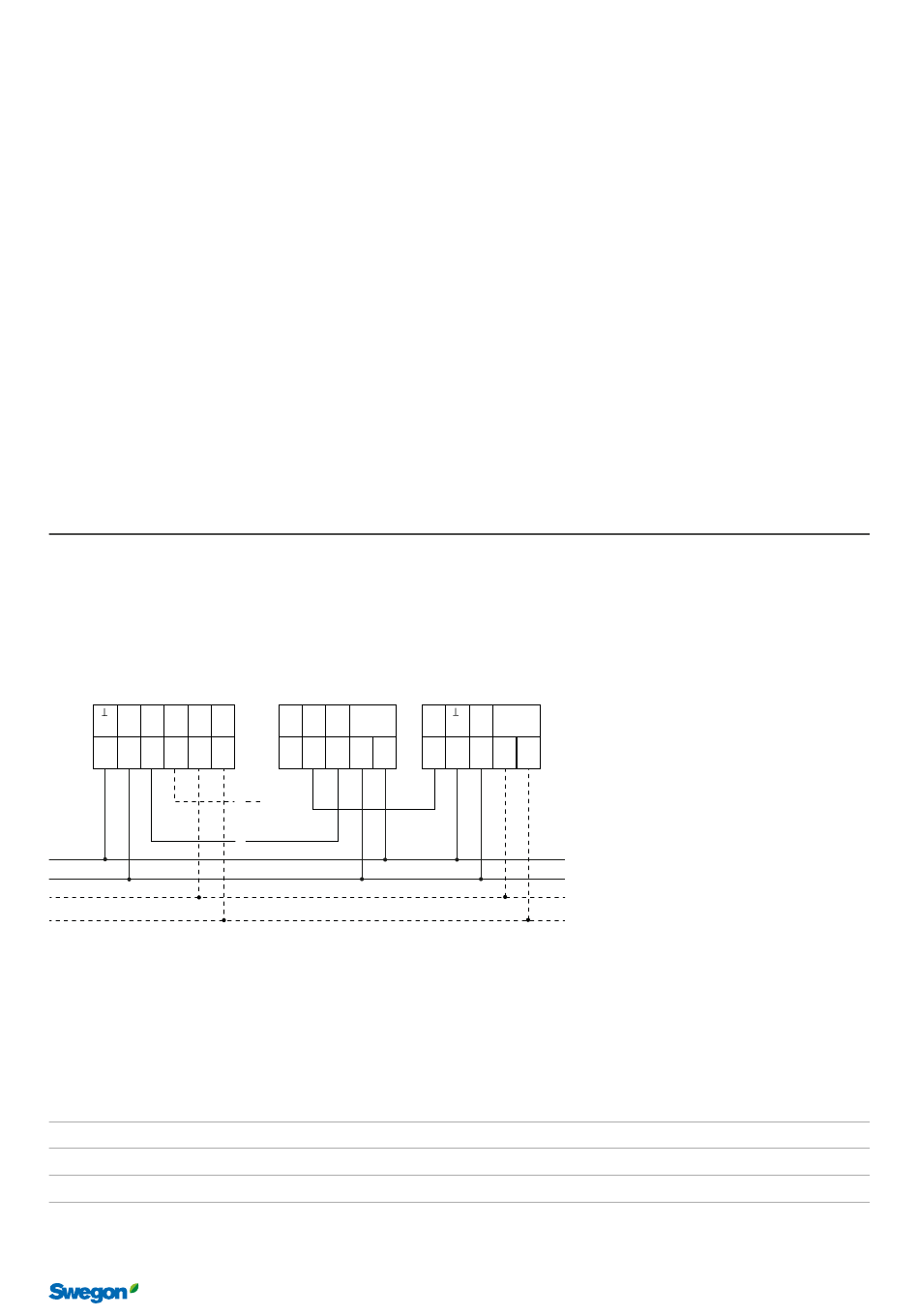

Anschlussdiagramm
REACT V BMB
REACT V BBAC
REACT V BMP
*
~
C C
Y U 1
(-) (+)
D- D+
1 2 3 5 6 7
24 V AC/DC
Modbus/BACnet
Modbus/BACnet-Kommunikation ist nicht vorhanden
*
Notizen
REACT Belimo – Funktionsbeschreibung & anschlussdiagramm
DETECT Occupancy *
NO 24 ~
2 NC C
1 2 3 4 5
U
Y
Regler für Bedarfssteuerung
(Raumregler/DUC)
~
Modbus/
Y
(-) (+)
BACnet
(-) (+)
20231017 Änderungen vorbehalten. 17
