6.3 Anschlussmaße, Montagebohrungen und Mindesteinbaumaße
6.3.1 Kartuschen-Kolbenpumpenaggregat

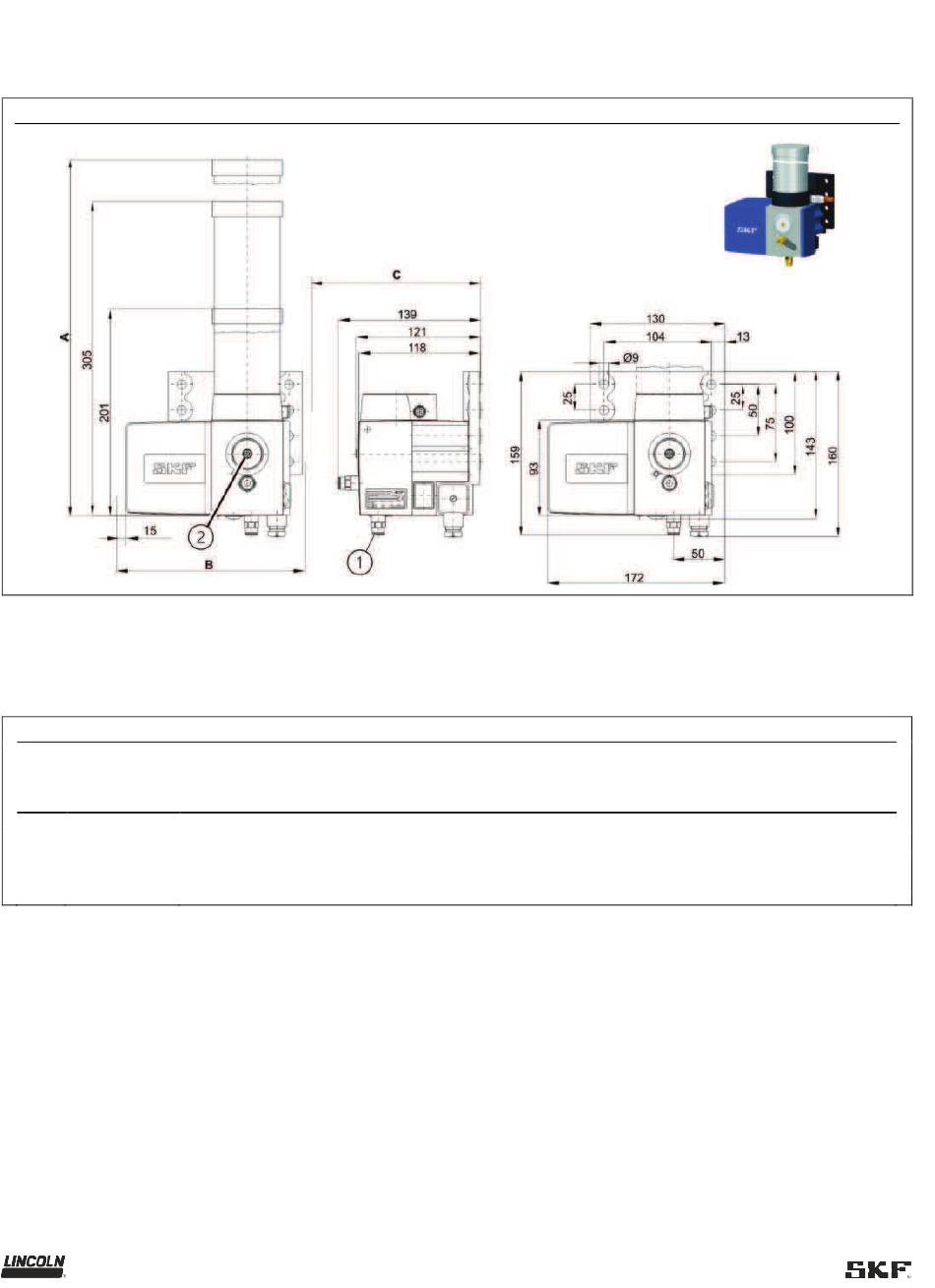

CP Kartuschen-Pumpenaggregat, Montagezeichnung
Legende Abbildung 6:
1 Schmierstoffauslass 2 (unten) Anschlussgewinde M10x1
2 Entlüftungsschraube
Mindesteinbaumaße
Pos.
Bezeichnung
A
Höhe
B
Breite
C
Tiefe
Maß
440 mm
240 mm
210 mm
24
Abb. 6
Tabelle 8
