6.2 Anschlüsse und Pin-Belegung
easyTymp-Gerät

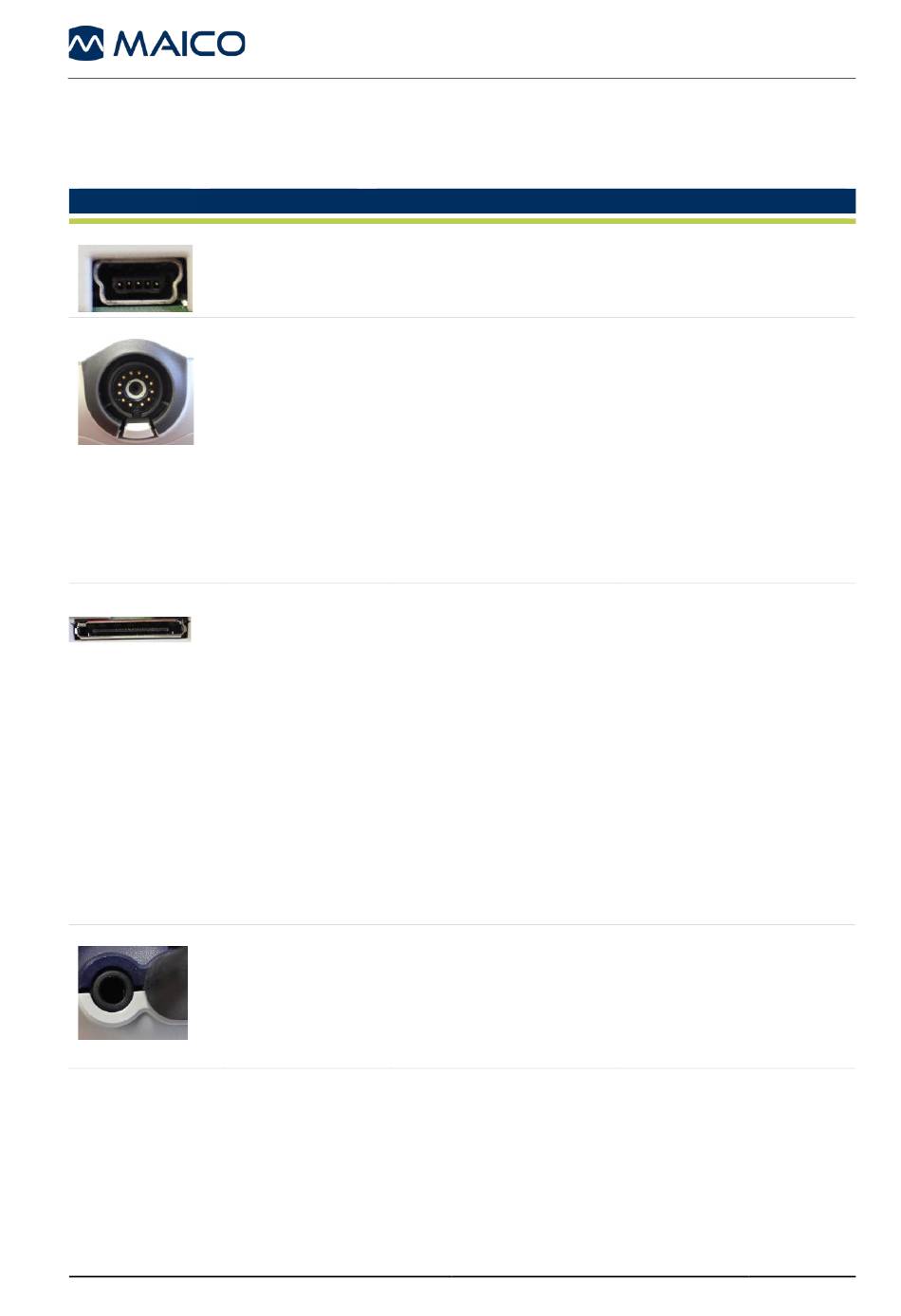

Tabelle 6 Pin-Belegung easyTymp
AUSGÄNGE ANSCHLUSSTYP
USB mini USB Typ "B"
Sondenanschluss Sondenanschluss,
12-polig
Datenanschluss Datenanschluss,
30-polig
Kontra-Kopfhörer 3,5 mm Mono
8111252 Rev. 8
Benutzerhandbuch easyTymp
STECKERBELEGUNG
USB-Anschluss für Kommunikation
CH1 Ausgang
CH1 MASSE
D MASSE
MASSE Mikrophon
Mikrofoneingang – Analoger symmetrischer Eingang
Mikrofoneingang + Analoger symmetrischer Eingang
Stromversorgung +3/+5 V
CH2 aus
CH2 MASSE
I2C CLK
I2C DATEN
I2C Unterbrechung
STAT2_HH
Basisstation +5 V
Basisstation +5 V
Basisstation +5 V
D MASSE
D MASSE
D MASSE
USB +5 V
USBDP
USBDN
Temp.bat
PRT_BUSY
IC33-NO2
PRT_ACK/U2RX
TP116 IC33-NO1
Masse
59
TRIGGER-AUSGANG2
RESET#
TRIGGER-AUSGANG2
TASTE_RUNTER /
EINSCHALTEN
Vbat
PRT_ACK/U2RX
Strobe#
DATA0
DATA1
DATA2
DATA3
DATA4
DATA5
DATA6
DATA7
Signal
