Parameter
Vom Startpunkt aus geben Sie das erste Konturelement ein, z. B. Gerade in vertikale
Richtung (siehe folgendes Bild).

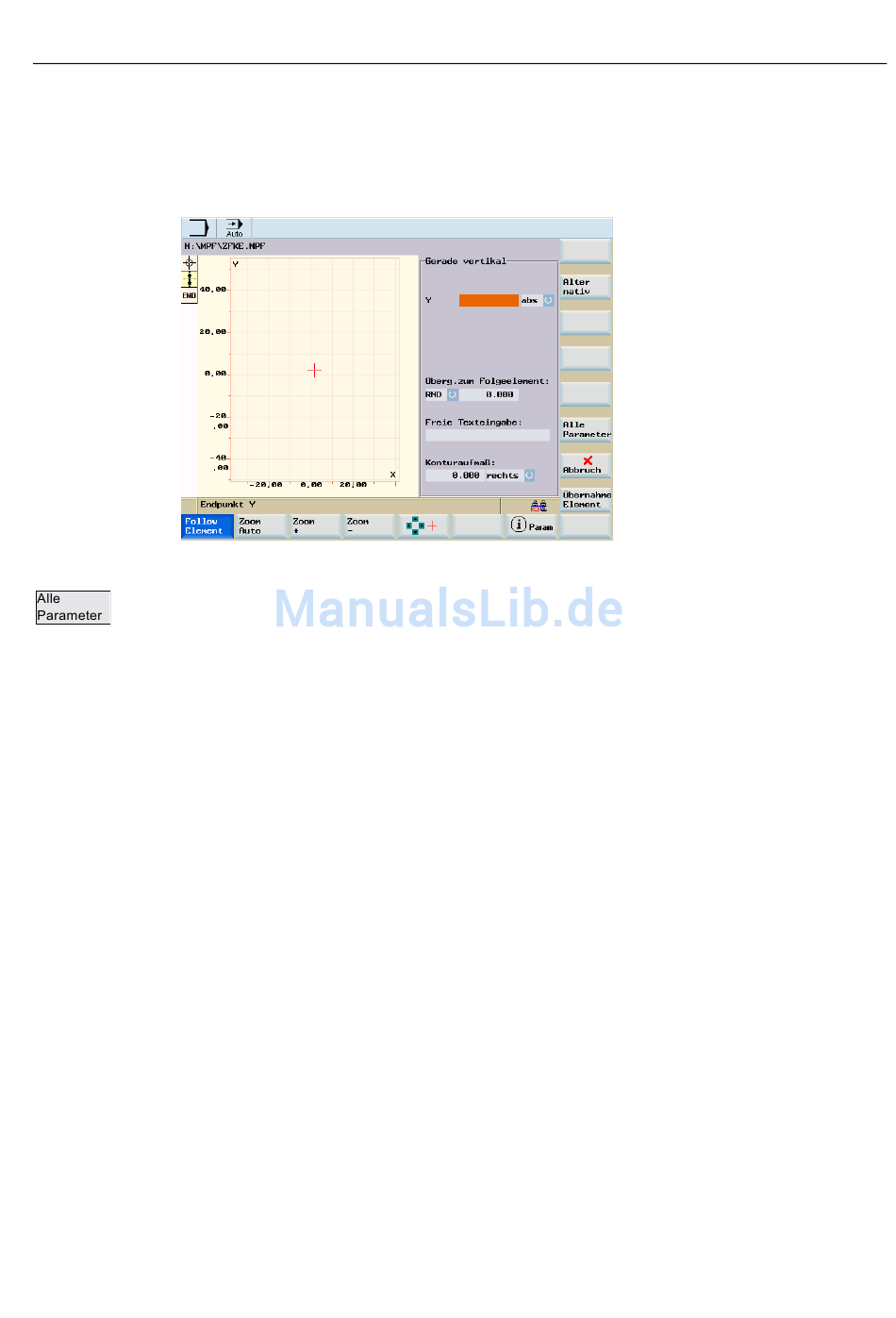

Bild 7-26
Über den Softkey "Alle Parameter" werden alle Parameter des Konturelements zur Eingabe
angeboten.
Wenn Parameter-Eingabefelder nicht programmiert wurden, geht die Steuerung davon aus,
dass diese Werte unbekannt sind und versucht diese aus anderen Parametern zu
berechnen.
Die Kontur wird immer in der programmierten Richtung abgearbeitet.
Übergang zum Folgeelement
Ein Übergangselement ("Überg. zum Folgeelement") kann immer dann verwendet werden,
wenn es einen Schnittpunkt der beiden angrenzenden Elemente gibt und dieser aus den
Eingabewerten berechnet werden kann.
Als Übergangselement zwischen zwei beliebigen Konturelementen können Sie zwischen
einem Radius RND, einer Fase CHR und einem Freistich wählen. Das Übergangselement
wird stets am Ende eines Konturelements angefügt. Die Anwahl eines
Konturübergangselements erfolgt in der Parameter-Eingabemaske des jeweiligen
Konturelements.
Das Übergangselement Freistich erreichen Sie, indem Sie den Softkey "Alternativ" (bzw.
"Selektionstaste") betätigen.
Radius oder Fase am Anfang oder Ende einer Kontur
Bei einfachen Drehkonturen muss häufig am Anfang und Ende eine Fase oder ein Radius
angefügt werden.
Eine Fase oder ein Radius bilden einen Abschluss zum achsparallelen Rohteil:
Fräsen
Programmier- und Bedienhandbuch, 06/2009, 6FC5398-0CP10-5AA0
Gerade vertikale Richtung
Teileprogrammierung
7.6 Freie Konturprogrammierung
