4 Raumfernbediengerät eco
Der Raumsensor dient als Befehls- und Temperaturmessgerät an der Kesselregelung. Das gemeldete Signal
entspricht der um den Drehknopf veränderten Raumisttemperatur. An die Regelung werden entsprechend der
Schalterstellung folgende Signale weitergegeben, die diese auch auswerten kann.
Drehknopf
Durch Drehen des Potentiometers Veränderung
der Raumtemperatur um ca. ±5°C
Frostschutzbetrieb
Der Heizkreis wird nur im Frostschutzbetrieb
geregelt
Absenkbetrieb
Der Heizkreis wird im Absenkbetrieb geregelt,
d.h. die Raumtemperatur wird nur nach der
eingestellten Raumabsenktemperatur geregelt.
Sommerbetrieb
Der Heizkreis wird ständig im Heizbetrieb
geregelt, d.h. der Heizkreis wird immer auf
der eingestellten Raumsolltemperatur gehalten.
Automatikbetrieb
Der Heizkreis wird nach dem am Bedienteil
eingestellten Uhrzeitprogramm geregelt.
Montage
Zur Montage muss der Raumsensor geöffnet werden. Dies ist mittels eines kleinen Schraubenziehers durch
Eindrücken der Rastkrallen auf der Unterseite des Raumsensors bei gleichzeitigem Hochheben des Deckels
möglich. Die Grundplatte lässt sich nun bequem montieren.
Nach dem Herstellen der elektrischen Verbindung wird der Deckel wieder auf das Unterteil aufgesetzt.
Abmessungen: Breite: 81,5 mm, Höhe: 81,5 mm, Tiefe: 18 mm
Anschluss
Der Raumsensor wird mit einem zweipoligen Kabel an die Kesselregelung, wie ein üblicher Sensor, ange-
schlossen. Die Polarität muss nicht beachtet werden. Die Schraubklemme kann zur einfacheren Handhabung
von der Stiftleiste abgezogen werden.
Klemme ⊥:
Klemme P:
Klemme S:
Anschluss zwischen ⊥ ⊥ ⊥ ⊥ und P
Wird das Raumfernbediengerät zwischen ⊥ und P angeschlossen, so wird der Raumfühler, das Potentiometer
und die Stellung des Schiebeschalters in die Regelung eingelesen.
Über eine Steckbrücke im Gehäuseinneren kann an Stelle der gemessenen Raumtemperatur auch ein Fixwert
von 20°C vorgegeben werden (FIX). Somit erhält der Raumsensor über den Drehknopf und den Schalter die
Eigenschaft eines reinen Fernverstellers.
Diese Einstellung ist nur sinnvoll, wenn an der Kesselregelung „Raumeinfluss gleitend" eingestellt ist.
Anschluss zwischen ⊥ ⊥ ⊥ ⊥ und S
Wird das Raumfernbediengerät auf den Klemmen ⊥ und S angeschlossen, so werden die Schalterstellung des
Schiebeschalters und die Stellung des Potentiometers ignoriert. Es wird also nur die Raumtemperatur gemes-
sen.
manager-touch
Fachhandbuch eco
Anschluss Masse
Anschluss Raumfühler mit Potentiometer und Schiebeschalter
Anschluss Raumfühler
manager

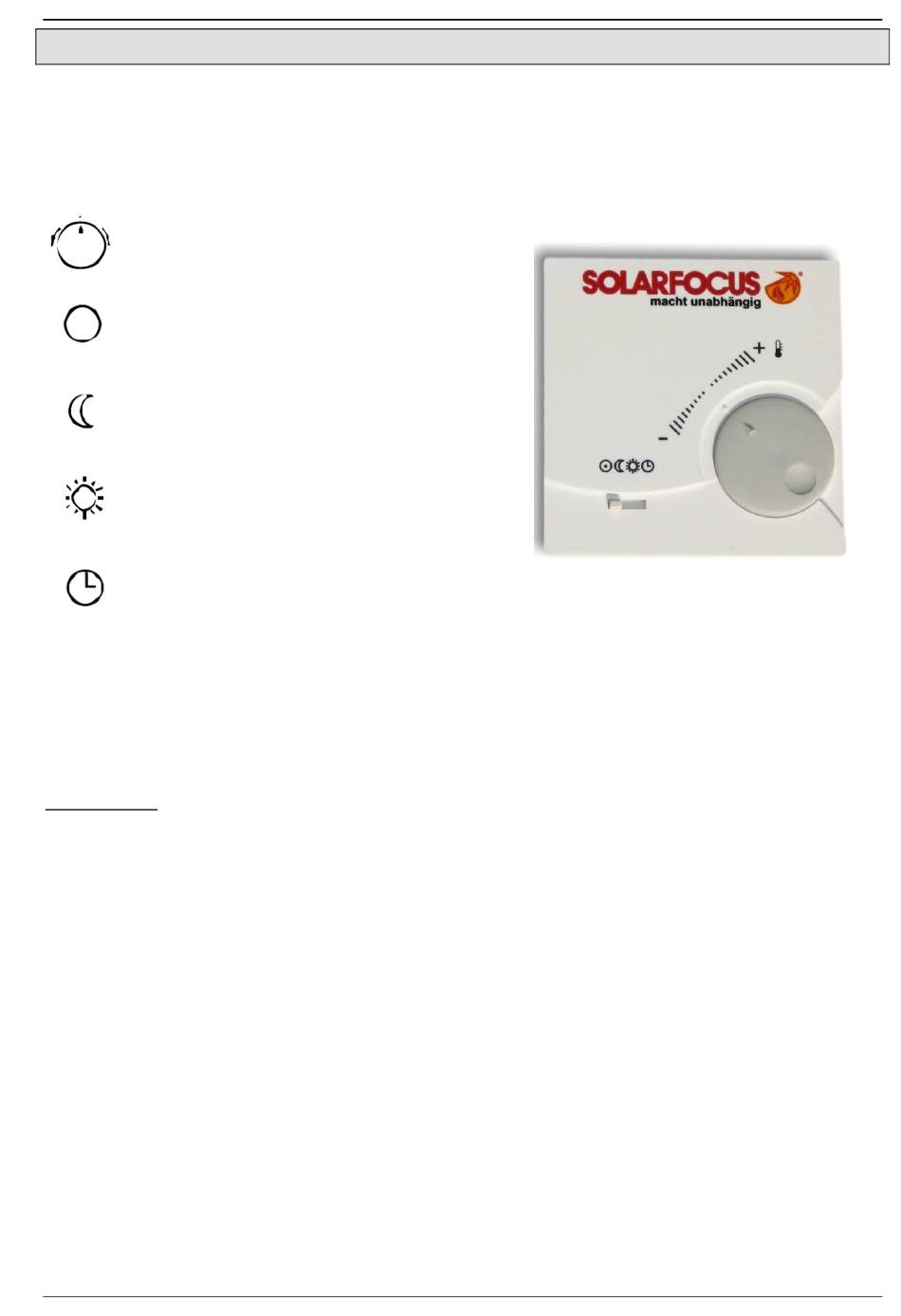

Abb. 4 Raumfernbediengerät
Raumfernbediengerät ecomanager
Seite 15
