SOLARFOCUS ecomanager-touch Handbuch

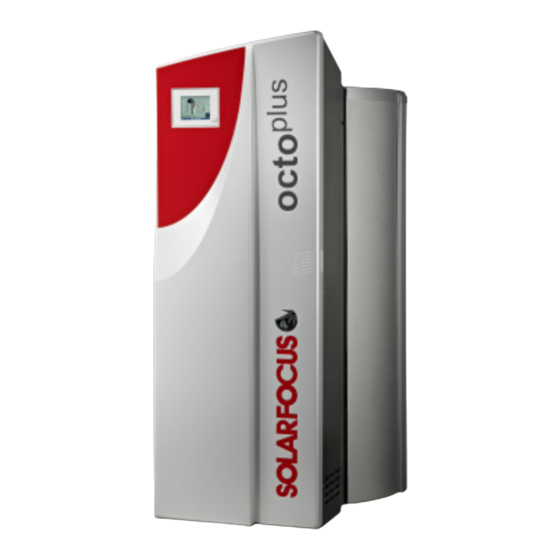

Heizkessel-regelung pellettop 70; pellettop 15; pellettop 25; octoplus
Vorschau ausblenden Andere Handbücher für ecomanager-touch:

Werbung

Quicklinks

Diese Anleitung herunterladen
top
pellet
70
top
pellet
15 / 25
plus
octo
manager-touch
Heizkessel-Regelung eco
DR-0039-DE
DE
Fachhandbuch
