SOLARFOCUS ecomanager-touch Bedienungsanleitung

DR-0180-DE / v11-231212
Regelung eco
SOLARFOCUS eco
1 Inhalt der Anleitung ......................................................... 1
2 Voraussetzungen ............................................................. 1
3 Die Modbus-TCP Schnittstelle ...................................... 1
4 Einstellungen in der Regelung eco
5 Input – Registerdaten (Ist – Werte) ............................... 3
6 Holding – Registerdaten (Soll – Werte) ...................... 12
1 Inhalt der Anleitung
Vorliegende Anleitung beschreibt die Modbus-TCP Re-
gisterdaten der SOLARFOCUS Regelung eco
, z.B. zur Kommunikation mit einer LOXONE Regelung.
Anwendungsbeispiel:
- Auslesen von Parametern aus der Regelung eco
touch
, zur Anzeige in LOXONE.
- Einlesen von Parameter Sollwert-Parametern in die
eco manager-touch , aus LOXONE.

Die Installation und Konfiguration dieser Funktion ist
kundenseitig vorzunehmen, d.h. nicht im Rahmen
der Inbetriebnahme- und Service-Tätigkeiten für Ihre
SOLARFOCUS (Heizungs)Anlage enthalten).
manager-touch
: Modbus TCP - Registerdaten

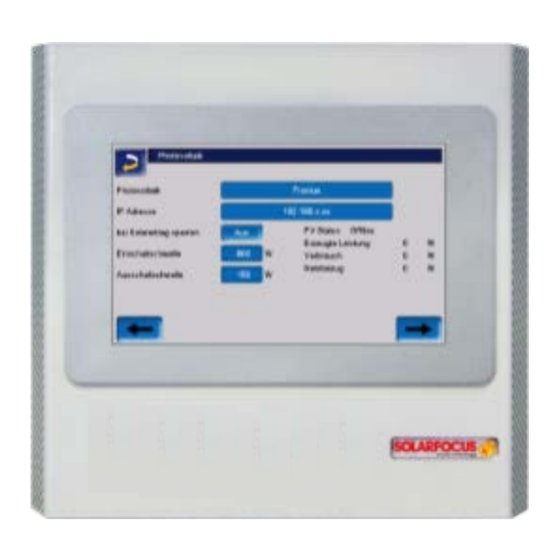

7" Display
manager-touch
manager-touch
............. 2
manager-touch
manager-
z.B. LOXONE Smart Home
2 Voraussetzungen
Voraussetzungen für die Verwendung der Funktionalität
TCP-Modbus:
manager-touch
eco Regelung mit 7" Display.
Erforderliche Software-Version der Regelung eco
touch :
Produkt
Heizkessel thermi
Heizkessel pellet
top
pellet touch
Regelzentrale eco
Wärmepumpe vamp
3 Die Modbus-TCP Schnittstelle
- Die Verbindung erfolgt über den Port 502 (Standardport
für Modbus-TCP).
- Der UnitIdentifier (UnitID) für die Verbindung mit dem
Slave ist 1.
- Um eine Verbindung mit dem Panel aufzubauen muss
nur die IP – Adresse der Steuerung bekannt sein. Über
den Master (Loxone-Config
dann die Verbindung hergestellt werden. Vorausset-
zung dafür ist, dass sich das Display und der Master im
selben Netzwerk befinden
[1] Hilfestellung zu Loxone-Config oder ähnlichen Programmen erhal-
ten Sie auf der Webseite des Anbieters bzw. in der Bedienungsan-
leitung des Mini – Servers, etc.
1 von 16
macht unabhängig
Software-Version
nator II touch ab V 19.072
elegance plus
, octo ,
ab V 19.050
manager-touch
ab V 19.050
air ab V 19.050
[1]
oder ähnliches ) kann
manager-
