9.

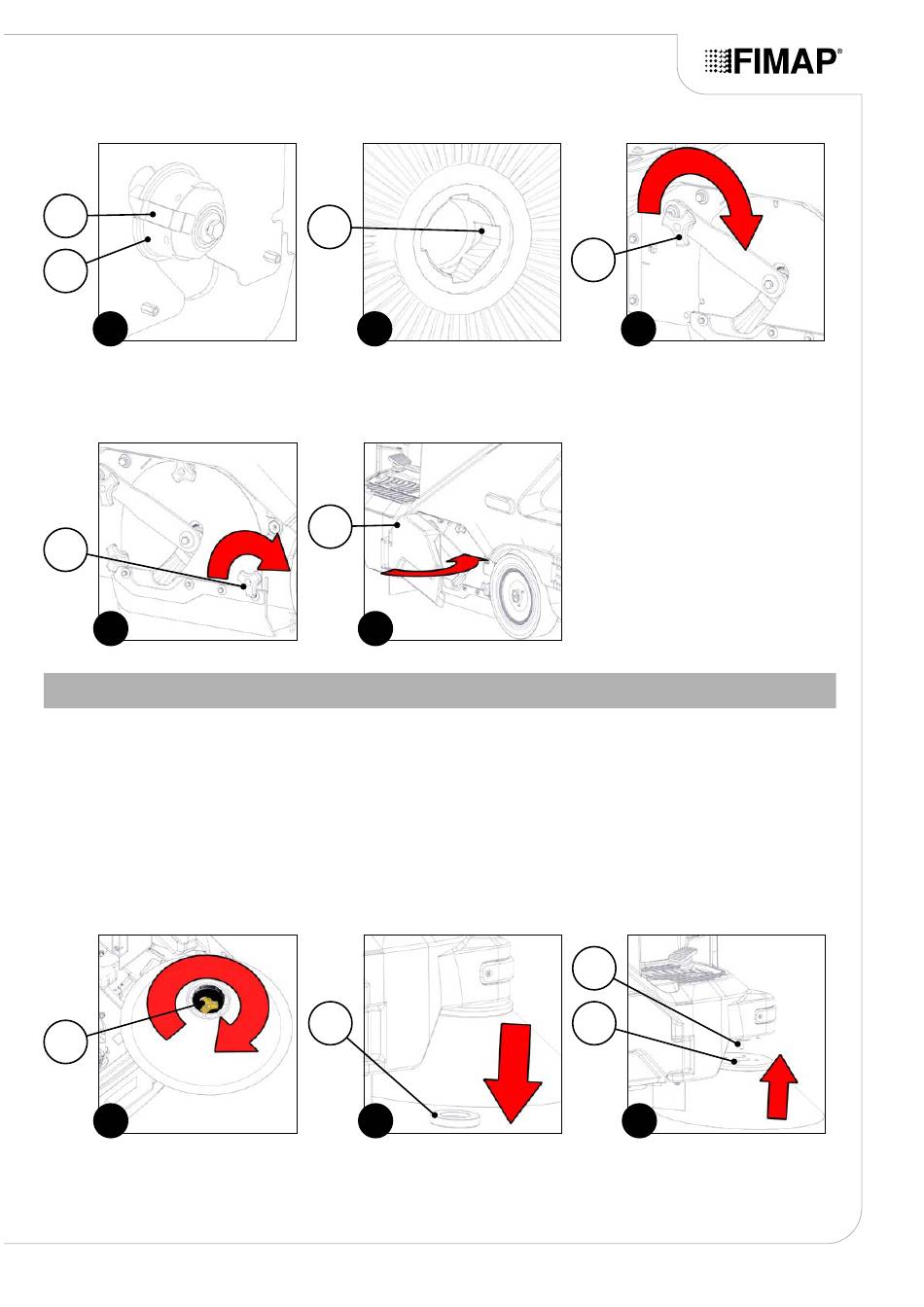

Schrauben Sie den Knauf (3) des Hubarms der Mittelbürste fest (Abb.12).
8
9
10
10. Schrauben Sie die Knäufe (2) des Inspektionsgehäuses der Mittelbürste fest (Abb.13).
11. Schließen Sie die linke Inspektionsklappe (1) (Abb. 14).
2
13
MONTAGE DER SEITENBÜRSTEN
Die Unversehrtheit der Seitenbürste gewährleistet eine bessere Reinigung des Bodens, was zu
Kosteneinsparungen führt und die Umweltverträglichkeit erhöht. Zum Austauschen der Seitenbürste gehen Sie wie
folgt vor:
1.
Positionieren Sie sich auf der rechten Seite der Maschine.
2.
Entfernen Sie durch Drehen im Uhrzeigersinn für die rechte Bürste und gegen den Uhrzeigersinn für die linke
Bürste den Knopf (1), der die Seitenbürste am Getriebemotor befestigt (Abb. 1).
3.
Entfernen Sie die Unterlegscheibe (2) des Feststellers der Seitenbürste (Abb. 2).
4.
Wechseln Sie die abgenutzte alte Bürste gegen die neue aus.
5.
Setzen Sie die Seitenbürste ein. Geben Sie acht, dass die Bolzen (3) in der Bürstenhalterung richtig in den
Bohrungen (4) in der Bürste positioniert werden (Abb. 3).
1
1
6.
Befestigen sie die Bürste mit dem Knopf (1) am Flansch. Denken Sie dabei daran die Unterlegscheibe (2)
zwischen Knopf und Flansch einzulegen.
7.
Nach der Montage mit der linken Bürste, falls vorhanden, fortfahren.
10
11
1
14
2
2
S.75
3
12
3
4
3
