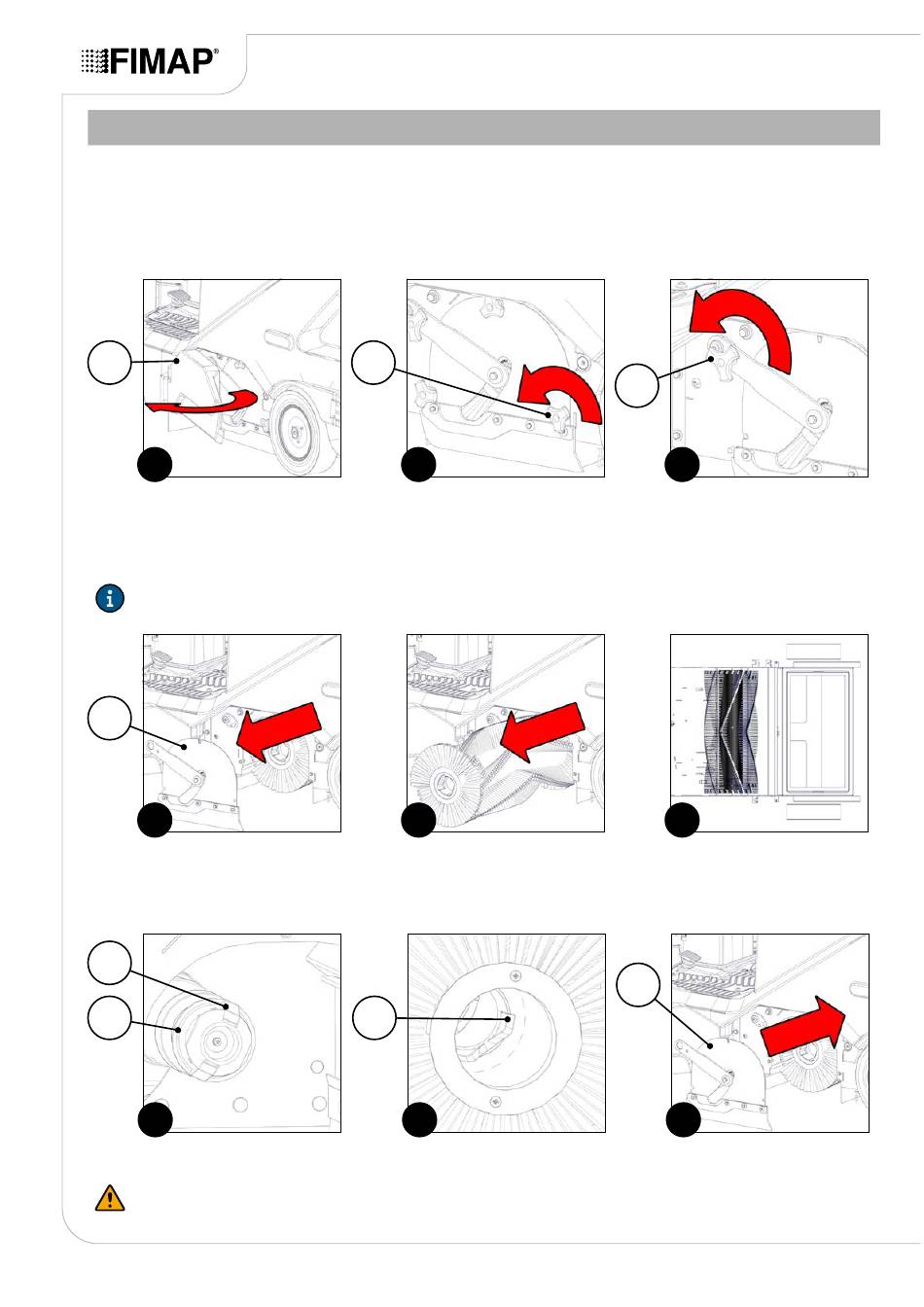

AUSTAUSCH DER MITTELBÜRSTE
Die Unversehrtheit der Mittelbürste gewährleistet eine bessere Reinigung des Bodens, was zu Kosteneinsparungen
führt und die Umweltverträglichkeit erhöht. Zum Austauschen der Mittelbürste gehen Sie wie folgt vor:
1.
Öffnen Sie die linke Inspektionsklappe (1) (Abb. 1).
2.
Lösen Sie die Knäufe (2) des Inspektionsgehäuses der Mittelbürste (Abb.2).
3.
Lösen Sie den Knauf (3) des Hubarms der Mittelbürste (Abb.3).
1
1
4.
Entfernen Sie das Inspektionsgehäuse (4) der Mittelbürste (Abb.4).
5.
Ziehen Sie die Bürste aus dem Tunnel im Maschinenrahmen (Abb.5).
6.
Wechseln Sie die abgenutzte alte Bürste gegen die neue aus.
HINWEIS: Damit sie richtig montiert ist, müssen die Spitzen an der Bürste einen Pfeil ˄ bilden, wenn sie von
oben in Vorwärtsfahrtrichtung betrachtet werden (Abb.6).
4
4
Drehen Sie die Bürste, bis die Befestigungshaken (5) im Antriebsschlepphaken (6) (Abb. 7), korrekt in die
7.
Schlitze (7) an der Bürste eingreifen (Abb. 8).
8.
Setzen Sie das Inspektionsgehäuse (4) der Mittelbürste ein (Abb.9).
5
6
7
ACHTUNG: Achen Sie besonders darauf, dass die Befestigungshaken (8) im Freilaufschlepphaken (9) (Abb.
10), korrekt in die Schlitze (10) an der Bürste eingreifen (Abb. 11).
2
2
5
7
8
S.74
3
3
6
4
9
