DIE BEDIENUNGS- UND WARTUNGSANLEITUNG LESEN
Konsolenfunktion
Mit der Konsole können Sie:
-
den Chopper auf ein individuelles Verhalten des Antriebmotors einstellen;
-
die elektrischen Werte und den Zustand des zum Antrieb gehörigen Elektroschaltkreises testen;
-
den Alarmtyp lesen, damit Sie die Störung richtig und problemlos erkennen können.
Verwendung der Konsole
Für die Inbetriebnahme der Konsole muss immer die nachstehende Reihenfolge eingehalten
werden:
1. DEN HAUPTSCHLÜSSEL der Maschine ABZIEHEN;

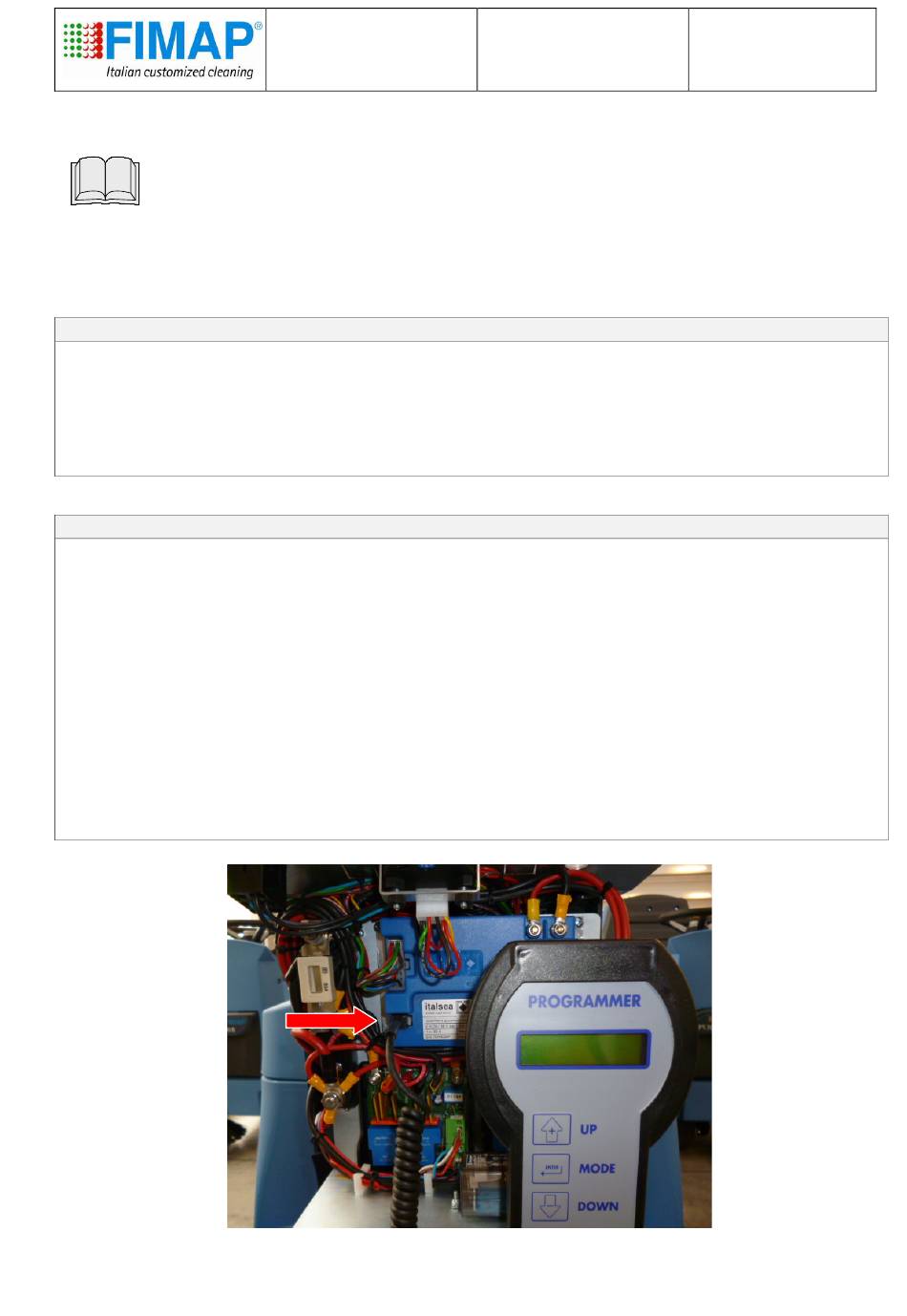

2. die Konsole an den entsprechenden Stecker anschließen (siehe Abbildung) und die richtige
Lage prüfen;
3. den Schlüssel einstecken und die Konsole in Betrieb nehmen;
4. aus allen Programmen aussteigen (Anzeige des Hauptschirms beim Einschalten) und DEN
HAUPTSCHLÜSSEL der Maschine ABZIEHEN;
5. den Konsolenstecker vom Stromnetz trennen.
DIE FALSCHE REIHENFOLGE DER ARBEITSSCHRITTE KANN LEICHT ZU EINER
FUNKTIONSSTÖRUNG DES CHOPPERS ODER DER KONSOLE FÜHREN
EINSTELLUNGEN
UND
ABNAHME
PROGRAMMIERUNGSKONSOLE
FS700 B – FS800 B
Dok.
10032657
Herausgegeben 04/2013
Ver.
AB
von
Seite
1
14
