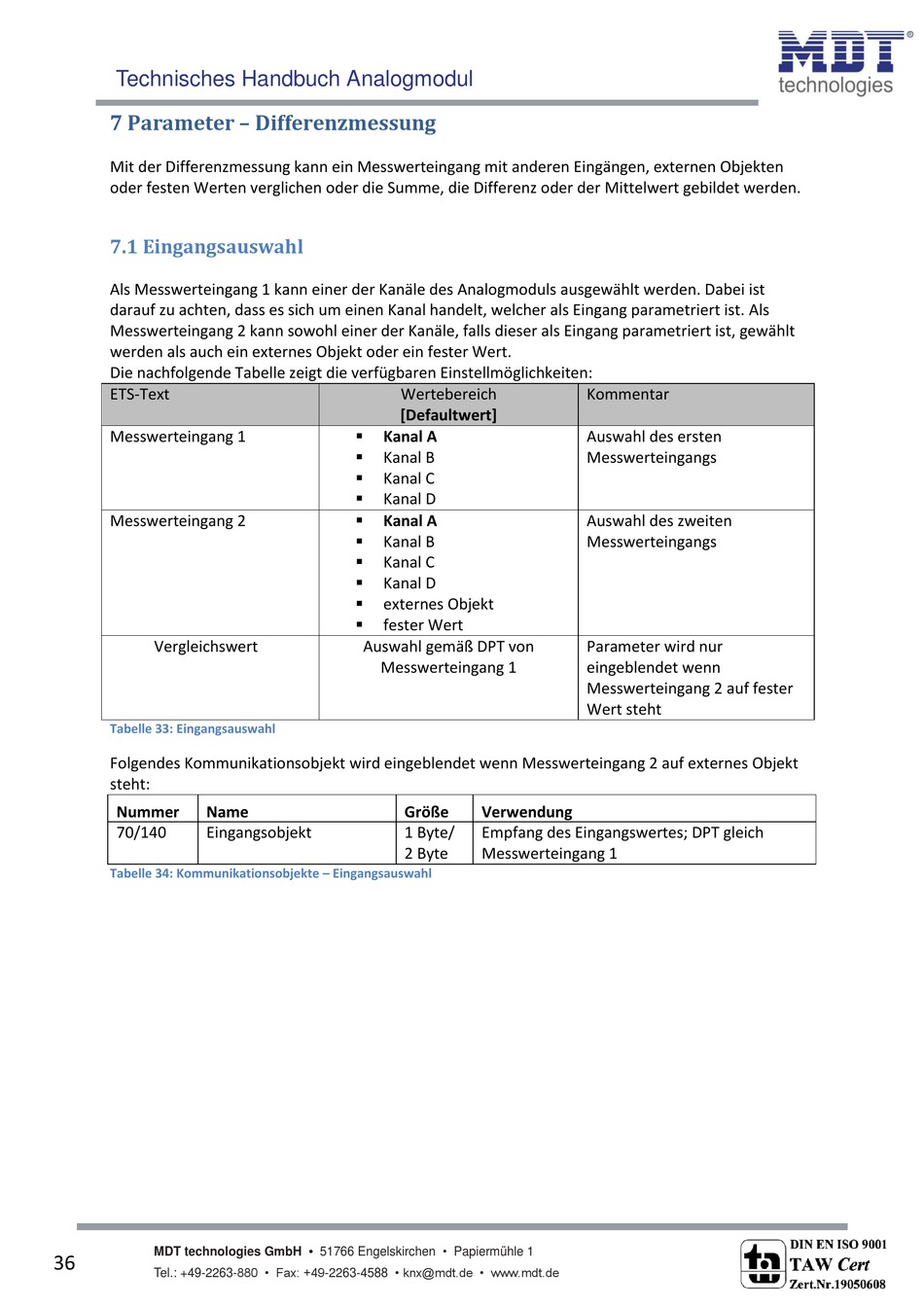

Technisches Handbuch Analogmodul
7 Parameter – Differenzmessung
Mit der Differenzmessung kann ein Messwerteingang mit anderen Eingängen, externen Objekten
oder festen Werten verglichen oder die Summe, die Differenz oder der Mittelwert gebildet werden.
7.1 Eingangsauswahl
Als Messwerteingang 1 kann einer der Kanäle des Analogmoduls ausgewählt werden. Dabei ist
darauf zu achten, dass es sich um einen Kanal handelt, welcher als Eingang parametriert ist. Als
Messwerteingang 2 kann sowohl einer der Kanäle, falls dieser als Eingang parametriert ist, gewählt
werden als auch ein externes Objekt oder ein fester Wert.
Die nachfolgende Tabelle zeigt die verfügbaren Einstellmöglichkeiten:
ETS-Text
Messwerteingang 1
Messwerteingang 2
Vergleichswert
Tabelle 33: Eingangsauswahl
Folgendes Kommunikationsobjekt wird eingeblendet wenn Messwerteingang 2 auf externes Objekt
steht:
Nummer
Name
70/140
Eingangsobjekt
Tabelle 34: Kommunikationsobjekte – Eingangsauswahl
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
36
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
Kanal A
Kanal B
Kanal C
Kanal D
Kanal A
Kanal B
Kanal C
Kanal D
externes Objekt
fester Wert
Auswahl gemäß DPT von
Messwerteingang 1
Größe
Verwendung
1 Byte/
Empfang des Eingangswertes; DPT gleich
2 Byte
Messwerteingang 1
Kommentar
Auswahl des ersten
Messwerteingangs
Auswahl des zweiten
Messwerteingangs
Parameter wird nur
eingeblendet wenn
Messwerteingang 2 auf fester
Wert steht
