Technisches Handbuch Analogmodul
6.1.2 Stellwertvorgabe über 1 Byte als Stufenschalter
Bei der Stellwertvorgabe über 1 Byte als Stufenschalter wird ein 0-100% Wert in verschiedene
Spannungsstufen umgesetzt. Sowohl die Spannungsstufen als auch die Umschaltschwellen sind
einstellbar. Es können bis zu 8 Spannungsstufen eingestellt werden. Die folgende Grafik verdeutlicht
diese Art der Ansteuerung für 6 Stufen mit den Werten 0V, 2V, 4,5V, 7V, 9V und 10V, sowie den
dazugehörigen Umschaltschwellen:

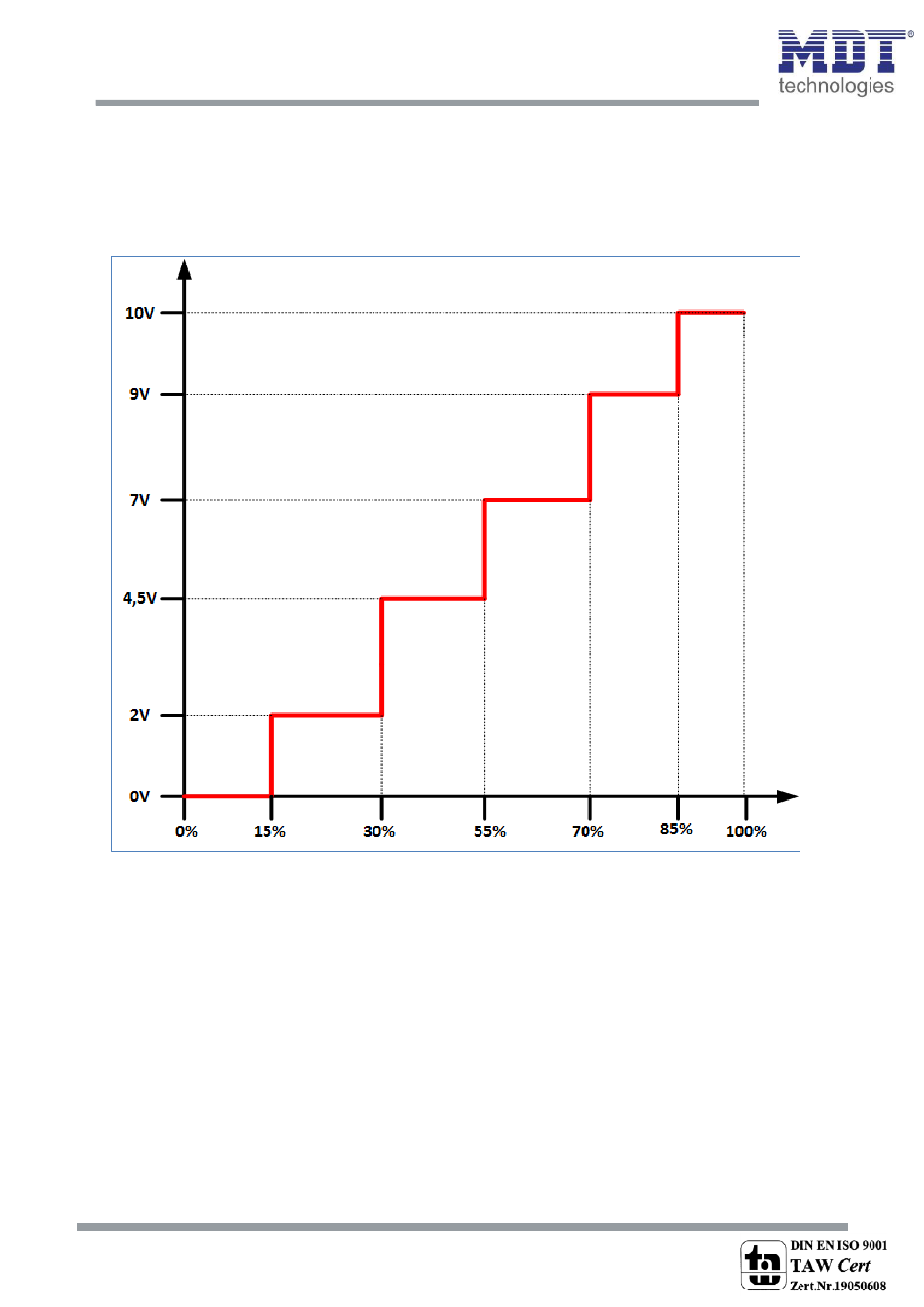

Abbildung 17: Stellwertvorgabe über 1 Byte als Stufenschalter
