Technisches Handbuch Analogmodul
5 Parameter - Eingang
5.1 Auswahl Sensortyp

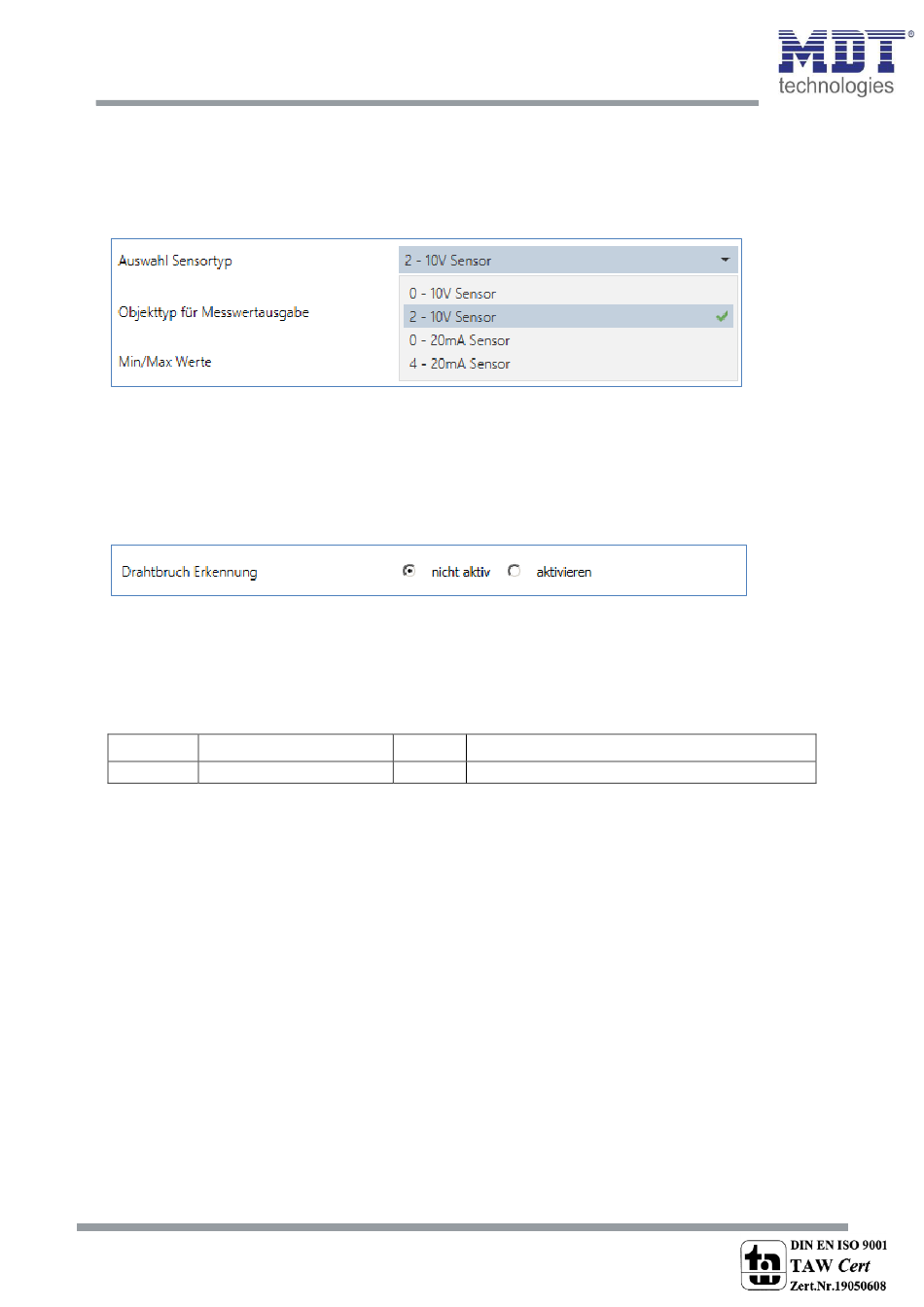

Das nachfolgende Bild zeigt die Einstellmöglichkeiten für den Sensortyp:
Abbildung 5: Auswahl Sensortyp
Der Sensortyp muss immer gemäß dem angeschlossenen Sensor parametriert werden um die
richtigen Messergebnisse zu erhalten.
5.2 Drahtbrucherkennung
Für 2-10V Sensoren sowie 4-20mA Sensoren kann eine Drahtbrucherkennung aktiviert werden:
Abbildung 6: Drahtbrucherkennung
Die Drahtbrucherkennung meldet über das dazugehörige Objekt einen Alarm(= Wert 1) wenn der
Minimalwert des Sensors (2V oder 4mA) unterschritten ist. Sobald ein Drahtbruch detektiert wurde
werden die Messwerte zu 0 gesetzt und der Eingang befindet sich solange im Fehlermodus bis der
Wert wieder die 2V/4mA überschreitet.
Die nachfolgende Tabelle zeigt das dazugehörige Kommunikationsobjekt:
Nummer
Name
1
Drahtbruch Alarm
Tabelle 4: Kommunikationsobjekte – Drahtbruch
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
12
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Größe
Verwendung
1 Bit
Senden eines Drahtbruchalarms
