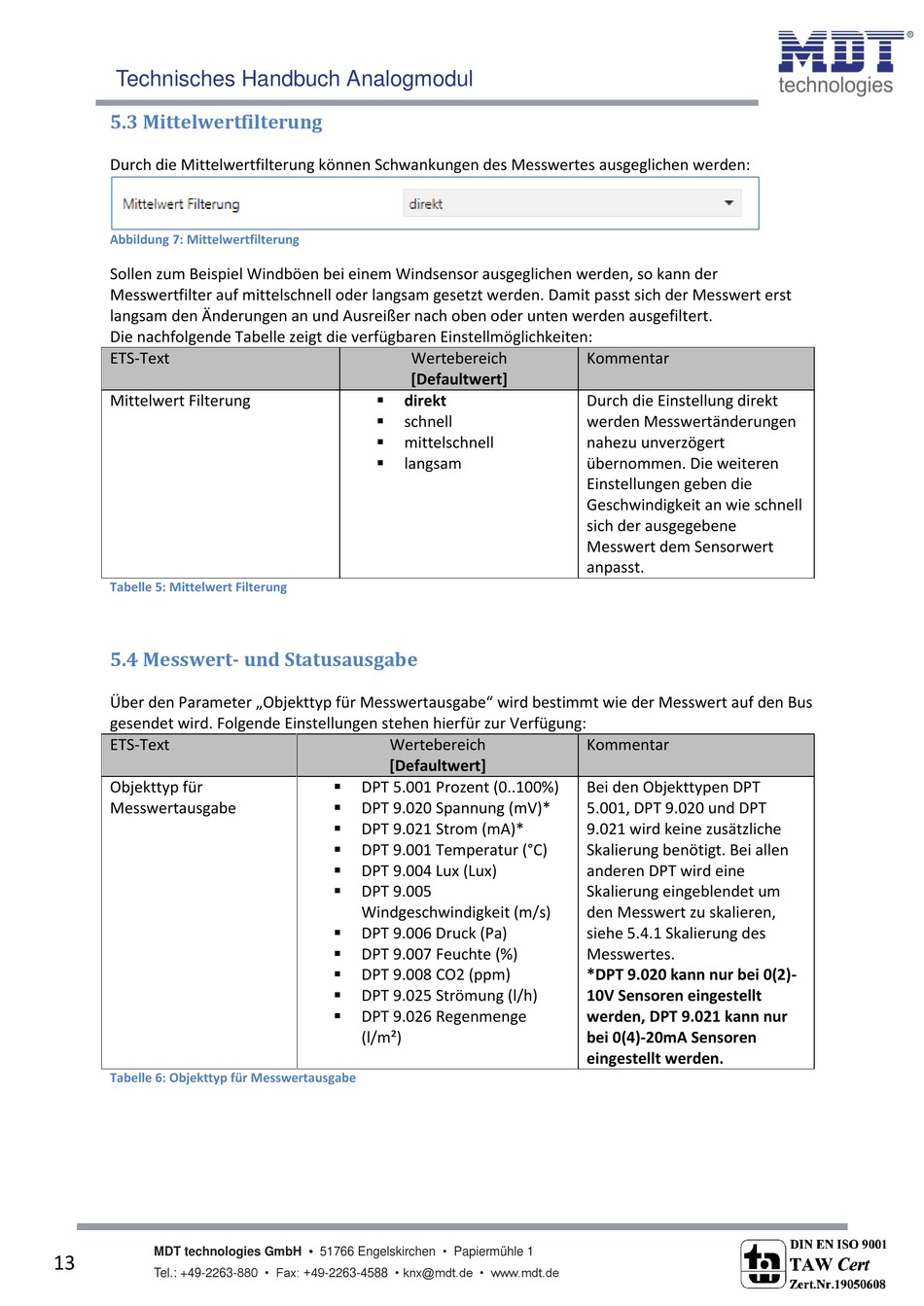

5.3 Mittelwertfilterung
Durch die Mittelwertfilterung können Schwankungen des Messwertes ausgeglichen werden:
Abbildung 7: Mittelwertfilterung
Sollen zum Beispiel Windböen bei einem Windsensor ausgeglichen werden, so kann der
Messwertfilter auf mittelschnell oder langsam gesetzt werden. Damit passt sich der Messwert erst
langsam den Änderungen an und Ausreißer nach oben oder unten werden ausgefiltert.
Die nachfolgende Tabelle zeigt die verfügbaren Einstellmöglichkeiten:
ETS-Text
Mittelwert Filterung
Tabelle 5: Mittelwert Filterung
5.4 Messwert- und Statusausgabe
Über den Parameter „Objekttyp für Messwertausgabe" wird bestimmt wie der Messwert auf den Bus
gesendet wird. Folgende Einstellungen stehen hierfür zur Verfügung:
ETS-Text
Objekttyp für
Messwertausgabe
Tabelle 6: Objekttyp für Messwertausgabe
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
13
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
direkt
schnell
mittelschnell
langsam
Wertebereich
[Defaultwert]
DPT 5.001 Prozent (0..100%)
DPT 9.020 Spannung (mV)*
DPT 9.021 Strom (mA)*
DPT 9.001 Temperatur (°C)
DPT 9.004 Lux (Lux)
DPT 9.005
Windgeschwindigkeit (m/s)
DPT 9.006 Druck (Pa)
DPT 9.007 Feuchte (%)
DPT 9.008 CO2 (ppm)
DPT 9.025 Strömung (l/h)
DPT 9.026 Regenmenge
(l/m²)
Kommentar
Durch die Einstellung direkt
werden Messwertänderungen
nahezu unverzögert
übernommen. Die weiteren
Einstellungen geben die
Geschwindigkeit an wie schnell
sich der ausgegebene
Messwert dem Sensorwert
anpasst.
Kommentar
Bei den Objekttypen DPT
5.001, DPT 9.020 und DPT
9.021 wird keine zusätzliche
Skalierung benötigt. Bei allen
anderen DPT wird eine
Skalierung eingeblendet um
den Messwert zu skalieren,
siehe 5.4.1 Skalierung des
Messwertes.
*DPT 9.020 kann nur bei 0(2)-
10V Sensoren eingestellt
werden, DPT 9.021 kann nur
bei 0(4)-20mA Sensoren
eingestellt werden.
