Technisches Handbuch Analogmodul
4 Kanalauswahl & allgemeine Einstellungen
4.1 Allgemeine Einstellungen

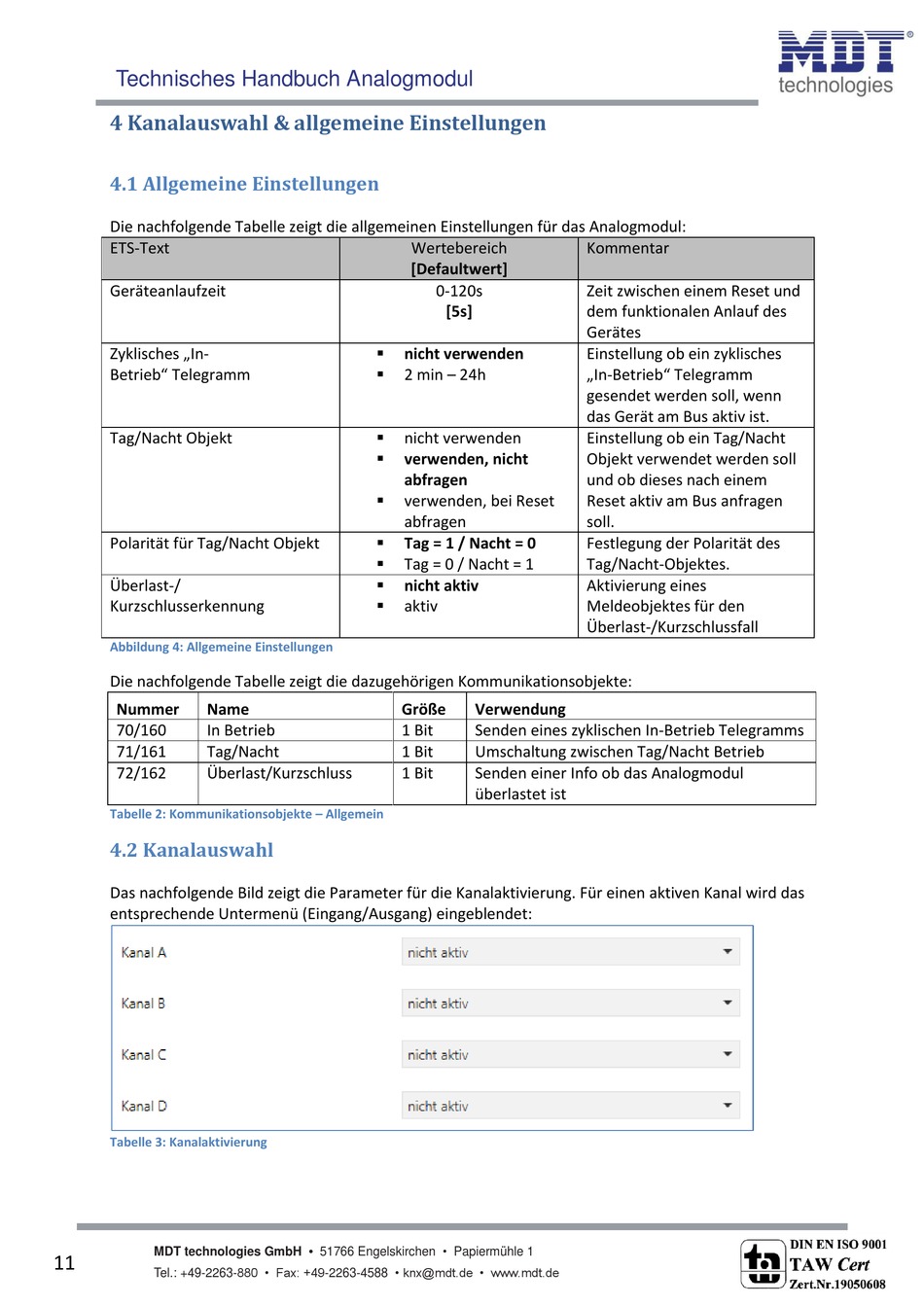

Die nachfolgende Tabelle zeigt die allgemeinen Einstellungen für das Analogmodul:
ETS-Text
Geräteanlaufzeit
Zyklisches „In-
Betrieb" Telegramm
Tag/Nacht Objekt
Polarität für Tag/Nacht Objekt
Überlast-/
Kurzschlusserkennung
Abbildung 4: Allgemeine Einstellungen
Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nummer
Name
70/160
In Betrieb
71/161
Tag/Nacht
72/162
Überlast/Kurzschluss
Tabelle 2: Kommunikationsobjekte – Allgemein
4.2 Kanalauswahl
Das nachfolgende Bild zeigt die Parameter für die Kanalaktivierung. Für einen aktiven Kanal wird das
entsprechende Untermenü (Eingang/Ausgang) eingeblendet:
Tabelle 3: Kanalaktivierung
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
11
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
0-120s
[5s]
nicht verwenden
2 min – 24h
nicht verwenden
verwenden, nicht
abfragen
verwenden, bei Reset
abfragen
Tag = 1 / Nacht = 0
Tag = 0 / Nacht = 1
nicht aktiv
aktiv
Größe
Verwendung
1 Bit
Senden eines zyklischen In-Betrieb Telegramms
1 Bit
Umschaltung zwischen Tag/Nacht Betrieb
1 Bit
Senden einer Info ob das Analogmodul
überlastet ist
Kommentar
Zeit zwischen einem Reset und
dem funktionalen Anlauf des
Gerätes
Einstellung ob ein zyklisches
„In-Betrieb" Telegramm
gesendet werden soll, wenn
das Gerät am Bus aktiv ist.
Einstellung ob ein Tag/Nacht
Objekt verwendet werden soll
und ob dieses nach einem
Reset aktiv am Bus anfragen
soll.
Festlegung der Polarität des
Tag/Nacht-Objektes.
Aktivierung eines
Meldeobjektes für den
Überlast-/Kurzschlussfall
