Technisches Handbuch Analogmodul

5.4.1 Skalierung des Messwertes

Um das Analogmodul an den vorliegenden Sensortyp anzupassen muss die Messwertausgabe bei
physikalischen Werten skaliert werden. Dafür wird bei physikalischen Messgrößen eine Skalierung
eingeblendet:

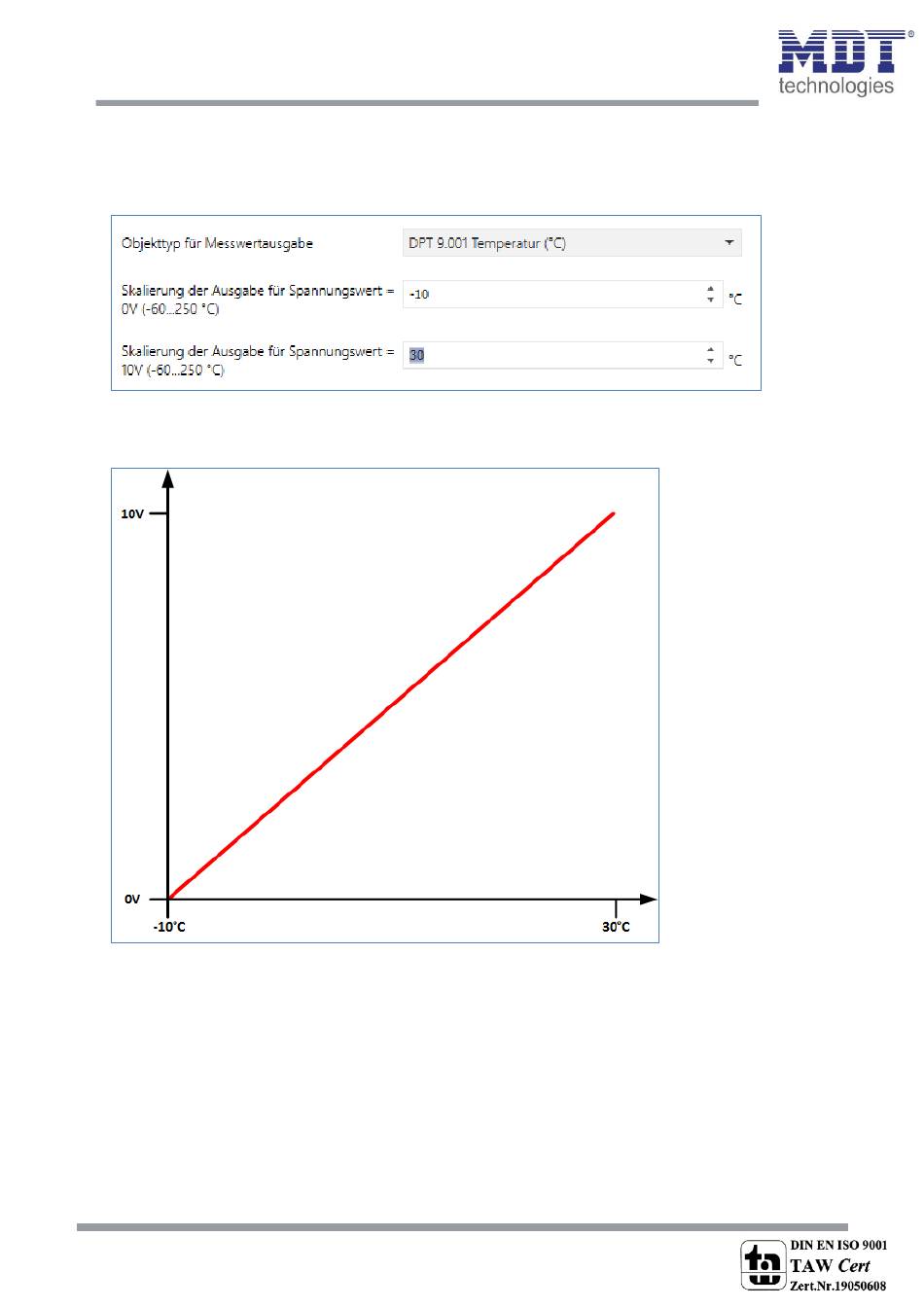

Abbildung 8: Messwertskalierung

Durch die Skalierung rechnet das Analogmodul den Spannungswert in das dazugehörige physikalische
Äquivalent nach einer linearen Beziehung um. Dies verdeutlicht die nachfolgende Grafik:

Abbildung 9: Grafik Messwertskalierung
