Technisches Handbuch Analogmodul

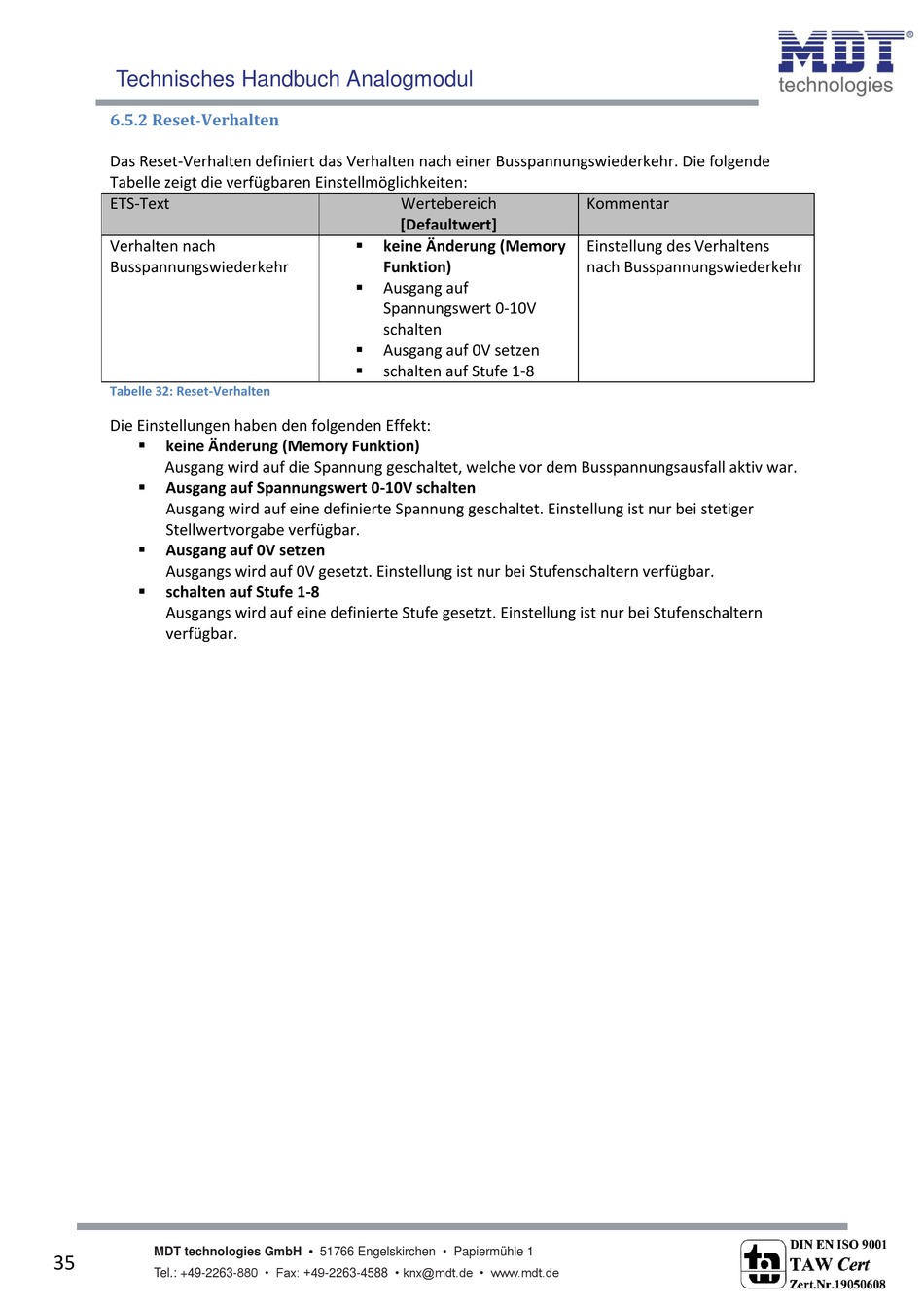

6.5.2 Reset-Verhalten
Das Reset-Verhalten definiert das Verhalten nach einer Busspannungswiederkehr. Die folgende
Tabelle zeigt die verfügbaren Einstellmöglichkeiten:
ETS-Text
Verhalten nach
Busspannungswiederkehr
Tabelle 32: Reset-Verhalten
Die Einstellungen haben den folgenden Effekt:
keine Änderung (Memory Funktion)
Ausgang wird auf die Spannung geschaltet, welche vor dem Busspannungsausfall aktiv war.
Ausgang auf Spannungswert 0-10V schalten
Ausgang wird auf eine definierte Spannung geschaltet. Einstellung ist nur bei stetiger
Stellwertvorgabe verfügbar.
Ausgang auf 0V setzen
Ausgangs wird auf 0V gesetzt. Einstellung ist nur bei Stufenschaltern verfügbar.
schalten auf Stufe 1-8
Ausgangs wird auf eine definierte Stufe gesetzt. Einstellung ist nur bei Stufenschaltern
verfügbar.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
35
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
keine Änderung (Memory
Funktion)
Ausgang auf
Spannungswert 0-10V
schalten
Ausgang auf 0V setzen
schalten auf Stufe 1-8
Kommentar
Einstellung des Verhaltens
nach Busspannungswiederkehr
