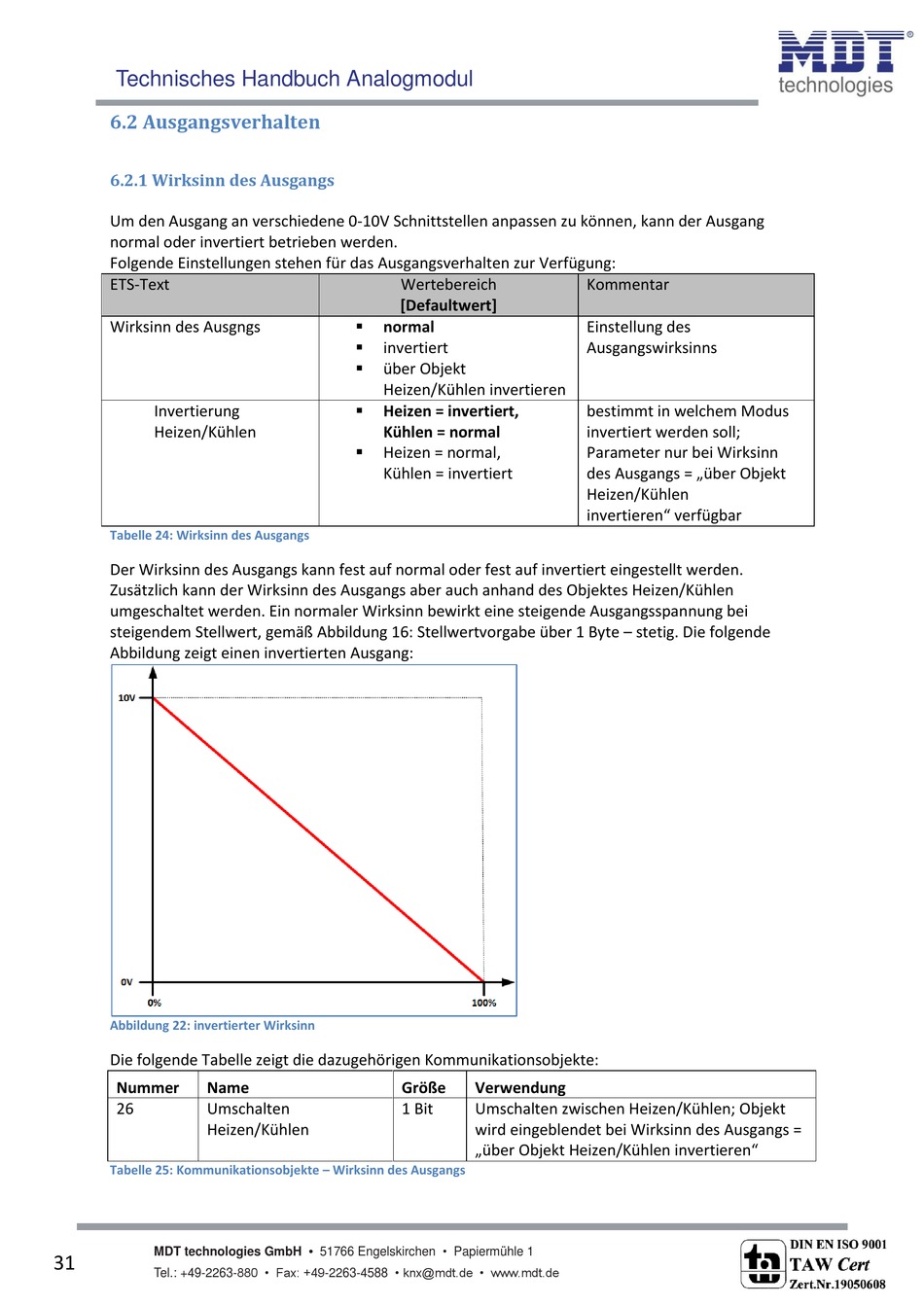

Technisches Handbuch Analogmodul

6.2 Ausgangsverhalten

6.2.1 Wirksinn des Ausgangs

Um den Ausgang an verschiedene 0-10V Schnittstellen anpassen zu können, kann der Ausgang
normal oder invertiert betrieben werden.
Folgende Einstellungen stehen für das Ausgangsverhalten zur Verfügung:
ETS-Text
Wirksinn des Ausgngs
Invertierung
Heizen/Kühlen
Tabelle 24: Wirksinn des Ausgangs
Der Wirksinn des Ausgangs kann fest auf normal oder fest auf invertiert eingestellt werden.
Zusätzlich kann der Wirksinn des Ausgangs aber auch anhand des Objektes Heizen/Kühlen
umgeschaltet werden. Ein normaler Wirksinn bewirkt eine steigende Ausgangsspannung bei
steigendem Stellwert, gemäß Abbildung 16: Stellwertvorgabe über 1 Byte – stetig. Die folgende
Abbildung zeigt einen invertierten Ausgang:

Abbildung 22: invertierter Wirksinn

Die folgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nummer Name
26 Umschalten
Heizen/Kühlen
Tabelle 25: Kommunikationsobjekte – Wirksinn des Ausgangs
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
31
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]

normal

invertiert

über Objekt
Heizen/Kühlen invertieren

Heizen = invertiert,
Kühlen = normal

Heizen = normal,
Kühlen = invertiert
Größe Verwendung
1 Bit Umschalten zwischen Heizen/Kühlen; Objekt
wird eingeblendet bei Wirksinn des Ausgangs =
„über Objekt Heizen/Kühlen invertieren"
Kommentar
Einstellung des
Ausgangswirksinns
bestimmt in welchem Modus
invertiert werden soll;
Parameter nur bei Wirksinn
des Ausgangs = „über Objekt
Heizen/Kühlen
invertieren" verfügbar
