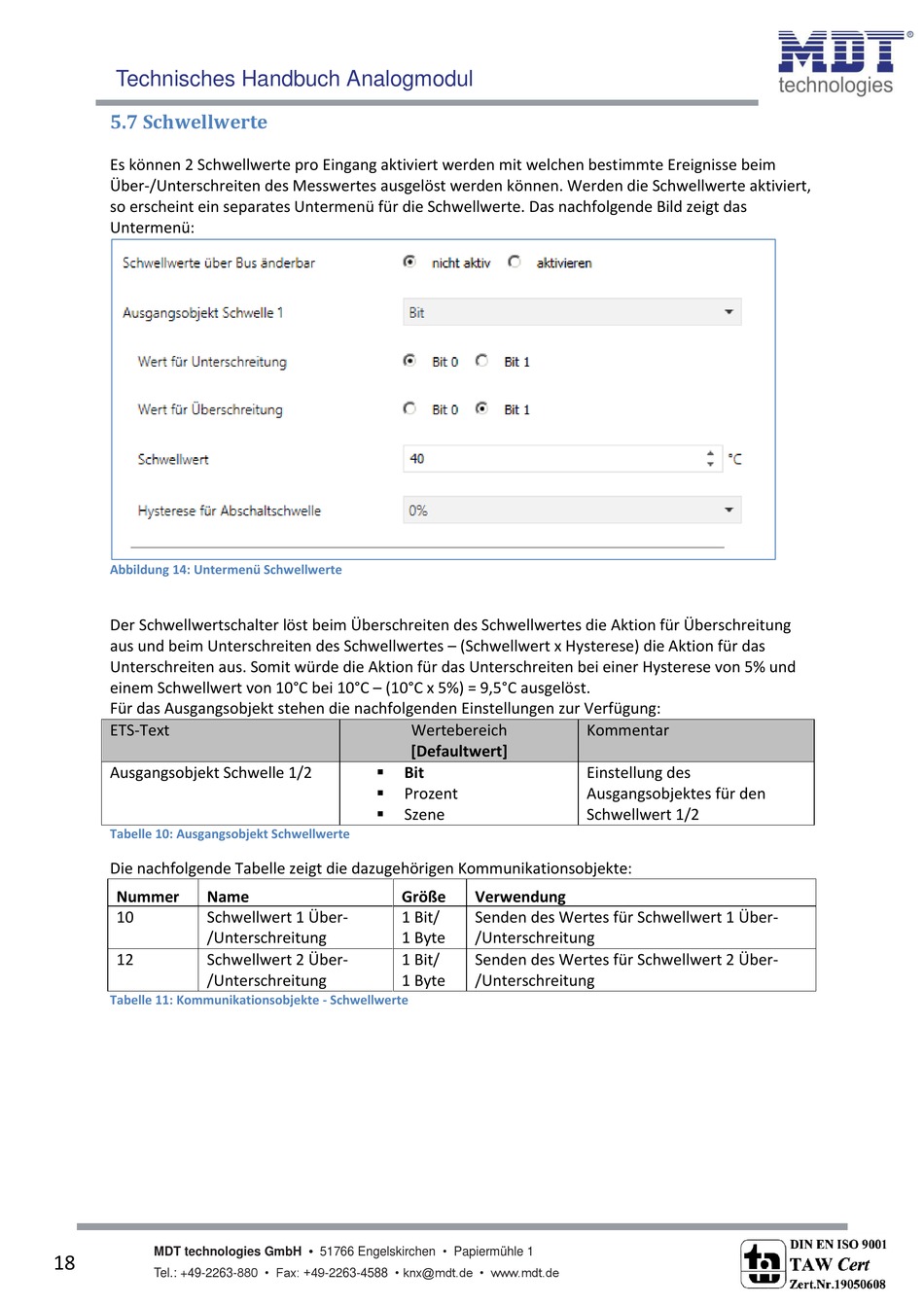

Technisches Handbuch Analogmodul
5.7 Schwellwerte
Es können 2 Schwellwerte pro Eingang aktiviert werden mit welchen bestimmte Ereignisse beim
Über-/Unterschreiten des Messwertes ausgelöst werden können. Werden die Schwellwerte aktiviert,
so erscheint ein separates Untermenü für die Schwellwerte. Das nachfolgende Bild zeigt das
Untermenü:
Abbildung 14: Untermenü Schwellwerte
Der Schwellwertschalter löst beim Überschreiten des Schwellwertes die Aktion für Überschreitung
aus und beim Unterschreiten des Schwellwertes – (Schwellwert x Hysterese) die Aktion für das
Unterschreiten aus. Somit würde die Aktion für das Unterschreiten bei einer Hysterese von 5% und
einem Schwellwert von 10°C bei 10°C – (10°C x 5%) = 9,5°C ausgelöst.
Für das Ausgangsobjekt stehen die nachfolgenden Einstellungen zur Verfügung:
ETS-Text
Ausgangsobjekt Schwelle 1/2
Tabelle 10: Ausgangsobjekt Schwellwerte
Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nummer
Name
10
Schwellwert 1 Über-
/Unterschreitung
12
Schwellwert 2 Über-
/Unterschreitung
Tabelle 11: Kommunikationsobjekte - Schwellwerte
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
18
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
Bit
Prozent
Szene
Größe
Verwendung
1 Bit/
Senden des Wertes für Schwellwert 1 Über-
1 Byte
/Unterschreitung
1 Bit/
Senden des Wertes für Schwellwert 2 Über-
1 Byte
/Unterschreitung
Kommentar
Einstellung des
Ausgangsobjektes für den
Schwellwert 1/2
