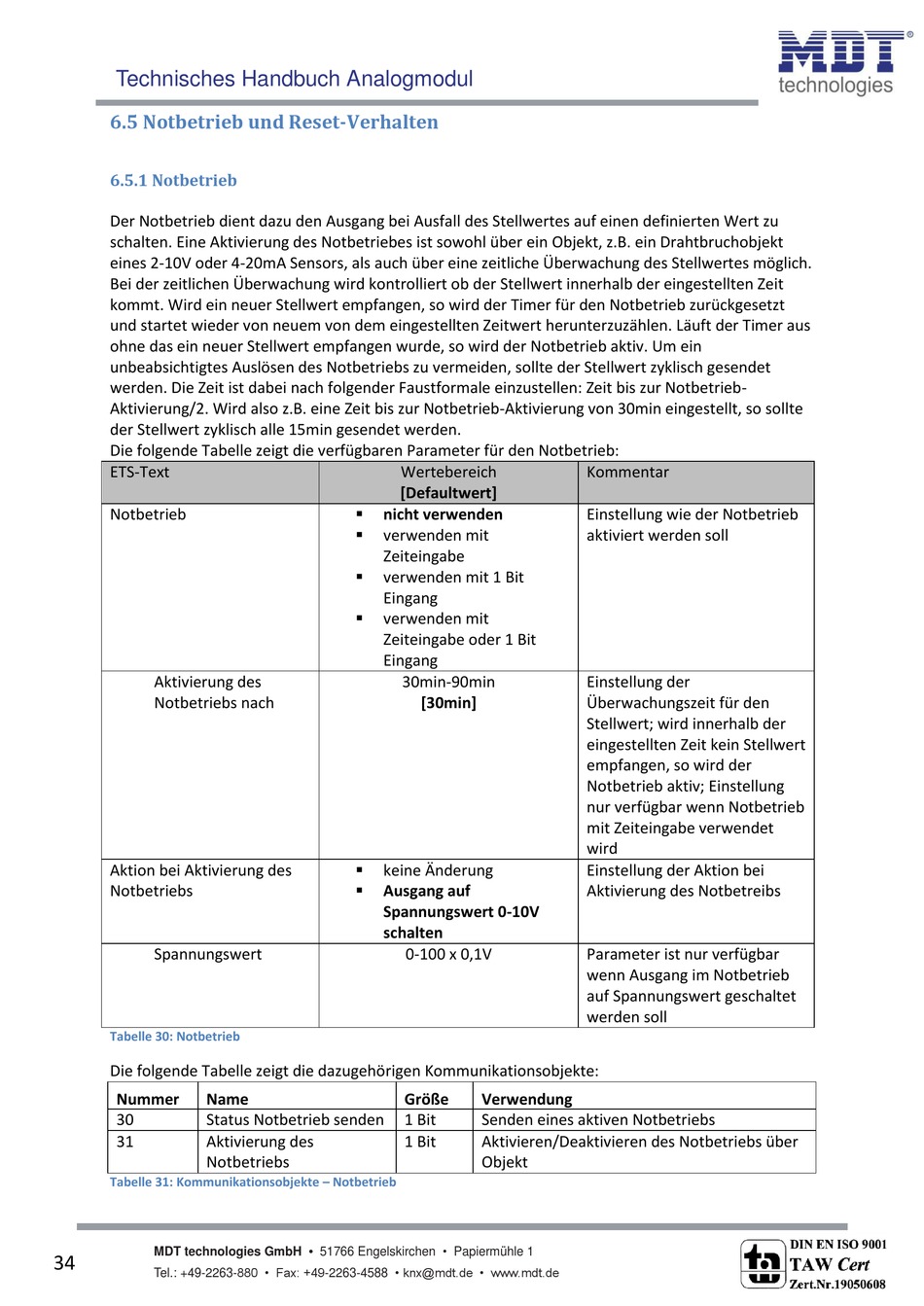

Technisches Handbuch Analogmodul
6.5 Notbetrieb und Reset-Verhalten
6.5.1 Notbetrieb
Der Notbetrieb dient dazu den Ausgang bei Ausfall des Stellwertes auf einen definierten Wert zu
schalten. Eine Aktivierung des Notbetriebes ist sowohl über ein Objekt, z.B. ein Drahtbruchobjekt
eines 2-10V oder 4-20mA Sensors, als auch über eine zeitliche Überwachung des Stellwertes möglich.
Bei der zeitlichen Überwachung wird kontrolliert ob der Stellwert innerhalb der eingestellten Zeit
kommt. Wird ein neuer Stellwert empfangen, so wird der Timer für den Notbetrieb zurückgesetzt
und startet wieder von neuem von dem eingestellten Zeitwert herunterzuzählen. Läuft der Timer aus
ohne das ein neuer Stellwert empfangen wurde, so wird der Notbetrieb aktiv. Um ein
unbeabsichtigtes Auslösen des Notbetriebs zu vermeiden, sollte der Stellwert zyklisch gesendet
werden. Die Zeit ist dabei nach folgender Faustformale einzustellen: Zeit bis zur Notbetrieb-
Aktivierung/2. Wird also z.B. eine Zeit bis zur Notbetrieb-Aktivierung von 30min eingestellt, so sollte
der Stellwert zyklisch alle 15min gesendet werden.
Die folgende Tabelle zeigt die verfügbaren Parameter für den Notbetrieb:
ETS-Text
Notbetrieb
Aktivierung des
Notbetriebs nach
Aktion bei Aktivierung des
Notbetriebs
Spannungswert
Tabelle 30: Notbetrieb
Die folgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nummer
Name
30
Status Notbetrieb senden
31
Aktivierung des
Notbetriebs
Tabelle 31: Kommunikationsobjekte – Notbetrieb
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
34
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
nicht verwenden
verwenden mit
Zeiteingabe
verwenden mit 1 Bit
Eingang
verwenden mit
Zeiteingabe oder 1 Bit
Eingang
30min-90min
[30min]
keine Änderung
Ausgang auf
Spannungswert 0-10V
schalten
0-100 x 0,1V
Größe
Verwendung
1 Bit
Senden eines aktiven Notbetriebs
1 Bit
Aktivieren/Deaktivieren des Notbetriebs über
Objekt
Kommentar
Einstellung wie der Notbetrieb
aktiviert werden soll
Einstellung der
Überwachungszeit für den
Stellwert; wird innerhalb der
eingestellten Zeit kein Stellwert
empfangen, so wird der
Notbetrieb aktiv; Einstellung
nur verfügbar wenn Notbetrieb
mit Zeiteingabe verwendet
wird
Einstellung der Aktion bei
Aktivierung des Notbetreibs
Parameter ist nur verfügbar
wenn Ausgang im Notbetrieb
auf Spannungswert geschaltet
werden soll
