Technisches Handbuch Analogmodul
Modus: 1 Bit Eingänge

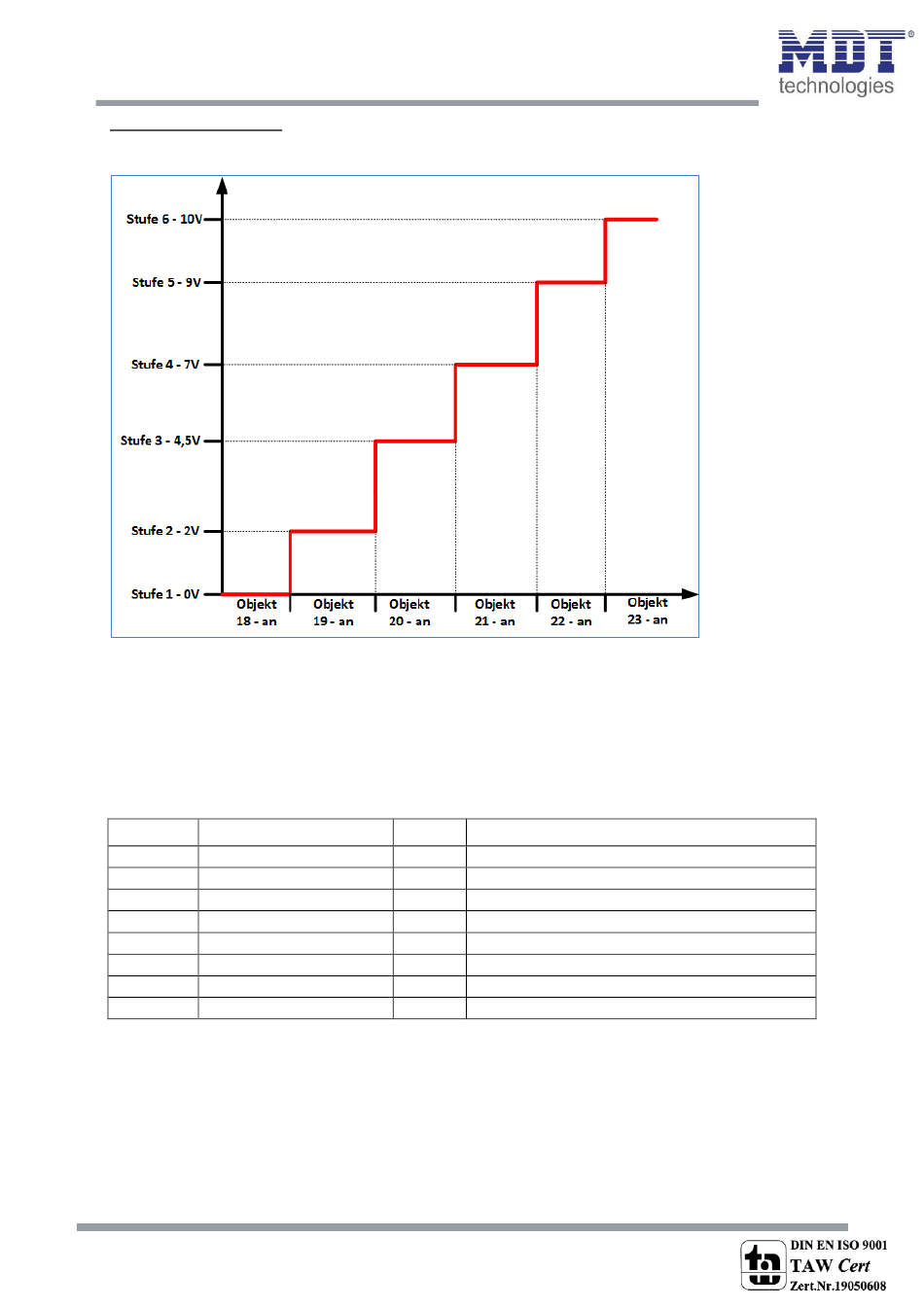

Das nachfolgende Bild zeigt die Ansteuerung über 1 Bit Eingänge:
Abbildung 20: Stellwertvorgabe über 1 Bit Eingänge
Bei der Ansteuerung über 1 Bit Eingänge wird für jede aktive Stufe ein Kommunikationsobjekt
eingeblendet. Werden, wie in obiger Abbildung dargestellt, 6 Stufen aktiviert, so werden 6 Objekte
für die Stufen 1-6 eingeblendet. Die Stufen können dann einfach mit einem An-Befehl eingeschaltet
werden. Es ist immer die als letztes beschriebene Stufe aktiv und alle anderen Stufen werden
daraufhin abgeschaltet. Ist z.B. die Stufe 3 aktiv und die Stufe 6 bekommt einen An-Befehl, so
schaltet das Analogmodul auf die Ausgangsspannung für Stufe 6 und alle anderen Stufen sind inaktiv.
Die folgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nummer Name
18 Stufe 1
19 Stufe 2
20 Stufe 3
21 Stufe 4
22 Stufe 5
23 Stufe 6
24 Stufe 7
25 Stufe 8
Tabelle 22: Kommunikationsobjekte - Stellwertvorgabe über 1 Bit Eingänge
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
29
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Größe Verwendung
1 Bit Schalten der Stufe 1
1 Bit Schalten der Stufe 2
1 Bit Schalten der Stufe 3
1 Bit Schalten der Stufe 4
1 Bit Schalten der Stufe 5
1 Bit Schalten der Stufe 6
1 Bit Schalten der Stufe 7
1 Bit Schalten der Stufe 8
