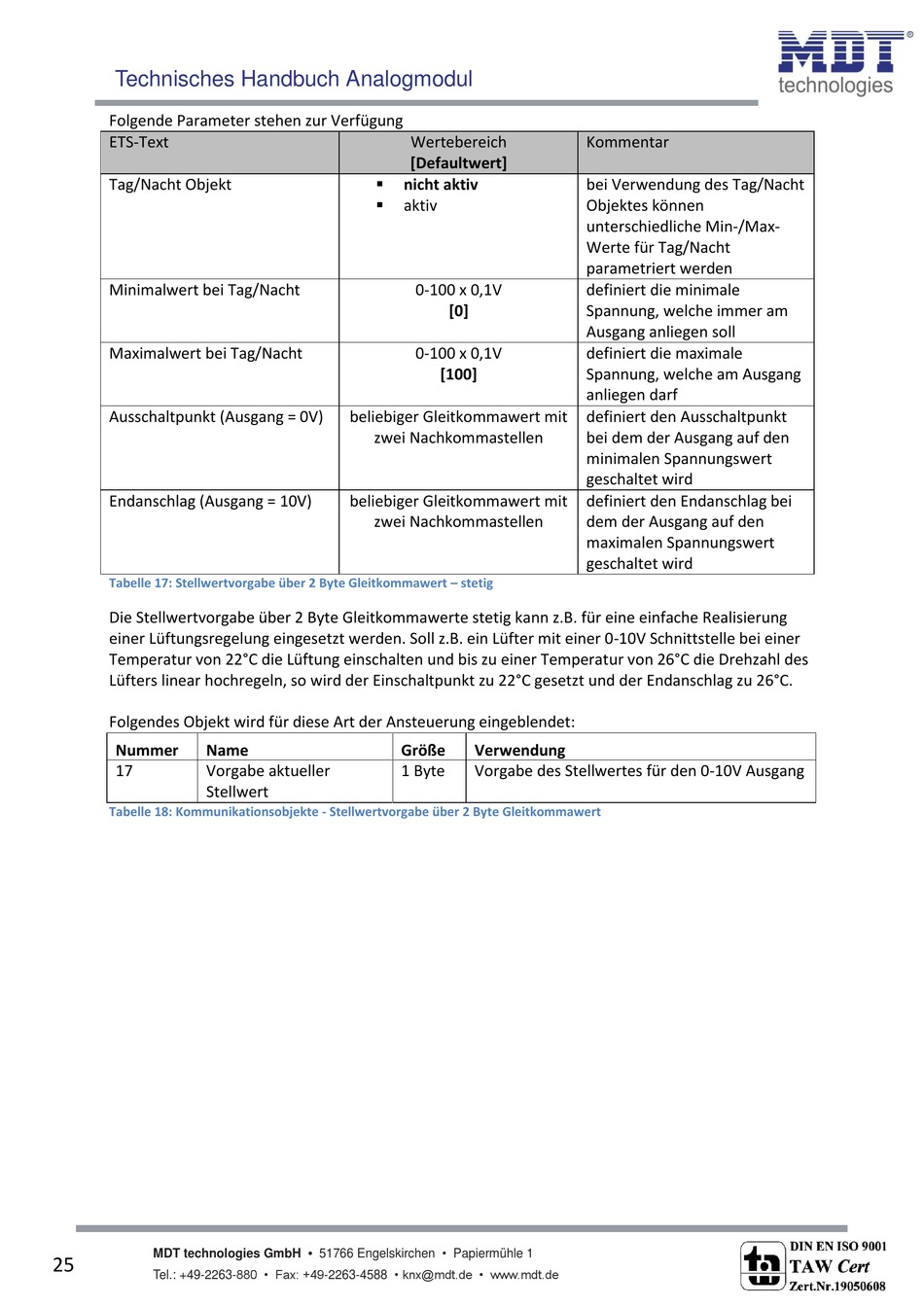

Technisches Handbuch Analogmodul
Folgende Parameter stehen zur Verfügung
ETS-Text
Tag/Nacht Objekt
Minimalwert bei Tag/Nacht
Maximalwert bei Tag/Nacht
Ausschaltpunkt (Ausgang = 0V)
Endanschlag (Ausgang = 10V)
Tabelle 17: Stellwertvorgabe über 2 Byte Gleitkommawert – stetig
Die Stellwertvorgabe über 2 Byte Gleitkommawerte stetig kann z.B. für eine einfache Realisierung
einer Lüftungsregelung eingesetzt werden. Soll z.B. ein Lüfter mit einer 0-10V Schnittstelle bei einer
Temperatur von 22°C die Lüftung einschalten und bis zu einer Temperatur von 26°C die Drehzahl des
Lüfters linear hochregeln, so wird der Einschaltpunkt zu 22°C gesetzt und der Endanschlag zu 26°C.
Folgendes Objekt wird für diese Art der Ansteuerung eingeblendet:
Nummer
Name
17
Vorgabe aktueller
Stellwert
Tabelle 18: Kommunikationsobjekte - Stellwertvorgabe über 2 Byte Gleitkommawert
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
25
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
nicht aktiv
aktiv
0-100 x 0,1V
[0]
0-100 x 0,1V
[100]
beliebiger Gleitkommawert mit
zwei Nachkommastellen
beliebiger Gleitkommawert mit
zwei Nachkommastellen
Größe
Verwendung
1 Byte
Vorgabe des Stellwertes für den 0-10V Ausgang
Kommentar
bei Verwendung des Tag/Nacht
Objektes können
unterschiedliche Min-/Max-
Werte für Tag/Nacht
parametriert werden
definiert die minimale
Spannung, welche immer am
Ausgang anliegen soll
definiert die maximale
Spannung, welche am Ausgang
anliegen darf
definiert den Ausschaltpunkt
bei dem der Ausgang auf den
minimalen Spannungswert
geschaltet wird
definiert den Endanschlag bei
dem der Ausgang auf den
maximalen Spannungswert
geschaltet wird
