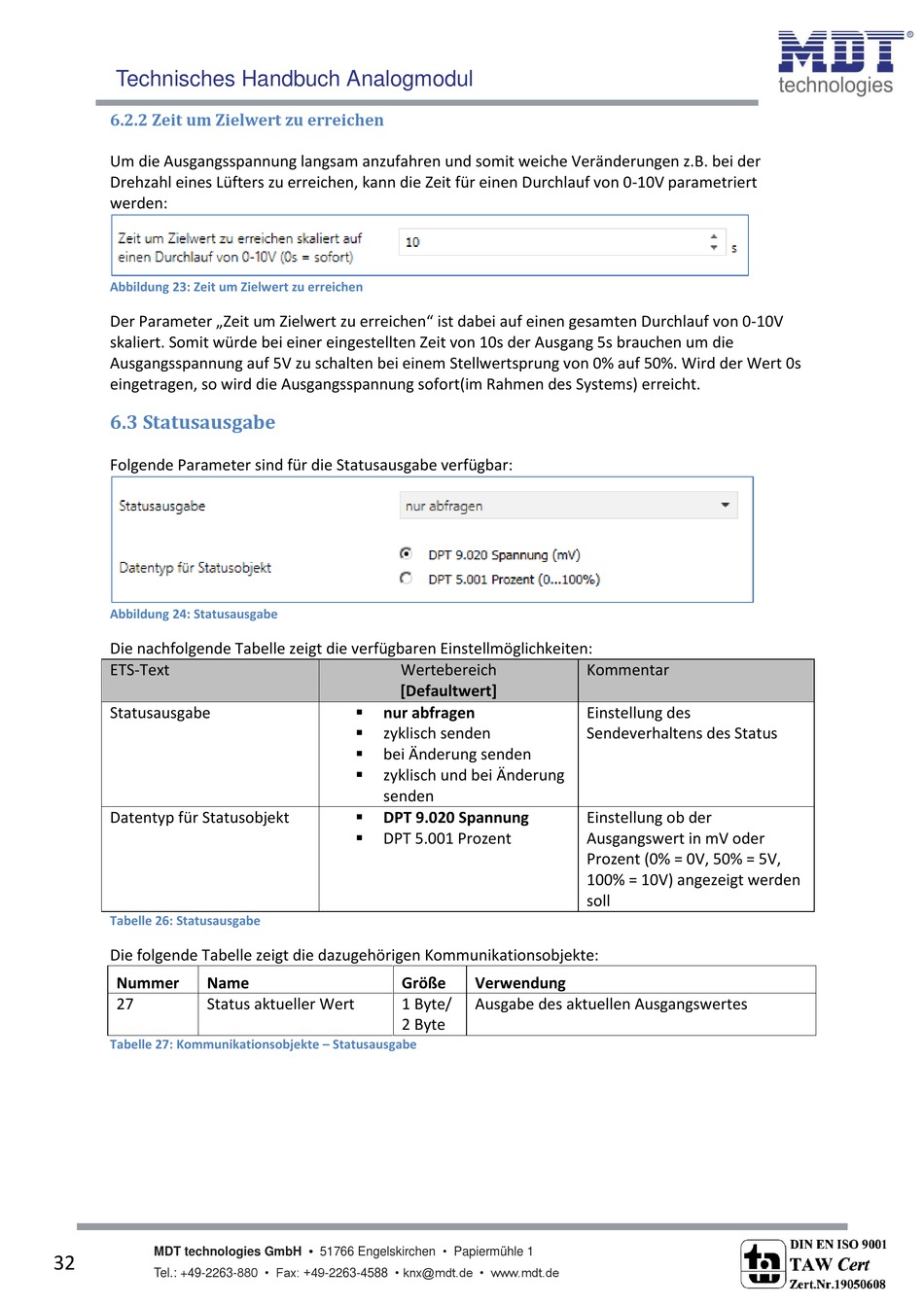

Technisches Handbuch Analogmodul
6.2.2 Zeit um Zielwert zu erreichen
Um die Ausgangsspannung langsam anzufahren und somit weiche Veränderungen z.B. bei der
Drehzahl eines Lüfters zu erreichen, kann die Zeit für einen Durchlauf von 0-10V parametriert
werden:
Abbildung 23: Zeit um Zielwert zu erreichen
Der Parameter „Zeit um Zielwert zu erreichen" ist dabei auf einen gesamten Durchlauf von 0-10V
skaliert. Somit würde bei einer eingestellten Zeit von 10s der Ausgang 5s brauchen um die
Ausgangsspannung auf 5V zu schalten bei einem Stellwertsprung von 0% auf 50%. Wird der Wert 0s
eingetragen, so wird die Ausgangsspannung sofort(im Rahmen des Systems) erreicht.
6.3 Statusausgabe
Folgende Parameter sind für die Statusausgabe verfügbar:
Abbildung 24: Statusausgabe
Die nachfolgende Tabelle zeigt die verfügbaren Einstellmöglichkeiten:
ETS-Text
Statusausgabe
Datentyp für Statusobjekt
Tabelle 26: Statusausgabe
Die folgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nummer
Name
27
Status aktueller Wert
Tabelle 27: Kommunikationsobjekte – Statusausgabe
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
32
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
nur abfragen
zyklisch senden
bei Änderung senden
zyklisch und bei Änderung
senden
DPT 9.020 Spannung
DPT 5.001 Prozent
Größe
Verwendung
1 Byte/
Ausgabe des aktuellen Ausgangswertes
2 Byte
Kommentar
Einstellung des
Sendeverhaltens des Status
Einstellung ob der
Ausgangswert in mV oder
Prozent (0% = 0V, 50% = 5V,
100% = 10V) angezeigt werden
soll
