Technisches Handbuch Analogmodul

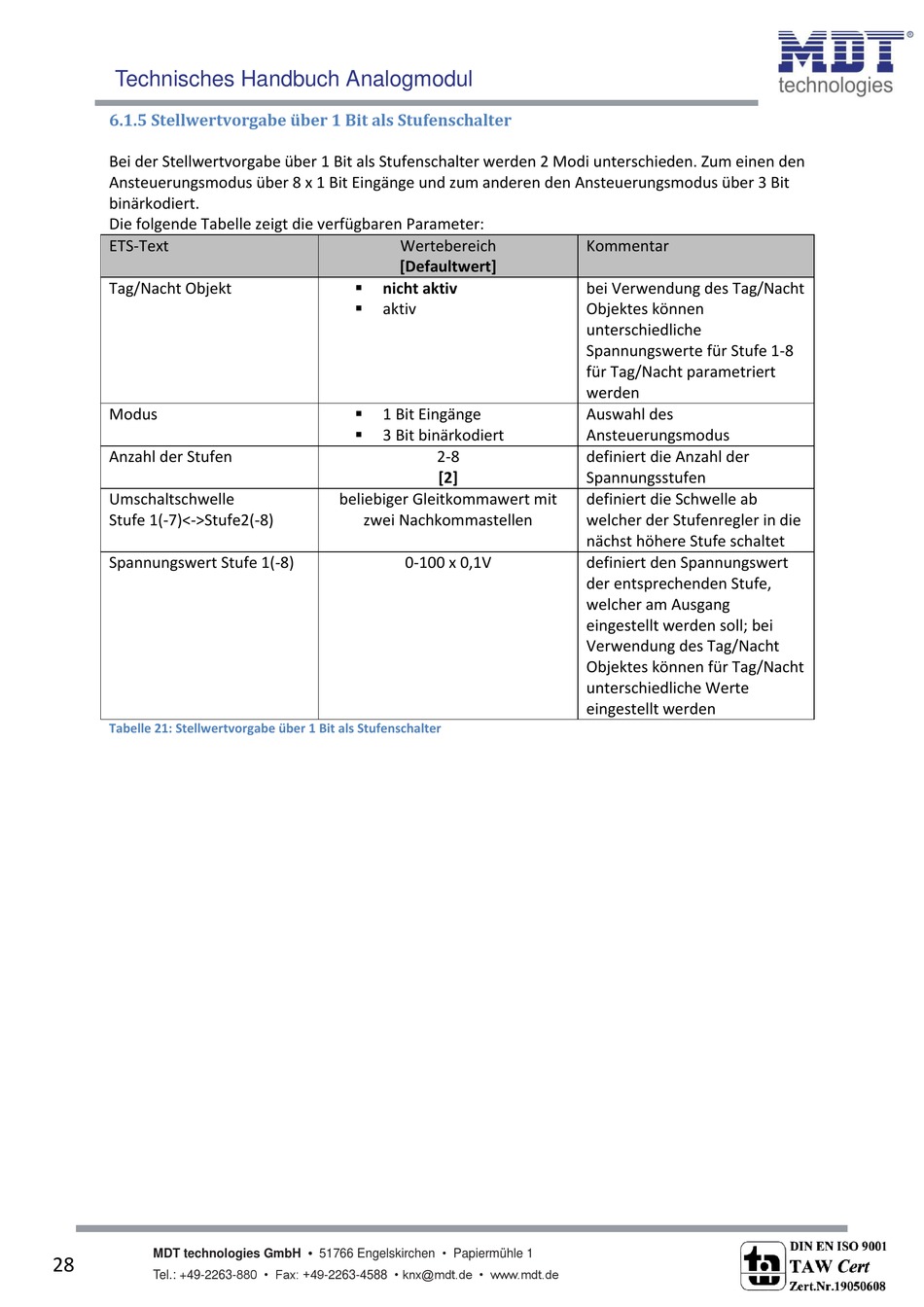

6.1.5 Stellwertvorgabe über 1 Bit als Stufenschalter
Bei der Stellwertvorgabe über 1 Bit als Stufenschalter werden 2 Modi unterschieden. Zum einen den
Ansteuerungsmodus über 8 x 1 Bit Eingänge und zum anderen den Ansteuerungsmodus über 3 Bit
binärkodiert.
Die folgende Tabelle zeigt die verfügbaren Parameter:
ETS-Text
Tag/Nacht Objekt
Modus
Anzahl der Stufen
Umschaltschwelle
Stufe 1(-7)<->Stufe2(-8)
Spannungswert Stufe 1(-8)
Tabelle 21: Stellwertvorgabe über 1 Bit als Stufenschalter
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
28
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
nicht aktiv
aktiv
1 Bit Eingänge
3 Bit binärkodiert
2-8
[2]
beliebiger Gleitkommawert mit
zwei Nachkommastellen
0-100 x 0,1V
Kommentar
bei Verwendung des Tag/Nacht
Objektes können
unterschiedliche
Spannungswerte für Stufe 1-8
für Tag/Nacht parametriert
werden
Auswahl des
Ansteuerungsmodus
definiert die Anzahl der
Spannungsstufen
definiert die Schwelle ab
welcher der Stufenregler in die
nächst höhere Stufe schaltet
definiert den Spannungswert
der entsprechenden Stufe,
welcher am Ausgang
eingestellt werden soll; bei
Verwendung des Tag/Nacht
Objektes können für Tag/Nacht
unterschiedliche Werte
eingestellt werden
