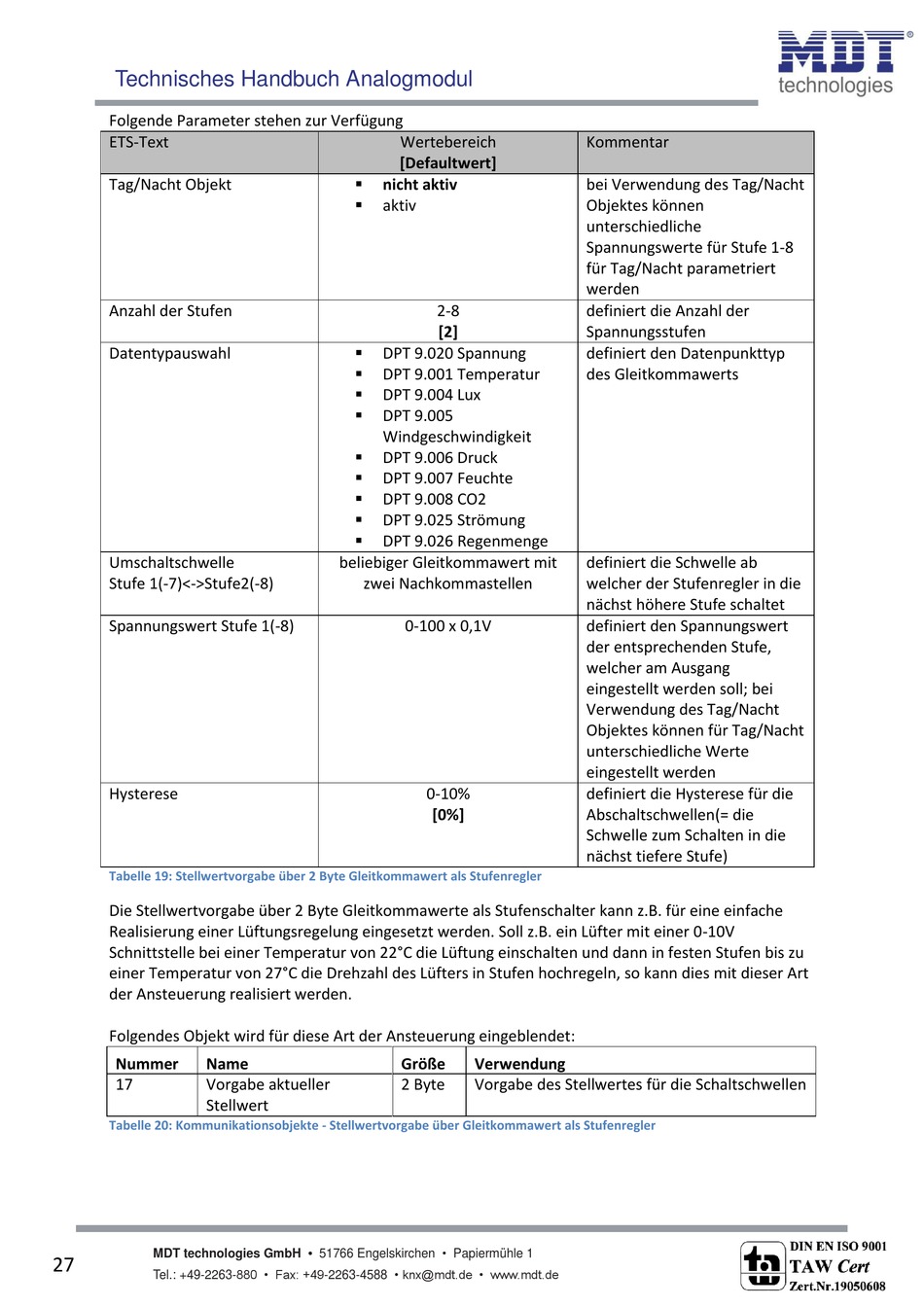

Technisches Handbuch Analogmodul
Folgende Parameter stehen zur Verfügung
ETS-Text
Tag/Nacht Objekt
Anzahl der Stufen
Datentypauswahl
Umschaltschwelle
Stufe 1(-7)<->Stufe2(-8)
Spannungswert Stufe 1(-8)
Hysterese
Tabelle 19: Stellwertvorgabe über 2 Byte Gleitkommawert als Stufenregler
Die Stellwertvorgabe über 2 Byte Gleitkommawerte als Stufenschalter kann z.B. für eine einfache
Realisierung einer Lüftungsregelung eingesetzt werden. Soll z.B. ein Lüfter mit einer 0-10V
Schnittstelle bei einer Temperatur von 22°C die Lüftung einschalten und dann in festen Stufen bis zu
einer Temperatur von 27°C die Drehzahl des Lüfters in Stufen hochregeln, so kann dies mit dieser Art
der Ansteuerung realisiert werden.
Folgendes Objekt wird für diese Art der Ansteuerung eingeblendet:
Nummer
Name
17
Vorgabe aktueller
Stellwert
Tabelle 20: Kommunikationsobjekte - Stellwertvorgabe über Gleitkommawert als Stufenregler
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
27
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
nicht aktiv
aktiv
2-8
[2]
DPT 9.020 Spannung
DPT 9.001 Temperatur
DPT 9.004 Lux
DPT 9.005
Windgeschwindigkeit
DPT 9.006 Druck
DPT 9.007 Feuchte
DPT 9.008 CO2
DPT 9.025 Strömung
DPT 9.026 Regenmenge
beliebiger Gleitkommawert mit
zwei Nachkommastellen
0-100 x 0,1V
0-10%
[0%]
Größe
Verwendung
2 Byte
Vorgabe des Stellwertes für die Schaltschwellen
Kommentar
bei Verwendung des Tag/Nacht
Objektes können
unterschiedliche
Spannungswerte für Stufe 1-8
für Tag/Nacht parametriert
werden
definiert die Anzahl der
Spannungsstufen
definiert den Datenpunkttyp
des Gleitkommawerts
definiert die Schwelle ab
welcher der Stufenregler in die
nächst höhere Stufe schaltet
definiert den Spannungswert
der entsprechenden Stufe,
welcher am Ausgang
eingestellt werden soll; bei
Verwendung des Tag/Nacht
Objektes können für Tag/Nacht
unterschiedliche Werte
eingestellt werden
definiert die Hysterese für die
Abschaltschwellen(= die
Schwelle zum Schalten in die
nächst tiefere Stufe)
