Technisches Handbuch Analogmodul

5.5 Min-/Max-Werte

Der folgende Parameter aktiviert die Min-/Max-Werte Erfassung:

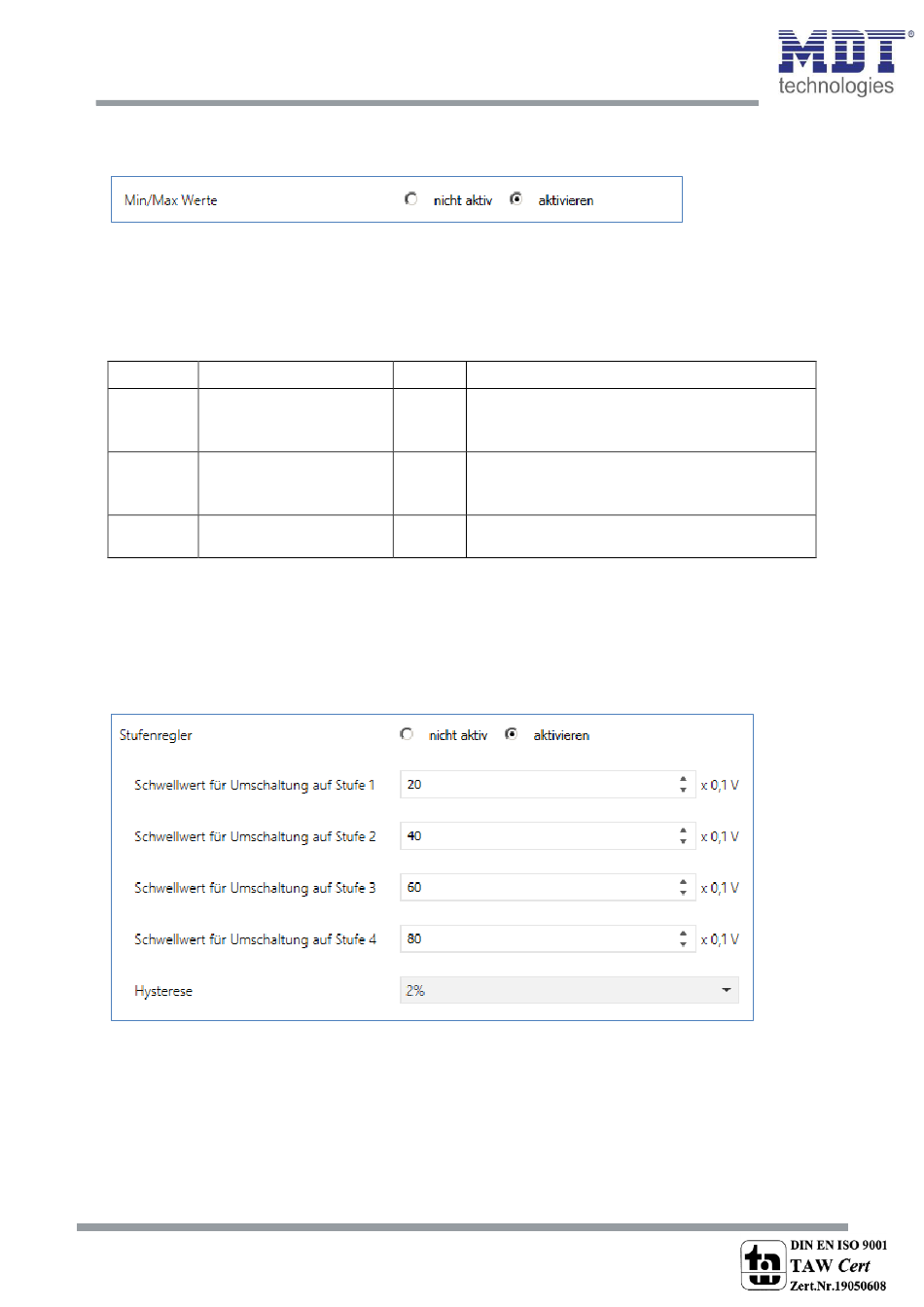

Abbildung 11: Min-/Max-Werte

Werden die Min/Max Werte aktiviert, so werden zusätzliche Kommunikationsobjekte für die
Min/Max Werte eingeblendet und ein Reset Objekt. Die Min/Max Objekte sind rein abfragende
Objekte und geben den Min/Max Wert seit dem letzten Reset (über Objekt oder Busspannungsreset)
aus. Die nachfolgende Tabelle zeigt die dazugehörigen Objekte:
Nummer Name
7 Minimaler Wert
8 Maximaler Wert
9 Min/Max Werte
zurücksetzen
Tabelle 8: Kommunikationsobjekte - Min/Max Werte

5.6 Stufenregler

Mit dem Stufenregler kann eine 1 Bit Umschaltung in Abhängigkeit des Sensorwerts realisiert werden.
Das nachfolgende Bild zeigt den Stufenregler:

Abbildung 12: Stufenregler

MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
16
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Größe Verwendung
1 Byte/ Gibt den Minimalwert seit dem Reset aus; nur
2 Byte abfragend; DPT gemäß Parameter „Objekttyp
für Messwertausgabe"
1 Byte/ Gibt den Maximalwert seit dem Reset aus; nur
2 Byte abfragend; DPT gemäß Parameter „Objekttyp
für Messwertausgabe"
1 Bit Setzt den Min und Max Wert zurück
