Technisches Handbuch Analogmodul
Modus: 3 Bit binärkodiert
Das nachfolgende Bild zeigt die Ansteuerung über 3 Bit binärkodiert:

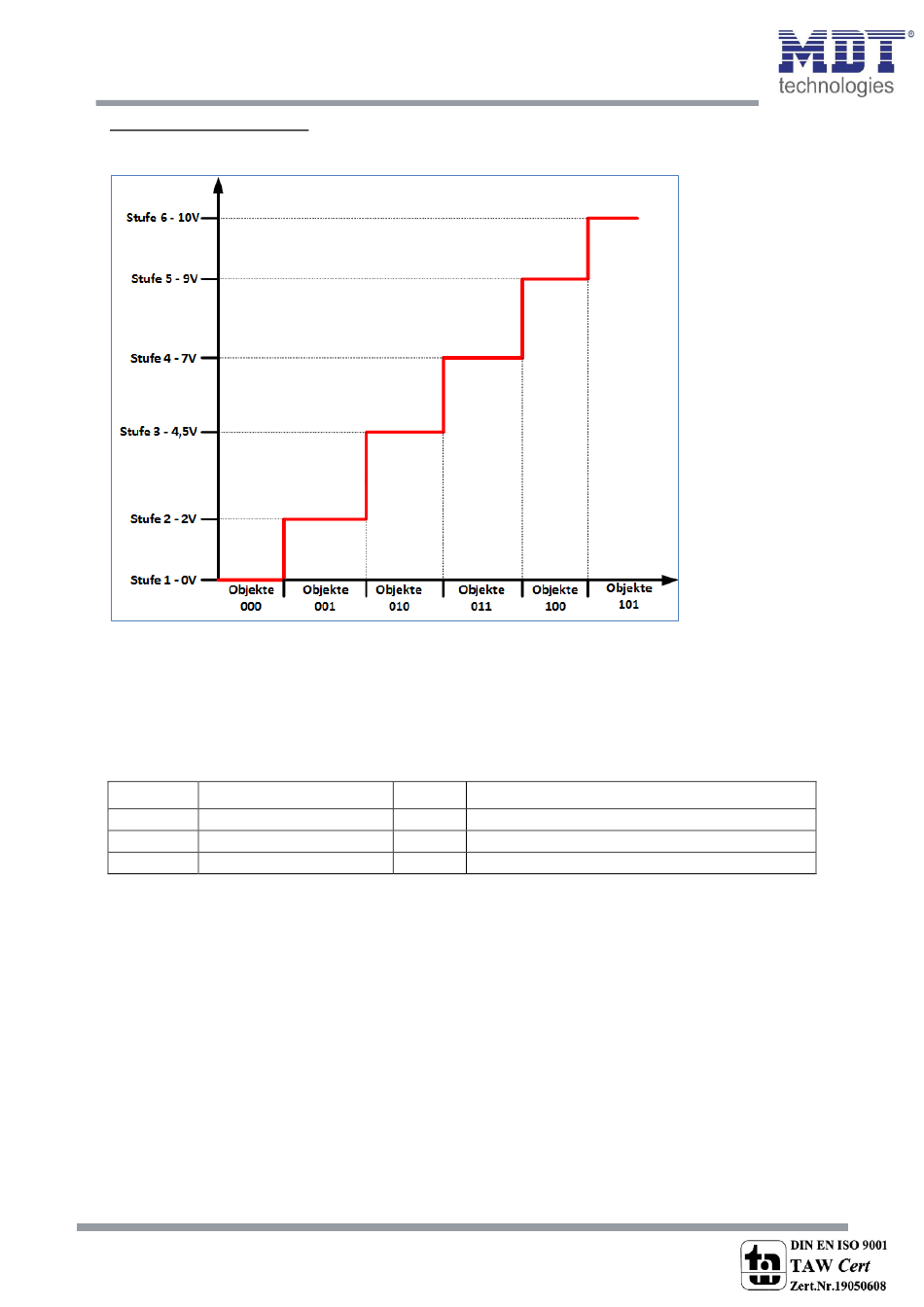

Abbildung 21: Stellwertvorgabe über 3 Bit binärkodiert
Bei der Ansteuerung über 3 Bit binärkodiert werden 3 Bit Eingänge, die Objekte 18 – Bit 0, Objekt 19
– Bit 1, Objekt 20 – Bit 2, eingeblendet. Die Objekte werden binärkodiert ausgewertet. Somit führt
die Bitfolge 010 zum Schalten der Stufe 3 und die Bitfolge 111 zum Schalten der Stufe 8. Obige Grafik
zeigt den Ansteuerungsmodi für 6 Stufen. Auf der horizontalen Achse sind die Bitfolgen, in der
Reihenfolge Objekt 20, Objekt 19, Objekt 18, für die einzelnen Stufen zu sehen. Die folgende Tabelle
zeigt die dazugehörigen Kommunikationsobjekte:
Nummer
Name
18
Bit 0
19
Bit 1
20
Bit 2
Tabelle 23: Kommunikationsobjekte - Stellwertvorgabe über 3 Bit binärkodiert
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
30
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Größe
Verwendung
1 Bit
Schalten der Stufe 1
1 Bit
Schalten der Stufe 2
1 Bit
Schalten der Stufe 3
